Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

1999SDI-XXXG-1A серия

розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

1999SDI-XXXG-1A серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

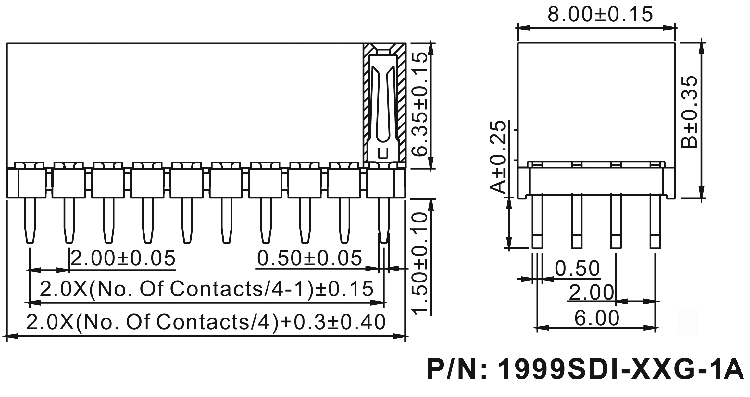

Чертеж

1999	SDI	-	008	G	-	1A
1	2		3	4		5

1) серия:
     1999
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (8...160):
     008: 8 контактов
     012: 12 контактов
     xxx: ...
     160: 160 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

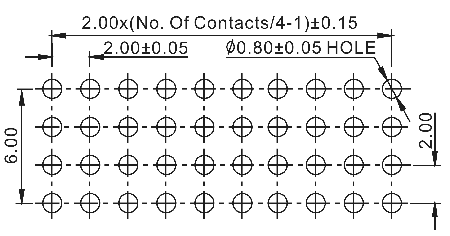

Макет печатной платы

Код товара	Марка	количество контактов
69868	1999SDI-008G-1A	8
69869	1999SDI-012G-1A	12
69870	1999SDI-016G-1A	16
69871	1999SDI-020G-1A	20
69872	1999SDI-024G-1A	24
69873	1999SDI-028G-1A	28
69874	1999SDI-032G-1A	32
69875	1999SDI-036G-1A	36
69876	1999SDI-040G-1A	40
69877	1999SDI-044G-1A	44
69878	1999SDI-048G-1A	48
69879	1999SDI-052G-1A	52
69880	1999SDI-056G-1A	56
69881	1999SDI-060G-1A	60
69882	1999SDI-064G-1A	64
69883	1999SDI-068G-1A	68
69884	1999SDI-072G-1A	72
69885	1999SDI-076G-1A	76
69886	1999SDI-080G-1A	80
69887	1999SDI-084G-1A	84

Код товара	Марка	количество контактов
69888	1999SDI-088G-1A	88
69889	1999SDI-092G-1A	92
69890	1999SDI-096G-1A	96
69891	1999SDI-100G-1A	100
69892	1999SDI-104G-1A	104
69893	1999SDI-108G-1A	108
69894	1999SDI-112G-1A	112
69895	1999SDI-116G-1A	116
69896	1999SDI-120G-1A	120
69897	1999SDI-124G-1A	124
69898	1999SDI-128G-1A	128
69899	1999SDI-132G-1A	132
69900	1999SDI-136G-1A	136
69901	1999SDI-140G-1A	140
69902	1999SDI-144G-1A	144
69903	1999SDI-148G-1A	148
69904	1999SDI-152G-1A	152
69905	1999SDI-156G-1A	156
69906	1999SDI-160G-1A	160

Макет печатной платы
