| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
1999SDI-XXXG-3A серия |
розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

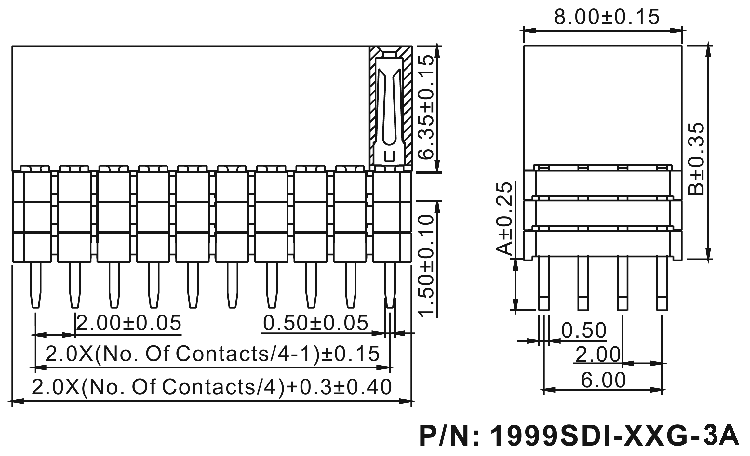

Чертеж
|
| 1999 |
SDI |
- |
008 |
G |
- |
3A |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
1999
2) изолятор:
SDI: прямой с двойным изолятором
3) количество контактов (8...160):
008: 8 контактов
012: 12 контактов
xxx: ...
160: 160 контактов
4) покрытие:
G: золочение
5) код высоты изолятора B и длины выводов A (мм):
1A: A=2,3, B=7,85
3A: A=2,3, B=10,85
5A: A=2,3, B=13,85
2B: A=3,8, B=9,35
4B: A=3,8, B=12,35
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
|
|
|
| 69927 |
1999SDI-088G-3A |
88 |
| 69928 |
1999SDI-092G-3A |
92 |
| 69929 |
1999SDI-096G-3A |
96 |
| 69930 |
1999SDI-100G-3A |
100 |
| 69931 |
1999SDI-104G-3A |
104 |
| 69932 |
1999SDI-108G-3A |
108 |
| 69933 |
1999SDI-112G-3A |
112 |
| 69934 |
1999SDI-116G-3A |
116 |
| 69935 |
1999SDI-120G-3A |
120 |
| 69936 |
1999SDI-124G-3A |
124 |
| 69937 |
1999SDI-128G-3A |
128 |
| 69938 |
1999SDI-132G-3A |
132 |
| 69939 |
1999SDI-136G-3A |
136 |
| 69940 |
1999SDI-140G-3A |
140 |
| 69941 |
1999SDI-144G-3A |
144 |
| 69942 |
1999SDI-148G-3A |
148 |
| 69943 |
1999SDI-152G-3A |
152 |
| 69944 |
1999SDI-156G-3A |
156 |
| 69945 |
1999SDI-160G-3A |
160 |
|
Макет печатной платы
|
|
|
|
|
