Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

1999SDI-XXXG-4B серия

розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

1999SDI-XXXG-4B серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

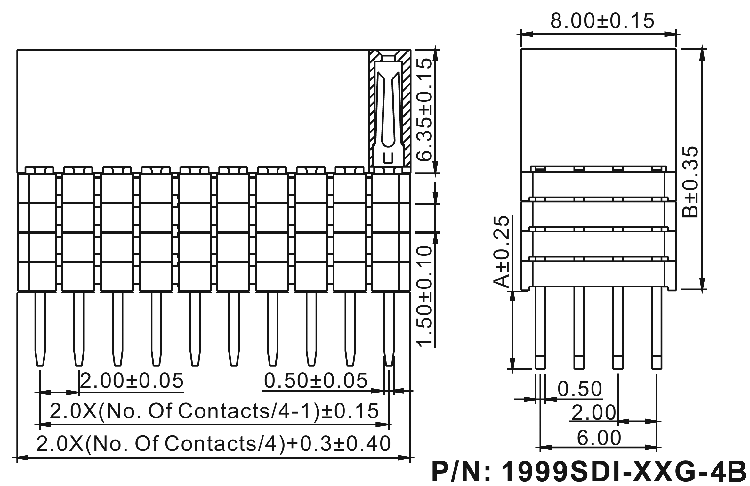

Чертеж

1999	SDI	-	008	G	-	4B
1	2		3	4		5

1) серия:
     1999
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (8...160):
     008: 8 контактов
     012: 12 контактов
     xxx: ...
     160: 160 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70024	1999SDI-008G-4B	8
70025	1999SDI-012G-4B	12
70026	1999SDI-016G-4B	16
70027	1999SDI-020G-4B	20
70028	1999SDI-024G-4B	24
70029	1999SDI-028G-4B	28
70030	1999SDI-032G-4B	32
70031	1999SDI-036G-4B	36
70032	1999SDI-040G-4B	40
70033	1999SDI-044G-4B	44
70034	1999SDI-048G-4B	48
70035	1999SDI-052G-4B	52
70036	1999SDI-056G-4B	56
70037	1999SDI-060G-4B	60
70038	1999SDI-064G-4B	64
70039	1999SDI-068G-4B	68
70040	1999SDI-072G-4B	72
70041	1999SDI-076G-4B	76
70042	1999SDI-080G-4B	80
70043	1999SDI-084G-4B	84

Код товара	Марка	количество контактов
70044	1999SDI-088G-4B	88
70045	1999SDI-092G-4B	92
70046	1999SDI-096G-4B	96
70047	1999SDI-100G-4B	100
70048	1999SDI-104G-4B	104
70049	1999SDI-108G-4B	108
70050	1999SDI-112G-4B	112
70051	1999SDI-116G-4B	116
70052	1999SDI-120G-4B	120
70053	1999SDI-124G-4B	124
70054	1999SDI-128G-4B	128
70055	1999SDI-132G-4B	132
70056	1999SDI-136G-4B	136
70057	1999SDI-140G-4B	140
70058	1999SDI-144G-4B	144
70059	1999SDI-148G-4B	148
70060	1999SDI-152G-4B	152
70061	1999SDI-156G-4B	156
70062	1999SDI-160G-4B	160

Макет печатной платы
