1999S-XXXG-635 серия |
розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

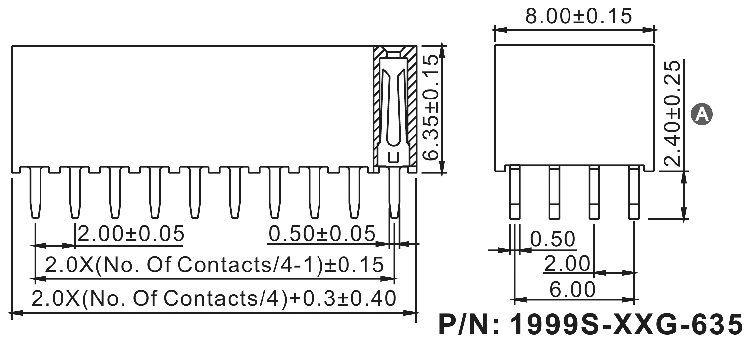

Чертеж
|
| 1999 |
S |
- |
008 |
G |
- |
635 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
1999
2) изолятор:
S: прямой
3) количество контактов (8...160):
008: 8 контактов
012: 12 контактов
xxx: ...
160: 160 контактов
4) покрытие:
G: золочение
5) высота изолятора в сотых долях мм:
635: 6,35 мм
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
