2209SDI-XXG-1A серия

розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм

2209SDI-XXG-1A серия, розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

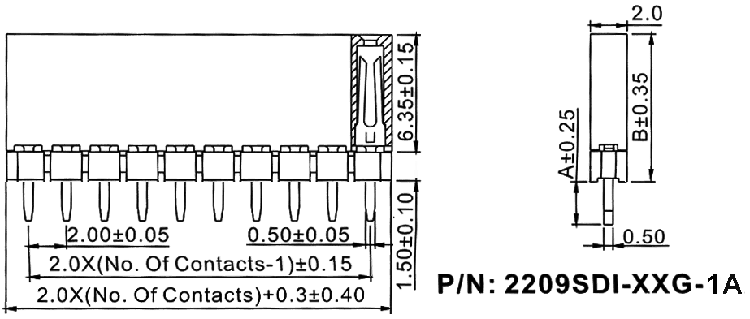

Чертеж

2209	SDI	-	02	G	-	1A
1	2		3	4		5

1) серия:
     2209
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A:
     1A: A=2,3, B=7,75
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70609	2209SDI-02G-1A	2
70610	2209SDI-03G-1A	3
70611	2209SDI-04G-1A	4
70612	2209SDI-05G-1A	5
70613	2209SDI-06G-1A	6
70614	2209SDI-07G-1A	7
70615	2209SDI-08G-1A	8
70616	2209SDI-09G-1A	9
70617	2209SDI-10G-1A	10
70618	2209SDI-11G-1A	11
70619	2209SDI-12G-1A	12
70620	2209SDI-13G-1A	13
70621	2209SDI-14G-1A	14
70622	2209SDI-15G-1A	15
70623	2209SDI-16G-1A	16
70624	2209SDI-17G-1A	17
70625	2209SDI-18G-1A	18
70626	2209SDI-19G-1A	19
70627	2209SDI-20G-1A	20
70628	2209SDI-21G-1A	21

Код товара	Марка	количество контактов
70629	2209SDI-22G-1A	22
70630	2209SDI-23G-1A	23
70631	2209SDI-24G-1A	24
70632	2209SDI-25G-1A	25
70633	2209SDI-26G-1A	26
70634	2209SDI-27G-1A	27
70635	2209SDI-28G-1A	28
70636	2209SDI-29G-1A	29
70637	2209SDI-30G-1A	30
70638	2209SDI-31G-1A	31
70639	2209SDI-32G-1A	32
70640	2209SDI-33G-1A	33
70641	2209SDI-34G-1A	34
70642	2209SDI-35G-1A	35
70643	2209SDI-36G-1A	36
70644	2209SDI-37G-1A	37
70645	2209SDI-38G-1A	38
70646	2209SDI-39G-1A	39
70647	2209SDI-40G-1A	40

Макет печатной платы
