Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

2209SDI-XXG-5A серия

розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм

2209SDI-XXG-5A серия, розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

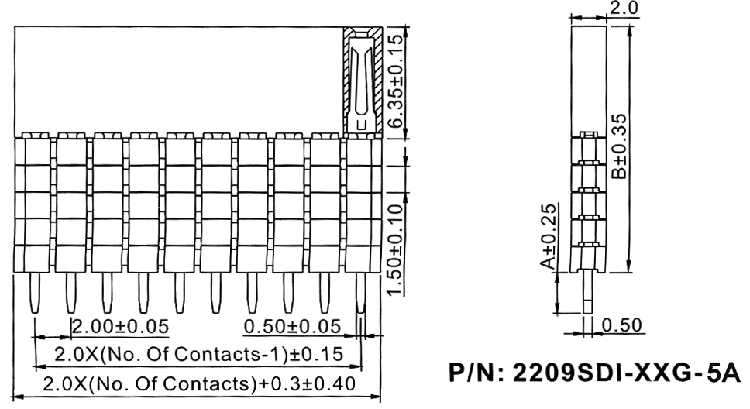

Чертеж

2209	SDI	-	02	G	-	5A
1	2		3	4		5

1) серия:
     2209
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A:
     1A: A=2,3, B=7,75
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70765	2209SDI-02G-5A	2
70766	2209SDI-03G-5A	3
70767	2209SDI-04G-5A	4
70768	2209SDI-05G-5A	5
70769	2209SDI-06G-5A	6
70770	2209SDI-07G-5A	7
70771	2209SDI-08G-5A	8
70772	2209SDI-09G-5A	9
70773	2209SDI-10G-5A	10
70774	2209SDI-11G-5A	11
70775	2209SDI-12G-5A	12
70776	2209SDI-13G-5A	13
70777	2209SDI-14G-5A	14
70778	2209SDI-15G-5A	15
70779	2209SDI-16G-5A	16
70780	2209SDI-17G-5A	17
70781	2209SDI-18G-5A	18
70782	2209SDI-19G-5A	19
70783	2209SDI-20G-5A	20
70784	2209SDI-21G-5A	21

Код товара	Марка	количество контактов
70785	2209SDI-22G-5A	22
70786	2209SDI-23G-5A	23
70787	2209SDI-24G-5A	24
70788	2209SDI-25G-5A	25
70789	2209SDI-26G-5A	26
70790	2209SDI-27G-5A	27
70791	2209SDI-28G-5A	28
70792	2209SDI-29G-5A	29
70793	2209SDI-30G-5A	30
70794	2209SDI-31G-5A	31
70795	2209SDI-32G-5A	32
70796	2209SDI-33G-5A	33
70797	2209SDI-34G-5A	34
70798	2209SDI-35G-5A	35
70799	2209SDI-36G-5A	36
70800	2209SDI-37G-5A	37
70801	2209SDI-38G-5A	38
70802	2209SDI-39G-5A	39
70803	2209SDI-40G-5A	40

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
