2209SDI-XXG-4B серия

розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм

2209SDI-XXG-4B серия, розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

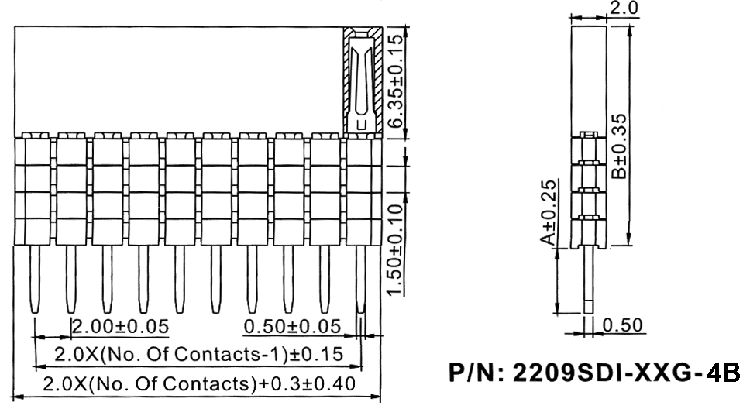

Чертеж

2209	SDI	-	02	G	-	4B
1	2		3	4		5

1) серия:
     2209
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A:
     1A: A=2,3, B=7,75
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70726	2209SDI-02G-4B	2
70727	2209SDI-03G-4B	3
70728	2209SDI-04G-4B	4
70729	2209SDI-05G-4B	5
70730	2209SDI-06G-4B	6
70731	2209SDI-07G-4B	7
70732	2209SDI-08G-4B	8
70733	2209SDI-09G-4B	9
70734	2209SDI-10G-4B	10
70735	2209SDI-11G-4B	11
70736	2209SDI-12G-4B	12
70737	2209SDI-13G-4B	13
70738	2209SDI-14G-4B	14
70739	2209SDI-15G-4B	15
70740	2209SDI-16G-4B	16
70741	2209SDI-17G-4B	17
70742	2209SDI-18G-4B	18
70743	2209SDI-19G-4B	19
70744	2209SDI-20G-4B	20
70745	2209SDI-21G-4B	21

Код товара	Марка	количество контактов
70746	2209SDI-22G-4B	22
70747	2209SDI-23G-4B	23
70748	2209SDI-24G-4B	24
70749	2209SDI-25G-4B	25
70750	2209SDI-26G-4B	26
70751	2209SDI-27G-4B	27
70752	2209SDI-28G-4B	28
70753	2209SDI-29G-4B	29
70754	2209SDI-30G-4B	30
70755	2209SDI-31G-4B	31
70756	2209SDI-32G-4B	32
70757	2209SDI-33G-4B	33
70758	2209SDI-34G-4B	34
70759	2209SDI-35G-4B	35
70760	2209SDI-36G-4B	36
70761	2209SDI-37G-4B	37
70762	2209SDI-38G-4B	38
70763	2209SDI-39G-4B	39
70764	2209SDI-40G-4B	40

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
