Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2207SDI-XXG-1A серия

розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2207SDI-XXG-1A серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

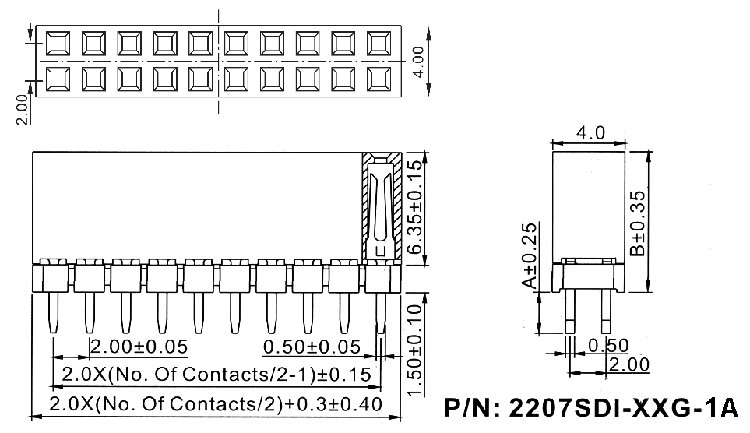

Чертеж

2207	SDI	-	04	G	-	1A
1	2		3	4		5

1) серия:
     2207
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70375	2207SDI-04G-1A	4
70376	2207SDI-06G-1A	6
70377	2207SDI-08G-1A	8
70378	2207SDI-10G-1A	10
70379	2207SDI-12G-1A	12
70380	2207SDI-14G-1A	14
70381	2207SDI-16G-1A	16
70382	2207SDI-18G-1A	18
70383	2207SDI-20G-1A	20
70384	2207SDI-22G-1A	22
70385	2207SDI-24G-1A	24
70386	2207SDI-26G-1A	26
70387	2207SDI-28G-1A	28
70388	2207SDI-30G-1A	30
70389	2207SDI-32G-1A	32
70390	2207SDI-34G-1A	34
70391	2207SDI-36G-1A	36
70392	2207SDI-38G-1A	38
70393	2207SDI-40G-1A	40
70394	2207SDI-42G-1A	42

Код товара	Марка	количество контактов
70395	2207SDI-44G-1A	44
70396	2207SDI-46G-1A	46
70397	2207SDI-48G-1A	48
70398	2207SDI-50G-1A	50
70399	2207SDI-52G-1A	52
70400	2207SDI-54G-1A	54
70401	2207SDI-56G-1A	56
70402	2207SDI-58G-1A	58
70403	2207SDI-60G-1A	60
70404	2207SDI-62G-1A	62
70405	2207SDI-64G-1A	64
70406	2207SDI-66G-1A	66
70407	2207SDI-68G-1A	68
70408	2207SDI-70G-1A	70
70409	2207SDI-72G-1A	72
70410	2207SDI-74G-1A	74
70411	2207SDI-76G-1A	76
70412	2207SDI-78G-1A	78
70413	2207SDI-80G-1A	80

Макет печатной платы
