2207SDI-XXG-2B серия

розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2207SDI-XXG-2B серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

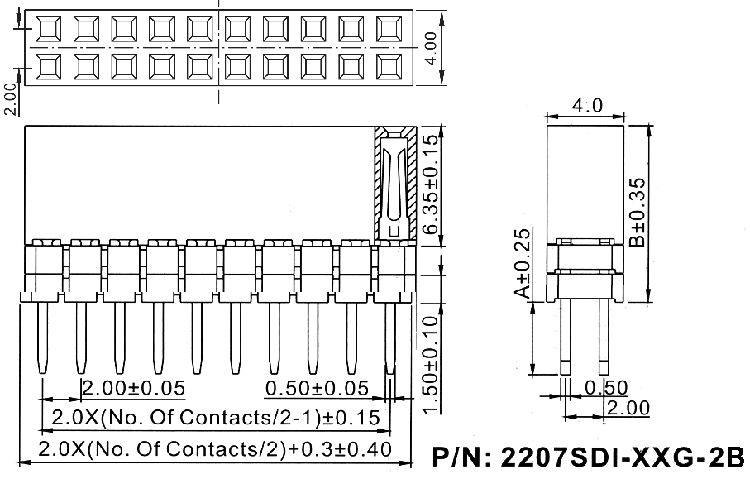

Чертеж

2207	SDI	-	04	G	-	2B
1	2		3	4		5

1) серия:
     2207
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70414	2207SDI-04G-2B	4
70415	2207SDI-06G-2B	6
70416	2207SDI-08G-2B	8
70417	2207SDI-10G-2B	10
70418	2207SDI-12G-2B	12
70419	2207SDI-14G-2B	14
70420	2207SDI-16G-2B	16
70421	2207SDI-18G-2B	18
70422	2207SDI-20G-2B	20
70423	2207SDI-22G-2B	22
70424	2207SDI-24G-2B	24
70425	2207SDI-26G-2B	26
70426	2207SDI-28G-2B	28
70427	2207SDI-30G-2B	30
70428	2207SDI-32G-2B	32
70429	2207SDI-34G-2B	34
70430	2207SDI-36G-2B	36
70431	2207SDI-38G-2B	38
70432	2207SDI-40G-2B	40
70433	2207SDI-42G-2B	42

Код товара	Марка	количество контактов
70434	2207SDI-44G-2B	44
70435	2207SDI-46G-2B	46
70436	2207SDI-48G-2B	48
70437	2207SDI-50G-2B	50
70438	2207SDI-52G-2B	52
70439	2207SDI-54G-2B	54
70440	2207SDI-56G-2B	56
70441	2207SDI-58G-2B	58
70442	2207SDI-60G-2B	60
70443	2207SDI-62G-2B	62
70444	2207SDI-64G-2B	64
70445	2207SDI-66G-2B	66
70446	2207SDI-68G-2B	68
70447	2207SDI-70G-2B	70
70448	2207SDI-72G-2B	72
70449	2207SDI-74G-2B	74
70450	2207SDI-76G-2B	76
70451	2207SDI-78G-2B	78
70452	2207SDI-80G-2B	80

Макет печатной платы
