Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2207SDI-XXG-3A серия

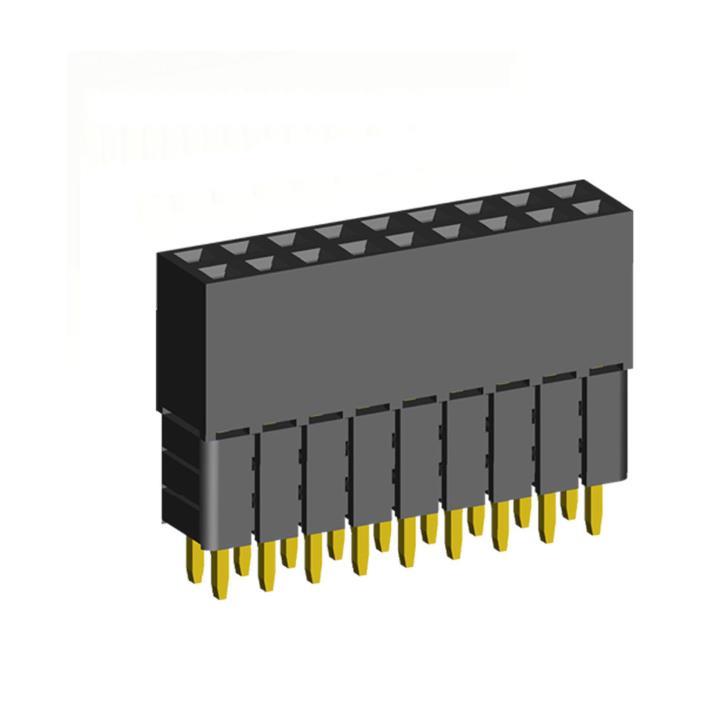

розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2207SDI-XXG-3A серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

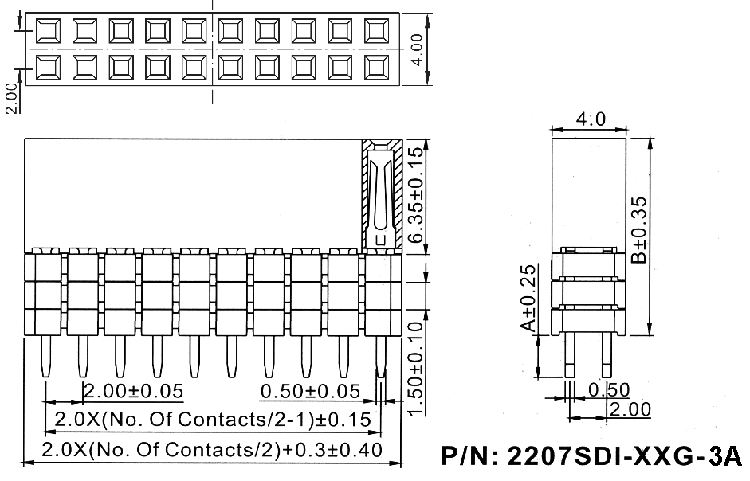

Чертеж

2207	SDI	-	04	G	-	3A
1	2		3	4		5

1) серия:
     2207
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70453	2207SDI-04G-3A	4
70454	2207SDI-06G-3A	6
70455	2207SDI-08G-3A	8
70456	2207SDI-10G-3A	10
70457	2207SDI-12G-3A	12
70458	2207SDI-14G-3A	14
70459	2207SDI-16G-3A	16
70460	2207SDI-18G-3A	18
70461	2207SDI-20G-3A	20
70462	2207SDI-22G-3A	22
70463	2207SDI-24G-3A	24
70464	2207SDI-26G-3A	26
70465	2207SDI-28G-3A	28
70466	2207SDI-30G-3A	30
70467	2207SDI-32G-3A	32
70468	2207SDI-34G-3A	34
70469	2207SDI-36G-3A	36
70470	2207SDI-38G-3A	38
70471	2207SDI-40G-3A	40
70472	2207SDI-42G-3A	42

Код товара	Марка	количество контактов
70473	2207SDI-44G-3A	44
70474	2207SDI-46G-3A	46
70475	2207SDI-48G-3A	48
70476	2207SDI-50G-3A	50
70477	2207SDI-52G-3A	52
70478	2207SDI-54G-3A	54
70479	2207SDI-56G-3A	56
70480	2207SDI-58G-3A	58
70481	2207SDI-60G-3A	60
70482	2207SDI-62G-3A	62
70483	2207SDI-64G-3A	64
70484	2207SDI-66G-3A	66
70485	2207SDI-68G-3A	68
70486	2207SDI-70G-3A	70
70487	2207SDI-72G-3A	72
70488	2207SDI-74G-3A	74
70489	2207SDI-76G-3A	76
70490	2207SDI-78G-3A	78
70491	2207SDI-80G-3A	80

Макет печатной платы
