2203SDI-XXXG-1A серия

розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2203SDI-XXXG-1A серия, розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

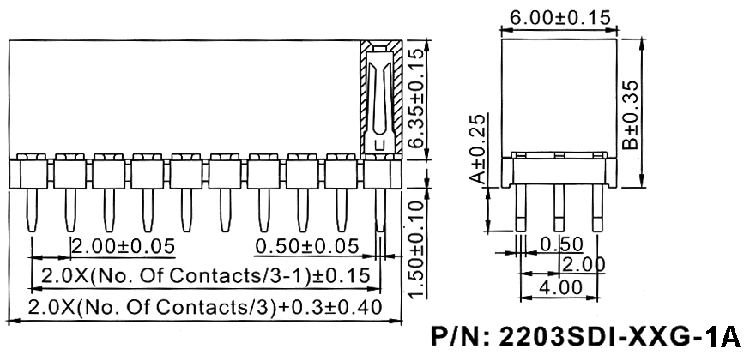

Чертеж

2203	SDI	-	006	G	-	1A
1	2		3	4		5

1) серия:
     2203
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (6...120):
     006: 6 контактов
     009: 9 контактов
     xxx: ...
     120: 120 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70141	2203SDI-006G-1A	6
70142	2203SDI-009G-1A	9
70143	2203SDI-012G-1A	12
70144	2203SDI-015G-1A	15
70145	2203SDI-018G-1A	18
70146	2203SDI-021G-1A	21
70147	2203SDI-024G-1A	24
70148	2203SDI-027G-1A	27
70149	2203SDI-030G-1A	30
70150	2203SDI-033G-1A	33
70151	2203SDI-036G-1A	36
70152	2203SDI-039G-1A	39
70153	2203SDI-042G-1A	42
70154	2203SDI-045G-1A	45
70155	2203SDI-048G-1A	48
70156	2203SDI-051G-1A	51
70157	2203SDI-054G-1A	54
70158	2203SDI-057G-1A	57
70159	2203SDI-060G-1A	60
70160	2203SDI-063G-1A	63

Код товара	Марка	количество контактов
70161	2203SDI-066G-1A	66
70162	2203SDI-069G-1A	69
70163	2203SDI-072G-1A	72
70164	2203SDI-075G-1A	75
70165	2203SDI-078G-1A	78
70166	2203SDI-081G-1A	81
70167	2203SDI-084G-1A	84
70168	2203SDI-087G-1A	87
70169	2203SDI-090G-1A	90
70170	2203SDI-093G-1A	93
70171	2203SDI-096G-1A	96
70172	2203SDI-099G-1A	99
70173	2203SDI-102G-1A	102
70174	2203SDI-105G-1A	105
70175	2203SDI-108G-1A	108
70176	2203SDI-111G-1A	111
70177	2203SDI-114G-1A	114
70178	2203SDI-117G-1A	117
70179	2203SDI-120G-1A	120

Макет печатной платы
