| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2203SDI-XXXG-3A серия |
розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

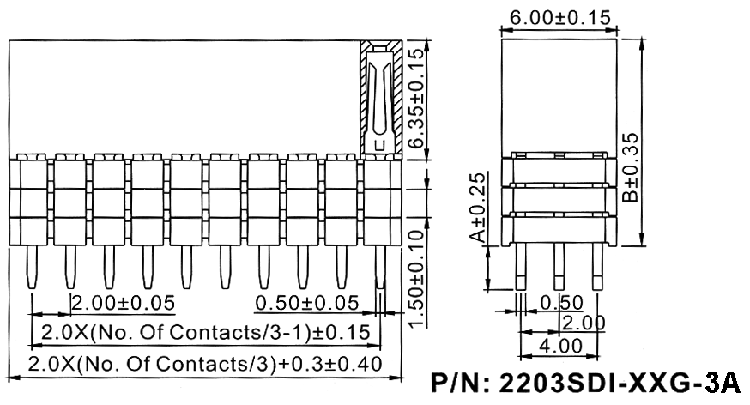

Чертеж
|
| 2203 |
SDI |
- |
006 |
G |
- |
3A |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2203
2) изолятор:
SDI: прямой с двойным изолятором
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
5) код высоты изолятора B и длины выводов A (мм):
1A: A=2,3, B=7,85
3A: A=2,3, B=10,85
5A: A=2,3, B=13,85
2B: A=3,8, B=9,35
4B: A=3,8, B=12,35
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
|
|
|
| 70239 |
2203SDI-066G-3A |
66 |
| 70240 |
2203SDI-069G-3A |
69 |
| 70241 |
2203SDI-072G-3A |
72 |
| 70242 |
2203SDI-075G-3A |
75 |
| 70243 |
2203SDI-078G-3A |
78 |
| 70244 |
2203SDI-081G-3A |
81 |
| 70245 |
2203SDI-084G-3A |
84 |
| 70246 |
2203SDI-087G-3A |
87 |
| 70247 |
2203SDI-090G-3A |
90 |
| 70248 |
2203SDI-093G-3A |
93 |
| 70249 |
2203SDI-096G-3A |
96 |
| 70250 |
2203SDI-099G-3A |
99 |
| 70251 |
2203SDI-102G-3A |
102 |
| 70252 |
2203SDI-105G-3A |
105 |
| 70253 |
2203SDI-108G-3A |
108 |
| 70254 |
2203SDI-111G-3A |
111 |
| 70255 |
2203SDI-114G-3A |
114 |
| 70256 |
2203SDI-117G-3A |
117 |
| 70257 |
2203SDI-120G-3A |
120 |
|
Макет печатной платы
|
|
|
|
|
