2203SDI-XXXG-4B серия

розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2203SDI-XXXG-4B серия, розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

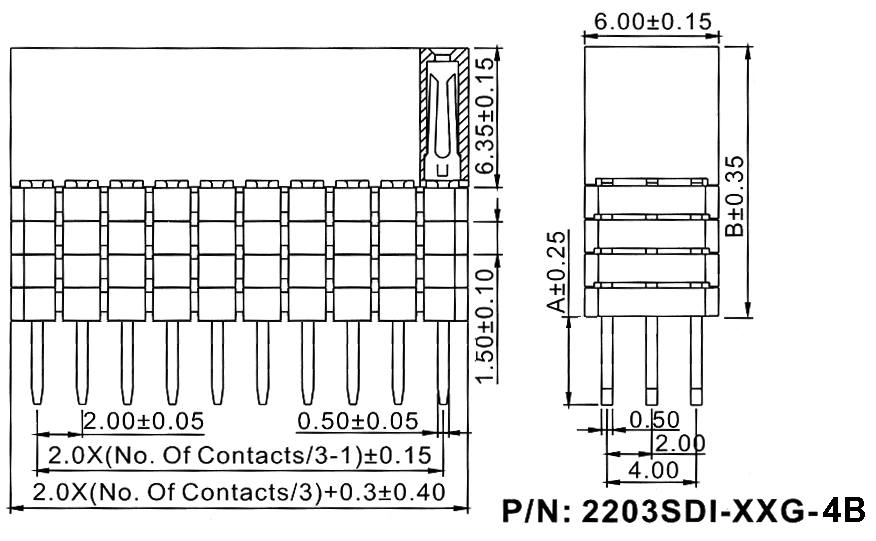

Чертеж

2203	SDI	-	006	G	-	4B
1	2		3	4		5

1) серия:
     2203
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (6...120):
     006: 6 контактов
     009: 9 контактов
     xxx: ...
     120: 120 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

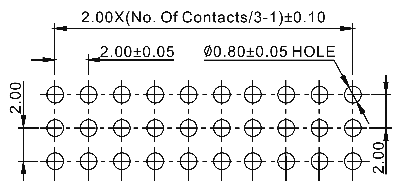

Макет печатной платы

Код товара	Марка	количество контактов
70258	2203SDI-006G-4B	6
70259	2203SDI-009G-4B	9
70260	2203SDI-012G-4B	12
70261	2203SDI-015G-4B	15
70262	2203SDI-018G-4B	18
70263	2203SDI-021G-4B	21
70264	2203SDI-024G-4B	24
70265	2203SDI-027G-4B	27
70266	2203SDI-030G-4B	30
70267	2203SDI-033G-4B	33
70268	2203SDI-036G-4B	36
70269	2203SDI-039G-4B	39
70270	2203SDI-042G-4B	42
70271	2203SDI-045G-4B	45
70272	2203SDI-048G-4B	48
70273	2203SDI-051G-4B	51
70274	2203SDI-054G-4B	54
70275	2203SDI-057G-4B	57
70276	2203SDI-060G-4B	60
70277	2203SDI-063G-4B	63

Код товара	Марка	количество контактов
70278	2203SDI-066G-4B	66
70279	2203SDI-069G-4B	69
70280	2203SDI-072G-4B	72
70281	2203SDI-075G-4B	75
70282	2203SDI-078G-4B	78
70283	2203SDI-081G-4B	81
70284	2203SDI-084G-4B	84
70285	2203SDI-087G-4B	87
70286	2203SDI-090G-4B	90
70287	2203SDI-093G-4B	93
70288	2203SDI-096G-4B	96
70289	2203SDI-099G-4B	99
70290	2203SDI-102G-4B	102
70291	2203SDI-105G-4B	105
70292	2203SDI-108G-4B	108
70293	2203SDI-111G-4B	111
70294	2203SDI-114G-4B	114
70295	2203SDI-117G-4B	117
70296	2203SDI-120G-4B	120

Макет печатной платы
