2209SDI-XXG-935 серия |
розетки прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0 мм
|

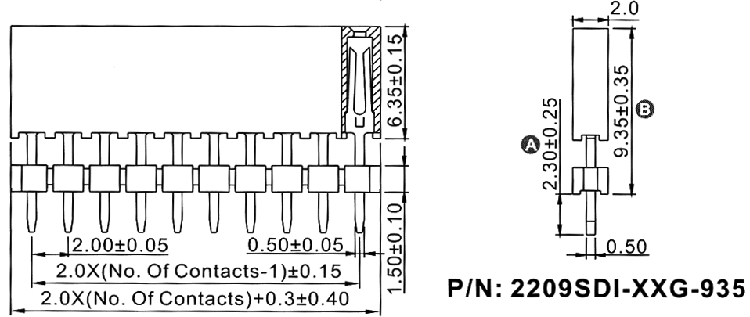

Чертеж
|
| 2209 |
SDI |
- |
02 |
G |
- |
935 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2209
2) изолятор:
SDI: прямой с двойным изолятором
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в сотых долях мм = 9,35мм:
935
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
