2207SM-XXG-45 (PBD2-xxSM) серия

розетки прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм

2207SM-XXG-45 (PBD2-xxSM) серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

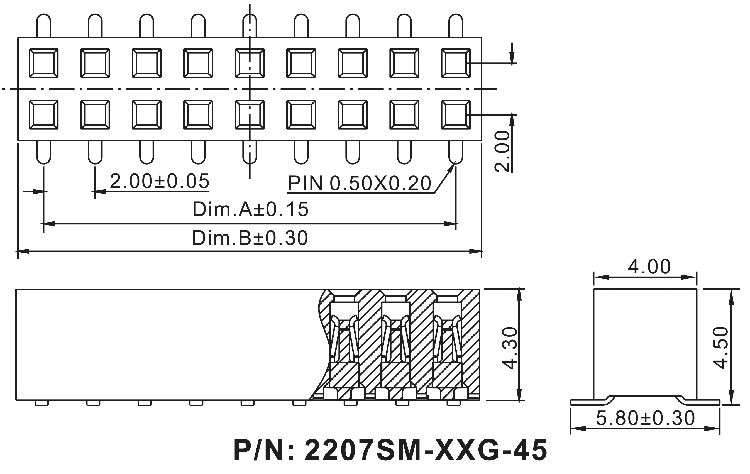

Чертеж

2207	SM	-	04	G	-	45
1	2		3	4		5

1) серия:
     2207
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: частичное золочение
5) высота в десятых долях мм = 4,5 мм:
     45

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
64705	2207SM-04G-45 (2x2) (PBD2-04SM)	4
64706	2207SM-06G-45 (2x3) (PBD2-06SM, Molex 78788-0624)	6
24104	2207SM-08G-45 (2x4) (PBD2-08SM, Molex 78788-0824)	8
64707	2207SM-10G-45 (2x5) (PBD2-10SM, Molex 78788-1024)	10
64708	2207SM-12G-45 (2x6) (PBD2-12SM, Molex 78788-1224)	12
64709	2207SM-14G-45 (2x7) (PBD2-14SM, Molex 78788-1424)	14
17407	2207SM-16G-45 (2x8) (PBD2-16SM, Molex 78788-1624)	16
64710	2207SM-18G-45 (2x9) (PBD2-18SM, Molex 78788-1824)	18
64711	2207SM-20G-45 (2x10) (PBD2-20SM, Molex 78788-2024)	20
60543	2207SM-22G-45 (2x11) (PBD2-22SM, Molex 78788-2224)	22
52987	2207SM-24G-45 (2x12) (PBD2-24SM, Molex 78788-2424)	24
64712	2207SM-26G-45 (2x13) (PBD2-26SM, Molex 78788-2624)	26
64713	2207SM-28G-45 (2x14) (PBD2-28SM, Molex 78788-2824)	28
64714	2207SM-30G-45 (2x15) (PBD2-30SM, Molex 78788-3024)	30
64715	2207SM-32G-45 (2x16) (PBD2-32SM, Molex 78788-3224)	32
64716	2207SM-34G-45 (2x17) (PBD2-34SM, Molex 78788-3424)	34
64717	2207SM-36G-45 (2x18) (PBD2-36SM, Molex 78788-3624)	36
64718	2207SM-38G-45 (2x19) (PBD2-38SM, Molex 78788-3824)	38
64719	2207SM-40G-45 (2x20) (PBD2-40SM, Molex 78788-4024)	40
64720	2207SM-42G-45 (2x21) (PBD2-42SM, Molex 78788-4224)	42
64721	2207SM-44G-45 (2x22) (PBD2-44SM, Molex 78788-4424)	44
64722	2207SM-46G-45 (2x23) (PBD2-46SM, Molex 78788-4624)	46
64723	2207SM-48G-45 (2x24) (PBD2-48SM, Molex 78788-4824)	48
64724	2207SM-50G-45 (2x25) (PBD2-50SM, Molex 78788-5024)	50
64725	2207SM-52G-45 (2x26) (PBD2-52SM)	52
64726	2207SM-54G-45 (2x27) (PBD2-54SM)	54
64727	2207SM-56G-45 (2x28) (PBD2-56SM)	56
64728	2207SM-58G-45 (2x29) (PBD2-58SM)	58
64729	2207SM-60G-45 (2x30) (PBD2-60SM)	60
64730	2207SM-62G-45 (2x31) (PBD2-62SM)	62
64731	2207SM-64G-45 (2x32) (PBD2-64SM)	64
64732	2207SM-66G-45 (2x33) (PBD2-66SM)	66
64733	2207SM-68G-45 (2x34) (PBD2-68SM)	68
64734	2207SM-70G-45 (2x35) (PBD2-70SM)	70
64735	2207SM-72G-45 (2x36) (PBD2-72SM)	72
64736	2207SM-74G-45 (2x37) (PBD2-74SM)	74
64737	2207SM-76G-45 (2x38) (PBD2-76SM)	76
64738	2207SM-78G-45 (2x39) (PBD2-78SM)	78
64739	2207SM-80G-45 (2x40) (PBD2-80SM)	80

Макет печатной платы
