| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2208SM-XXG-XXXX (PLD2-xxSMD) серия |
вилки штыревые открытые прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм
|

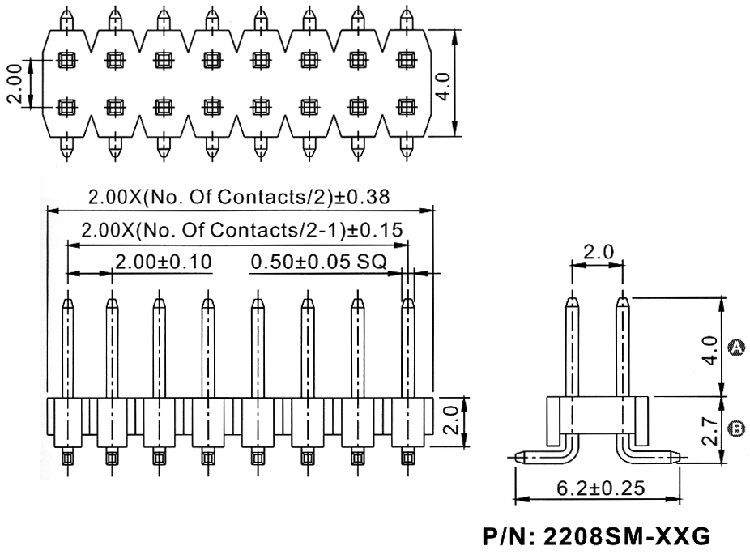

Чертеж
|
| 2208 |
SM |
- |
04 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2208
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм (стандарт: A=40мм; B=27мм):
XXXX
|
|
Вилки штыревые открытые прямые двухрядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 66096 |
2208SM-04G (PLD2-2x2SMD, Molex 87759-0414) |
4 |
| 66097 |
2208SM-06G (PLD2-2x3SMD, Molex 87759-0614) |
6 |
| 66098 |
2208SM-08G (PLD2-2x4SMD, Molex 87759-0814) |
8 |
| 66099 |
2208SM-10G (PLD2-2x5SMD, Molex 87759-1014) |
10 |
| 66100 |
2208SM-12G (PLD2-2x6SMD, Molex 87759-1214) |
12 |
| 66101 |
2208SM-14G (PLD2-2x7SMD, Molex 87759-1414) |
14 |
| 66102 |
2208SM-16G (PLD2-2x8SMD, Molex 87759-1614) |
16 |
| 66103 |
2208SM-18G (PLD2-2x9SMD, Molex 87759-1814) |
18 |
| 66104 |
2208SM-20G (PLD2-2x10SMD, Molex 87759-2014) |
20 |
| 66105 |
2208SM-22G (PLD2-2x11SMD, Molex 87759-2214) |
22 |
| 52988 |
2208SM-24G (PLD2-2x12SMD, Molex 87759-2414) |
24 |
| 66106 |
2208SM-26G (PLD2-2x13SMD, Molex 87759-2614) |
26 |
| 66107 |
2208SM-28G (PLD2-2x14SMD, Molex 87759-2814) |
28 |
| 66108 |
2208SM-30G (PLD2-2x15SMD, Molex 87759-3014) |
30 |
| 66109 |
2208SM-32G (PLD2-2x16SMD, Molex 87759-3214) |
32 |
| 66110 |
2208SM-34G (PLD2-2x17SMD, Molex 87759-3614) |
34 |
| 66111 |
2208SM-36G (PLD2-2x18SMD, Molex 87759-3814) |
36 |
| 66112 |
2208SM-38G (PLD2-2x19SMD, Molex 87759-4014) |
38 |
| 66113 |
2208SM-40G (PLD2-2x20SMD, Molex 87759-4214) |
40 |
| 66114 |
2208SM-42G (PLD2-2x21SMD, Molex 87759-4414) |
42 |
| 66115 |
2208SM-44G (PLD2-2x22SMD, Molex 87759-4614) |
44 |
| 66116 |
2208SM-46G (PLD2-2x23SMD, Molex 87759-4814) |
46 |
| 66117 |
2208SM-48G (PLD2-2x24SMD, Molex 87759-5014) |
48 |
| 66118 |
2208SM-50G (PLD2-2x25SMD) |
50 |
| 66119 |
2208SM-52G (PLD2-2x26SMD) |
52 |
| 66120 |
2208SM-54G (PLD2-2x27SMD, Molex 87759-5414) |
54 |
| 66121 |
2208SM-56G (PLD2-2x28SMD) |
56 |
| 66122 |
2208SM-58G (PLD2-2x29SMD) |
58 |
| 66123 |
2208SM-60G (PLD2-2x30SMD) |
60 |
| 66124 |
2208SM-62G (PLD2-2x31SMD) |
62 |
| 66125 |
2208SM-64G (PLD2-2x32SMD) |
64 |
| 66126 |
2208SM-66G (PLD2-2x33SMD) |
66 |
| 66127 |
2208SM-68G (PLD2-2x34SMD) |
68 |
| 66128 |
2208SM-70G (PLD2-2x35SMD) |
70 |
| 66129 |
2208SM-72G (PLD2-2x36SMD) |
72 |
| 66130 |
2208SM-74G (PLD2-2x37SMD) |
74 |
| 66131 |
2208SM-76G (PLD2-2x38SMD) |
76 |
| 66132 |
2208SM-78G (PLD2-2x39SMD) |
78 |
| 37413 |
2208SM-80G (PLD2-2x40SMD) |
80 |
|
Макет печатной платы
|
|
|
|
|
