| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2208R-XXG-A60632-PG серия |
вилки штыревые открытые угловые двухрядные с направляющими на плату для монтажа в отверстия и SMD, шаг 2,0x2,0 мм
|

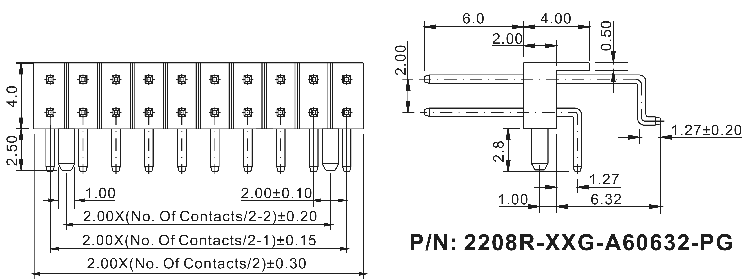

Чертеж
|
| 2208 |
R |
- |
02 |
G |
- |
A60632 |
- |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2208
2) тип:
R: угловой
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
04: 4 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) размеры контактов (стандарт 6,0 и 6,32 мм):
AXXXXX
6) направляющие в плату:
PG
|
|
Вилки штыревые открытые угловые двухрядные с направляющими на плату для монтажа в отверстия и SMD данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

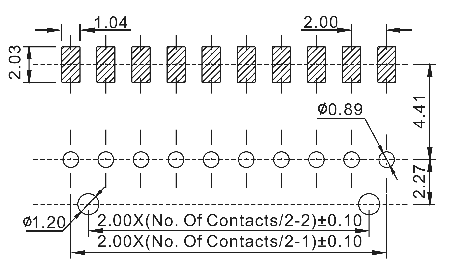

Макет печатной платы
 |
| 81572 |
2208R-02G-A60632-PG |
2 |
| 81573 |
2208R-04G-A60632-PG |
4 |
| 81574 |
2208R-06G-A60632-PG |
6 |
| 81575 |
2208R-08G-A60632-PG |
8 |
| 81576 |
2208R-10G-A60632-PG |
10 |
| 81577 |
2208R-12G-A60632-PG |
12 |
| 81578 |
2208R-14G-A60632-PG |
14 |
| 81579 |
2208R-16G-A60632-PG |
16 |
| 194220 |
2208R-16G-SM-PCG |
16 |
| 81580 |
2208R-18G-A60632-PG |
18 |
| 81581 |
2208R-20G-A60632-PG |
20 |
| 81582 |
2208R-22G-A60632-PG |
22 |
| 81583 |
2208R-24G-A60632-PG |
24 |
| 81584 |
2208R-26G-A60632-PG |
26 |
| 81585 |
2208R-28G-A60632-PG |
28 |
| 81586 |
2208R-30G-A60632-PG |
30 |
| 81587 |
2208R-32G-A60632-PG |
32 |
| 81588 |
2208R-34G-A60632-PG |
34 |
| 81589 |
2208R-36G-A60632-PG |
36 |
| 81590 |
2208R-38G-A60632-PG |
38 |
| 81591 |
2208R-40G-A60632-PG |
40 |
|
|
| 81592 |
2208R-42G-A60632-PG |
42 |
| 81593 |
2208R-44G-A60632-PG |
44 |
| 81594 |
2208R-46G-A60632-PG |
46 |
| 81595 |
2208R-48G-A60632-PG |
48 |
| 81596 |
2208R-50G-A60632-PG |
50 |
| 81597 |
2208R-52G-A60632-PG |
52 |
| 81598 |
2208R-54G-A60632-PG |
54 |
| 81599 |
2208R-56G-A60632-PG |
56 |
| 81600 |
2208R-58G-A60632-PG |
58 |
| 81601 |
2208R-60G-A60632-PG |
60 |
| 81602 |
2208R-62G-A60632-PG |
62 |
| 81603 |
2208R-64G-A60632-PG |
64 |
| 81604 |
2208R-66G-A60632-PG |
66 |
| 81605 |
2208R-68G-A60632-PG |
68 |
| 81606 |
2208R-70G-A60632-PG |
70 |
| 81607 |
2208R-72G-A60632-PG |
72 |
| 81608 |
2208R-74G-A60632-PG |
74 |
| 81609 |
2208R-76G-A60632-PG |
76 |
| 81610 |
2208R-78G-A60632-PG |
78 |
| 81611 |
2208R-80G-A60632-PG |
80 |
|
Макет печатной платы
|
|
|
|
|
