Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

2210SM-XXG-B2-XXXX серия

вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм

2210SM-XXG-B2-XXXX серия, вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

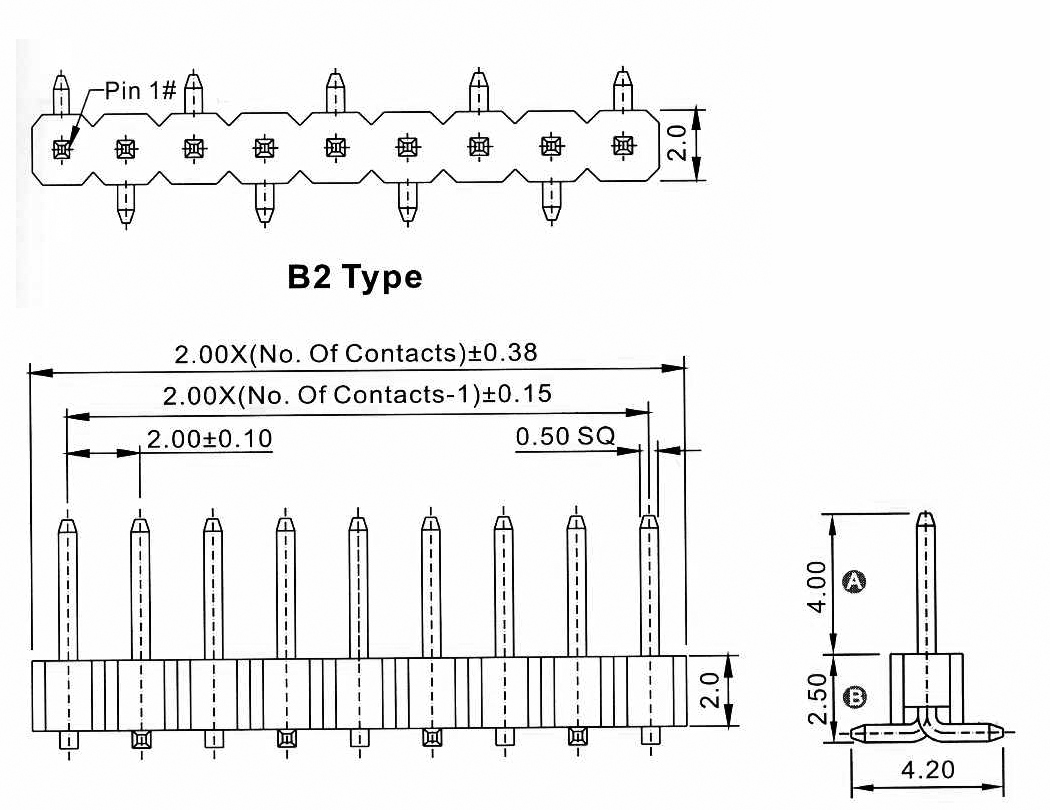

Чертеж

2210	SM	-	02	G	-	B1	-	XXXX	-
1	2		3	4		5		6

1) серия:
     2210
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) зеркальное расположение контактов:
     B1
     B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 4025 = 4,0 и 2,5 мм):
     XXXX

Вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

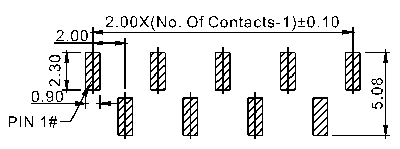

Макет печатной платы

Код товара	Марка	количество контактов
34452	2210SM-02G-B2	2
69061	2210SM-03G-B2	3
69062	2210SM-04G-B2	4
69063	2210SM-05G-B2	5
69064	2210SM-06G-B2	6
69065	2210SM-07G-B2	7
69066	2210SM-08G-B2	8
69067	2210SM-09G-B2	9
69068	2210SM-10G-B2	10
69069	2210SM-11G-B2	11
69070	2210SM-12G-B2	12
69071	2210SM-13G-B2	13
69072	2210SM-14G-B2	14
69073	2210SM-15G-B2	15
69074	2210SM-16G-B2	16
69075	2210SM-17G-B2	17
69076	2210SM-18G-B2	18
69077	2210SM-19G-B2	19
69078	2210SM-20G-B2	20
69079	2210SM-21G-B2	21

Код товара	Марка	количество контактов
69080	2210SM-22G-B2	22
69081	2210SM-23G-B2	23
69082	2210SM-24G-B2	24
69083	2210SM-25G-B2	25
69084	2210SM-26G-B2	26
69085	2210SM-27G-B2	27
69086	2210SM-28G-B2	28
69087	2210SM-29G-B2	29
69088	2210SM-30G-B2	30
69089	2210SM-31G-B2	31
69090	2210SM-32G-B2	32
69091	2210SM-33G-B2	33
69092	2210SM-34G-B2	34
69093	2210SM-35G-B2	35
69094	2210SM-36G-B2	36
69095	2210SM-37G-B2	37
69096	2210SM-38G-B2	38
69097	2210SM-39G-B2	39
34544	2210SM-40G-B2	40

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
