| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
2209SM-XXG-B1-PCP серия |
розетки прямые однорядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата, шаг 2,0 мм
|

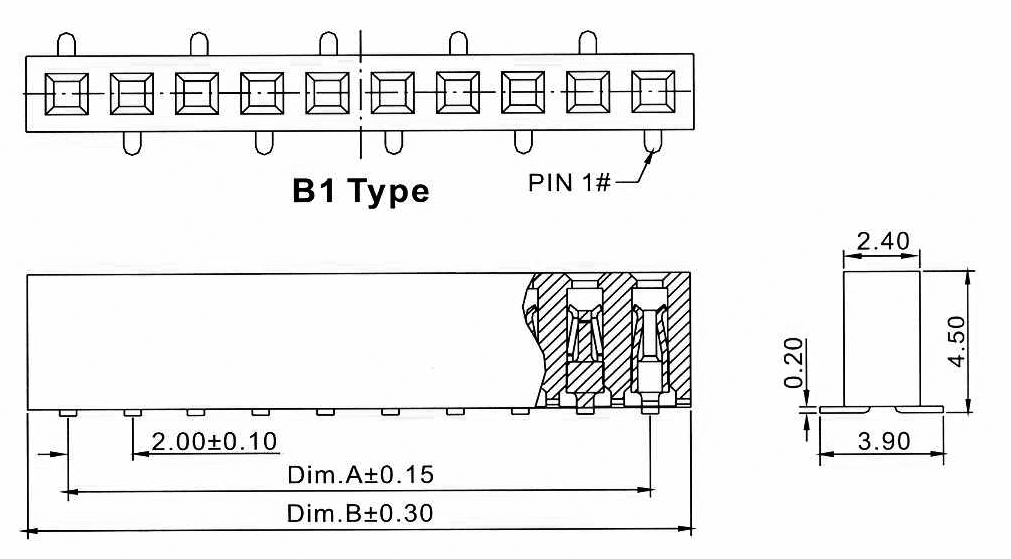

Чертеж
|
| 2209 |
SM |
- |
02 |
G |
- |
B1 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2209
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) зеркальное расположение контактов:
B1
B2
6) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

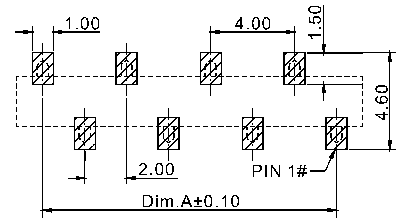

Макет печатной платы
 |
| 81178 |
2209SM-02G-B1-PCP |
2 |
| 81179 |
2209SM-03G-B1-PCP |
3 |
| 81180 |
2209SM-04G-B1-PCP |
4 |
| 81181 |
2209SM-05G-B1-PCP |
5 |
| 81182 |
2209SM-06G-B1-PCP |
6 |
| 81183 |
2209SM-07G-B1-PCP |
7 |
| 81184 |
2209SM-08G-B1-PCP |
8 |
| 81185 |
2209SM-09G-B1-PCP |
9 |
| 81186 |
2209SM-10G-B1-PCP |
10 |
| 81187 |
2209SM-11G-B1-PCP |
11 |
| 81188 |
2209SM-12G-B1-PCP |
12 |
| 81189 |
2209SM-13G-B1-PCP |
13 |
| 81190 |
2209SM-14G-B1-PCP |
14 |
| 81191 |
2209SM-15G-B1-PCP |
15 |
| 81192 |
2209SM-16G-B1-PCP |
16 |
| 81193 |
2209SM-17G-B1-PCP |
17 |
| 81194 |
2209SM-18G-B1-PCP |
18 |
| 81195 |
2209SM-19G-B1-PCP |
19 |
| 81196 |
2209SM-20G-B1-PCP |
20 |
| 81197 |
2209SM-21G-B1-PCP |
21 |
|
|
| 81198 |
2209SM-22G-B1-PCP |
22 |
| 81199 |
2209SM-23G-B1-PCP |
23 |
| 81200 |
2209SM-24G-B1-PCP |
24 |
| 81201 |
2209SM-25G-B1-PCP |
25 |
| 81202 |
2209SM-26G-B1-PCP |
26 |
| 81203 |
2209SM-27G-B1-PCP |
27 |
| 81204 |
2209SM-28G-B1-PCP |
28 |
| 81205 |
2209SM-29G-B1-PCP |
29 |
| 81206 |
2209SM-30G-B1-PCP |
30 |
| 81207 |
2209SM-31G-B1-PCP |
31 |
| 81208 |
2209SM-32G-B1-PCP |
32 |
| 81209 |
2209SM-33G-B1-PCP |
33 |
| 81210 |
2209SM-34G-B1-PCP |
34 |
| 81211 |
2209SM-35G-B1-PCP |
35 |
| 81212 |
2209SM-36G-B1-PCP |
36 |
| 81213 |
2209SM-37G-B1-PCP |
37 |
| 81214 |
2209SM-38G-B1-PCP |
38 |
| 81215 |
2209SM-39G-B1-PCP |
39 |
| 81216 |
2209SM-40G-B1-PCP |
40 |
|
Макет печатной платы
|
|
|
|
|
