| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2208SMDI-XXG-XXXX-CP серия |
вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата, шаг 2,0x2,0 мм
|

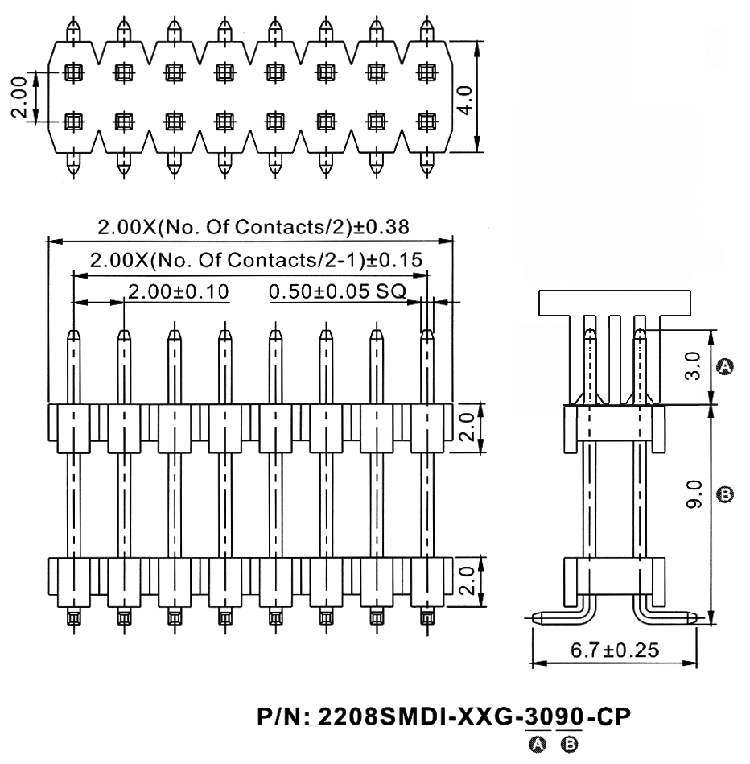

Чертеж
|
| 2208 |
SMDI |
- |
04 |
G |
- |
3090 |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
|
1) серия:
2208
2) изолятор:
SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм (стандарт: A=30мм; B=90мм):
XXXX
6) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

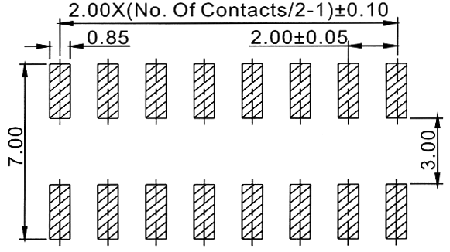

Макет печатной платы
 |
| 81374 |
2208SMDI-04G-3090-CP |
4 |
| 81375 |
2208SMDI-06G-3090-CP |
6 |
| 81376 |
2208SMDI-08G-3090-CP |
8 |
| 81377 |
2208SMDI-10G-3090-CP |
10 |
| 81378 |
2208SMDI-12G-3090-CP |
12 |
| 81379 |
2208SMDI-14G-3090-CP |
14 |
| 81380 |
2208SMDI-16G-3090-CP |
16 |
| 81381 |
2208SMDI-18G-3090-CP |
18 |
| 81382 |
2208SMDI-20G-3090-CP |
20 |
| 81383 |
2208SMDI-22G-3090-CP |
22 |
| 81384 |
2208SMDI-24G-3090-CP |
24 |
| 81385 |
2208SMDI-26G-3090-CP |
26 |
| 81386 |
2208SMDI-28G-3090-CP |
28 |
| 81387 |
2208SMDI-30G-3090-CP |
30 |
| 81388 |
2208SMDI-32G-3090-CP |
32 |
| 81389 |
2208SMDI-34G-3090-CP |
34 |
| 81390 |
2208SMDI-36G-3090-CP |
36 |
| 81391 |
2208SMDI-38G-3090-CP |
38 |
| 81392 |
2208SMDI-40G-3090-CP |
40 |
| 81393 |
2208SMDI-42G-3090-CP |
42 |
|
|
| 81394 |
2208SMDI-44G-3090-CP |
44 |
| 81395 |
2208SMDI-46G-3090-CP |
46 |
| 81396 |
2208SMDI-48G-3090-CP |
48 |
| 81397 |
2208SMDI-50G-3090-CP |
50 |
| 81398 |
2208SMDI-52G-3090-CP |
52 |
| 81399 |
2208SMDI-54G-3090-CP |
54 |
| 81400 |
2208SMDI-56G-3090-CP |
56 |
| 81401 |
2208SMDI-58G-3090-CP |
58 |
| 81402 |
2208SMDI-60G-3090-CP |
60 |
| 81403 |
2208SMDI-62G-3090-CP |
62 |
| 81404 |
2208SMDI-64G-3090-CP |
64 |
| 81405 |
2208SMDI-66G-3090-CP |
66 |
| 81406 |
2208SMDI-68G-3090-CP |
68 |
| 81407 |
2208SMDI-70G-3090-CP |
70 |
| 81408 |
2208SMDI-72G-3090-CP |
72 |
| 81409 |
2208SMDI-74G-3090-CP |
74 |
| 81410 |
2208SMDI-76G-3090-CP |
76 |
| 81411 |
2208SMDI-78G-3090-CP |
78 |
| 81412 |
2208SMDI-80G-3090-CP |
80 |
|
Макет печатной платы
|
|
|
|
|
