| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2207SM-XXG-45-PCG серия |
розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм
|

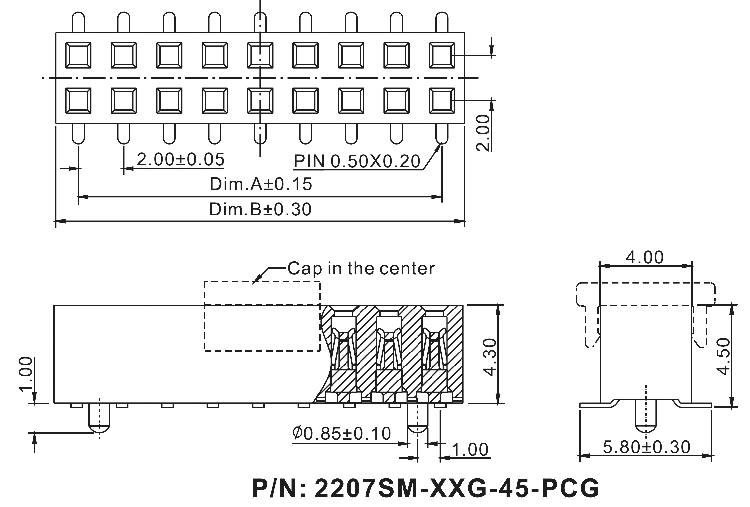

Чертеж
|
| 2207 |
SM |
- |
04 |
G |
- |
45 |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2207
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: частичное золочение
5) высота в десятых долях мм = 4,5 мм:
45
6) крышка для автоматического монтажа и направляющие в плату:
PCG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81813 |
2207SM-04G-45-PCG |
4 |
| 81814 |
2207SM-06G-45-PCG |
6 |
| 81815 |
2207SM-08G-45-PCG |
8 |
| 81816 |
2207SM-10G-45-PCG |
10 |
| 81817 |
2207SM-12G-45-PCG |
12 |
| 81818 |
2207SM-14G-45-PCG |
14 |
| 81819 |
2207SM-16G-45-PCG |
16 |
| 81820 |
2207SM-18G-45-PCG |
18 |
| 81821 |
2207SM-20G-45-PCG |
20 |
| 81822 |
2207SM-22G-45-PCG |
22 |
| 81823 |
2207SM-24G-45-PCG |
24 |
| 81824 |
2207SM-26G-45-PCG |
26 |
| 81825 |
2207SM-28G-45-PCG |
28 |
| 81826 |
2207SM-30G-45-PCG |
30 |
| 81827 |
2207SM-32G-45-PCG |
32 |
| 81828 |
2207SM-34G-45-PCG |
34 |
| 81829 |
2207SM-36G-45-PCG |
36 |
| 81830 |
2207SM-38G-45-PCG |
38 |
| 81831 |
2207SM-40G-45-PCG |
40 |
| 81832 |
2207SM-42G-45-PCG |
42 |
|
|
| 81833 |
2207SM-44G-45-PCG |
44 |
| 81834 |
2207SM-46G-45-PCG |
46 |
| 81835 |
2207SM-48G-45-PCG |
48 |
| 81836 |
2207SM-50G-45-PCG |
50 |
| 81837 |
2207SM-52G-45-PCG |
52 |
| 81838 |
2207SM-54G-45-PCG |
54 |
| 81839 |
2207SM-56G-45-PCG |
56 |
| 81840 |
2207SM-58G-45-PCG |
58 |
| 81841 |
2207SM-60G-45-PCG |
60 |
| 81842 |
2207SM-62G-45-PCG |
62 |
| 81843 |
2207SM-64G-45-PCG |
64 |
| 81844 |
2207SM-66G-45-PCG |
66 |
| 81845 |
2207SM-68G-45-PCG |
68 |
| 81846 |
2207SM-70G-45-PCG |
70 |
| 81847 |
2207SM-72G-45-PCG |
72 |
| 81848 |
2207SM-74G-45-PCG |
74 |
| 81849 |
2207SM-76G-45-PCG |
76 |
| 81850 |
2207SM-78G-45-PCG |
78 |
| 81851 |
2207SM-80G-45-PCG |
80 |
|
Макет печатной платы
|
|
|
|
|
