| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
2210S-XXG-H15-XXX серия |
вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм
|

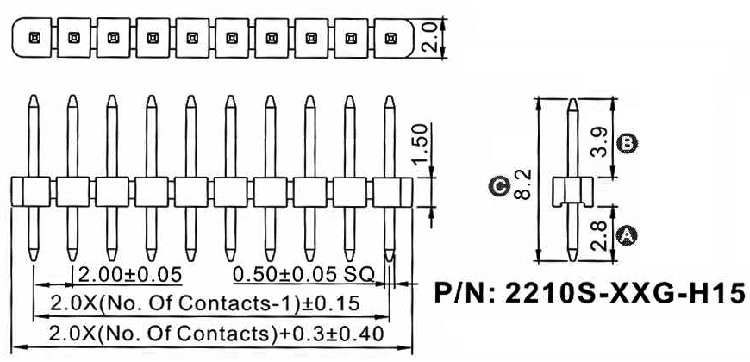

Чертеж
|
| 2210 |
S |
- |
02 |
G |
- |
H15 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2210
2) изолятор:
S: прямой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
CG: частичное золочение
T: лужение
5) высота изолятора в десятых долях мм = 1,5 мм:
H15
|
|
Вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
