| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
2210DI-XXG-1200 (PLH2-XX) серия |

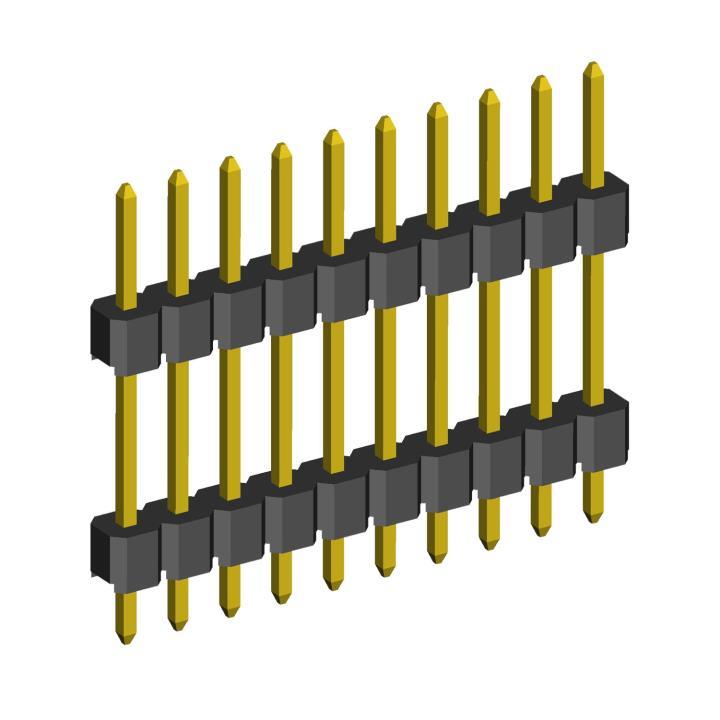

вилки штыревые открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0 мм
|

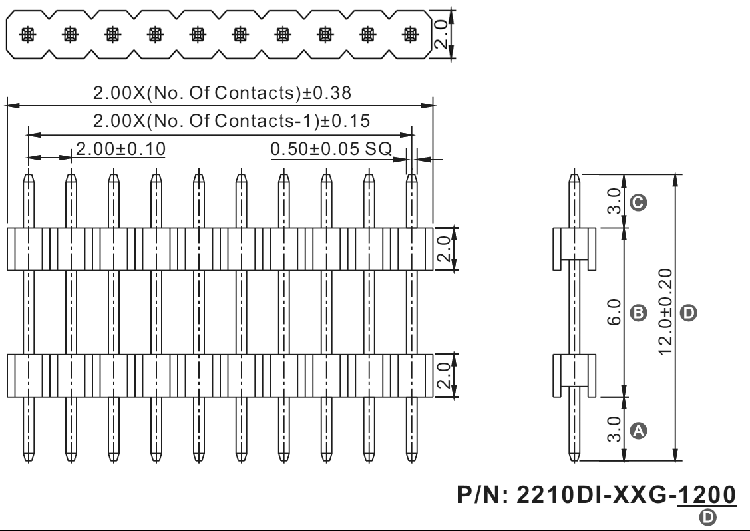

Чертеж
|
|
Вилки штыревые открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 66327 |
2210DI-01G-1200 (PLH2-01) |
1 |
| 66288 |
2210DI-02G-1200 (PLH2-02) |
2 |
| 66289 |
2210DI-03G-1200 (PLH2-03) |
3 |
| 66290 |
2210DI-04G-1200 (PLH2-04) |
4 |
| 66291 |
2210DI-05G-1200 (PLH2-05) |
5 |
| 66292 |
2210DI-06G-1200 (PLH2-06) |
6 |
| 66293 |
2210DI-07G-1200 (PLH2-07) |
7 |
| 66294 |
2210DI-08G-1200 (PLH2-08) |
8 |
| 66295 |
2210DI-09G-1200 (PLH2-09) |
9 |
| 66296 |
2210DI-10G-1200 (PLH2-10) |
10 |
| 66297 |
2210DI-11G-1200 (PLH2-11) |
11 |
| 66298 |
2210DI-12G-1200 (PLH2-12) |
12 |
| 66299 |
2210DI-13G-1200 (PLH2-13) |
13 |
| 66300 |
2210DI-14G-1200 (PLH2-14) |
14 |
| 66301 |
2210DI-15G-1200 (PLH2-15) |
15 |
| 66302 |
2210DI-16G-1200 (PLH2-16) |
16 |
| 66303 |
2210DI-17G-1200 (PLH2-17) |
17 |
| 66304 |
2210DI-18G-1200 (PLH2-18) |
18 |
| 66305 |
2210DI-19G-1200 (PLH2-19) |
19 |
| 66306 |
2210DI-20G-1200 (PLH2-20) |
20 |
|
|
| 66307 |
2210DI-21G-1200 (PLH2-21) |
21 |
| 66308 |
2210DI-22G-1200 (PLH2-22) |
22 |
| 66309 |
2210DI-23G-1200 (PLH2-23) |
23 |
| 66310 |
2210DI-24G-1200 (PLH2-24) |
24 |
| 66311 |
2210DI-25G-1200 (PLH2-25) |
25 |
| 66312 |
2210DI-26G-1200 (PLH2-26) |
26 |
| 66313 |
2210DI-27G-1200 (PLH2-27) |
27 |
| 66314 |
2210DI-28G-1200 (PLH2-28) |
28 |
| 66315 |
2210DI-29G-1200 (PLH2-29) |
29 |
| 66316 |
2210DI-30G-1200 (PLH2-30) |
30 |
| 66317 |
2210DI-31G-1200 (PLH2-31) |
31 |
| 66318 |
2210DI-32G-1200 (PLH2-32) |
32 |
| 66319 |
2210DI-33G-1200 (PLH2-33) |
33 |
| 66320 |
2210DI-34G-1200 (PLH2-34) |
34 |
| 66321 |
2210DI-35G-1200 (PLH2-35) |
35 |
| 66322 |
2210DI-36G-1200 (PLH2-36) |
36 |
| 66323 |
2210DI-37G-1200 (PLH2-37) |
37 |
| 66324 |
2210DI-38G-1200 (PLH2-38) |
38 |
| 66325 |
2210DI-39G-1200 (PLH2-39) |
39 |
| 66326 |
2210DI-40G-1200 (PLH2-40) |
40 |
|
Макет печатной платы
|
|
|
|
|
