Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

BF088 серия

розетки однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм

BF088 серия, розетки однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

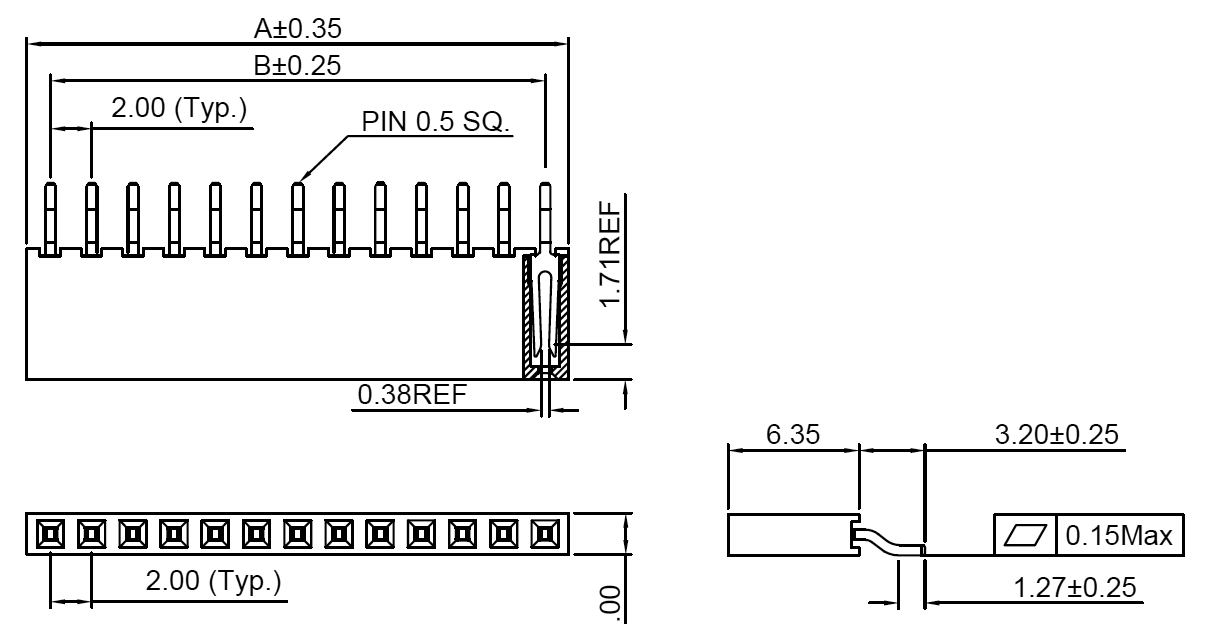

Чертеж

BF088	-	02	-	A	-	L	-	D
1		2		3		4		5

1) серия:
     BF088
2) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
3) покрытие контактов:
     A: полное золочение (стандарт)
     B: частичное золотое напыление поверх лужения оловом
     C: полное лужение оловом
     G: частичное золочение толщиной 10 мкм поверх лужения оловом
     I: частичное золочение толщиной 30 мкм поверх лужения оловом
4) материал изолятора (LCP (стандарт):
     L
5) упаковка:
     D: в пеналах (стандарт)
     A: в ленте на ролике

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

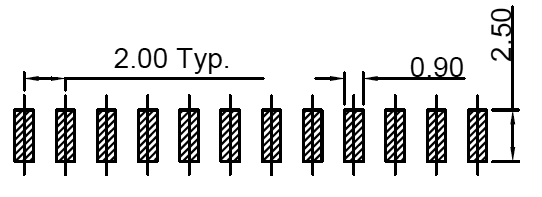

Макет печатной платы

Код товара	Марка	количество контактов
135846	BF088-02-A-L-D	2
135847	BF088-03-A-L-D	3
135883	BF088-04-A-L-D	4
135848	BF088-05-A-L-D	5
135849	BF088-06-A-L-D	6
135850	BF088-07-A-L-D	7
135851	BF088-08-A-L-D	8
135852	BF088-09-A-L-D	9
135853	BF088-10-A-L-D	10
135854	BF088-11-A-L-D	11
135855	BF088-12-A-L-D	12
135856	BF088-13-A-L-D	13
135857	BF088-14-A-L-D	14
135858	BF088-15-A-L-D	15
135859	BF088-16-A-L-D	16
135860	BF088-17-A-L-D	17
135861	BF088-18-A-L-D	18
135862	BF088-19-A-L-D	19
135863	BF088-20-A-L-D	20

Код товара	Марка	количество контактов
135864	BF088-21-A-L-D	21
135865	BF088-22-A-L-D	22
135866	BF088-23-A-L-D	23
135867	BF088-24-A-L-D	24
135868	BF088-25-A-L-D	25
135869	BF088-26-A-L-D	26
135870	BF088-27-A-L-D	27
135871	BF088-28-A-L-D	28
135872	BF088-29-A-L-D	29
135873	BF088-30-A-L-D	30
135874	BF088-31-A-L-D	31
135875	BF088-32-A-L-D	32
135876	BF088-33-A-L-D	33
135877	BF088-34-A-L-D	34
135878	BF088-35-A-L-D	35
135879	BF088-36-A-L-D	36
135880	BF088-37-A-L-D	37
135881	BF088-38-A-L-D	38
135882	BF088-39-A-L-D	39
135885	BF088-40-A-L-D	40

Макет печатной платы
