| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
BL1315-21xxR2-1.5 серия |
вилки штыревые однорядные с двойным изолятором угловые, шаг 2,0 мм
|

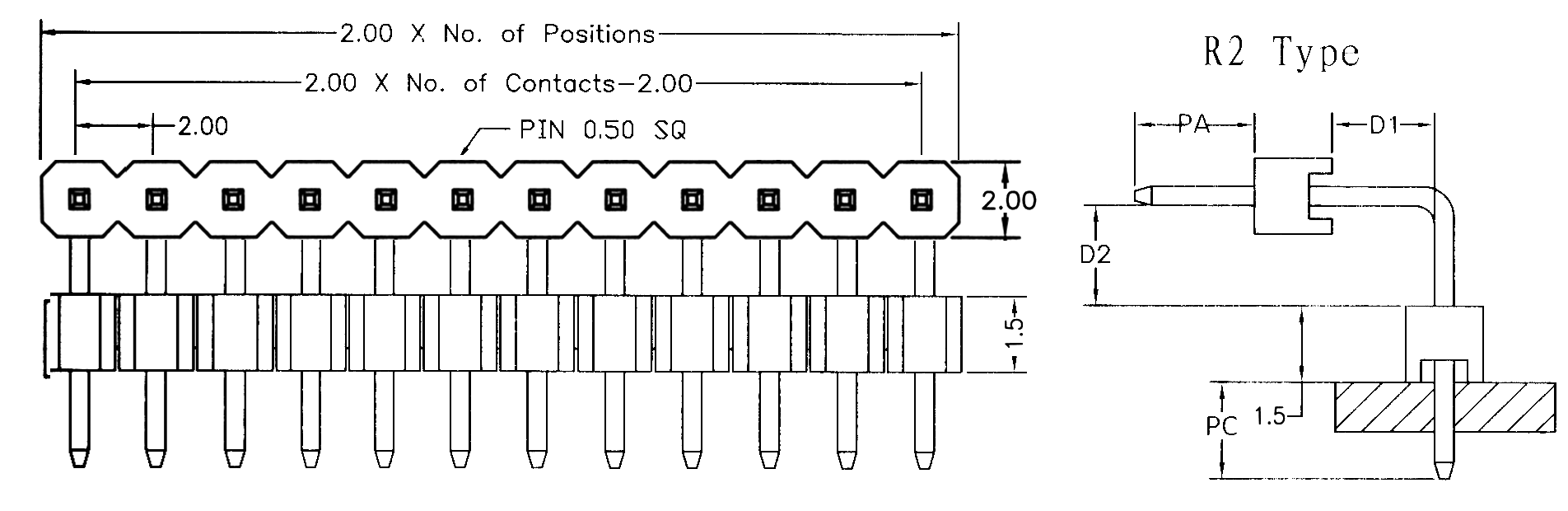

Чертеж
|
| BL1315 |
- |
2 |
1 |
XX |
R |
G |
- |
2807540 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
2: два
3) Количество рядов:
1: один
4) Количество контактов (1…40):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, D, PA в десятых долях мм:
2807540: (стандарт) PC=2,8мм, D=0,75мм, PA=4,0мм
|
|
Вилки штыревые однорядные с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 95551 |
BL1315-2101R2-1.5 |
1 |
| 95552 |
BL1315-2102R2-1.5 |
2 |
| 95553 |
BL1315-2103R2-1.5 |
3 |
| 95554 |
BL1315-2104R2-1.5 |
4 |
| 95555 |
BL1315-2105R2-1.5 |
5 |
| 95556 |
BL1315-2106R2-1.5 |
6 |
| 95557 |
BL1315-2107R2-1.5 |
7 |
| 95558 |
BL1315-2108R2-1.5 |
8 |
| 95559 |
BL1315-2109R2-1.5 |
9 |
| 95560 |
BL1315-2110R2-1.5 |
10 |
| 95561 |
BL1315-2111R2-1.5 |
11 |
| 95562 |
BL1315-2112R2-1.5 |
12 |
| 95563 |
BL1315-2113R2-1.5 |
13 |
| 95564 |
BL1315-2114R2-1.5 |
14 |
| 95565 |
BL1315-2115R2-1.5 |
15 |
| 95566 |
BL1315-2116R2-1.5 |
16 |
| 95567 |
BL1315-2117R2-1.5 |
17 |
| 95568 |
BL1315-2118R2-1.5 |
18 |
| 95569 |
BL1315-2119R2-1.5 |
19 |
| 95620 |
BL1315-2120R2-1.5 |
20 |
|
|
| 95621 |
BL1315-2121R2-1.5 |
21 |
| 95622 |
BL1315-2122R2-1.5 |
22 |
| 95623 |
BL1315-2123R2-1.5 |
23 |
| 95624 |
BL1315-2124R2-1.5 |
24 |
| 95625 |
BL1315-2125R2-1.5 |
25 |
| 95626 |
BL1315-2126R2-1.5 |
26 |
| 95627 |
BL1315-2127R2-1.5 |
27 |
| 95628 |
BL1315-2128R2-1.5 |
28 |
| 95629 |
BL1315-2129R2-1.5 |
29 |
| 95630 |
BL1315-2130R2-1.5 |
30 |
| 95631 |
BL1315-2131R2-1.5 |
31 |
| 95632 |
BL1315-2132R2-1.5 |
32 |
| 95633 |
BL1315-2133R2-1.5 |
33 |
| 95634 |
BL1315-2134R2-1.5 |
34 |
| 95635 |
BL1315-2135R2-1.5 |
35 |
| 95636 |
BL1315-2136R2-1.5 |
36 |
| 95637 |
BL1315-2137R2-1.5 |
37 |
| 95638 |
BL1315-2138R2-1.5 |
38 |
| 95639 |
BL1315-2139R2-1.5 |
39 |
| 95640 |
BL1315-2140R2-1.5 |
40 |
|
Макет печатной платы
|
|
|
|
|
