BL1315-22xxR1-1.5 серия |
вилки штыревые двухрядные с двойным изолятором угловые, шаг 2,0x2,0 мм
|

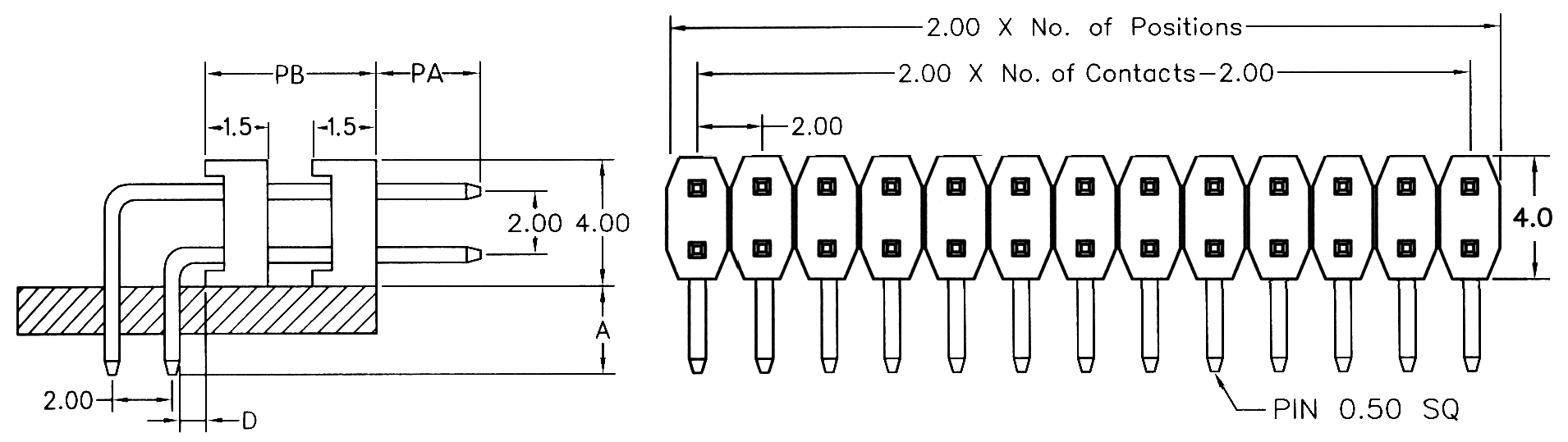

Чертеж
|
| BL1315 |
- |
2 |
2 |
XX |
R |
G |
- |
2807515040 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов (2…80):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, D, PB, PA в десятых долях мм:
2807515040: (стандарт) PC=2,8мм, D=0,75мм, PB=15,0мм, PA=4,0мм
|
|
Вилки штыревые двухрядные с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96082 |
BL1315-2202R1-1.5 |
2 |
| 96083 |
BL1315-2204R1-1.5 |
4 |
| 96084 |
BL1315-2206R1-1.5 |
6 |
| 96085 |
BL1315-2208R1-1.5 |
8 |
| 96086 |
BL1315-2210R1-1.5 |
10 |
| 96087 |
BL1315-2212R1-1.5 |
12 |
| 96088 |
BL1315-2214R1-1.5 |
14 |
| 96089 |
BL1315-2216R1-1.5 |
16 |
| 96090 |
BL1315-2218R1-1.5 |
18 |
| 96091 |
BL1315-2220R1-1.5 |
20 |
| 96092 |
BL1315-2222R1-1.5 |
22 |
| 96093 |
BL1315-2224R1-1.5 |
24 |
| 96094 |
BL1315-2226R1-1.5 |
26 |
| 96095 |
BL1315-2228R1-1.5 |
28 |
| 96096 |
BL1315-2230R1-1.5 |
30 |
| 96097 |
BL1315-2232R1-1.5 |
32 |
| 96098 |
BL1315-2234R1-1.5 |
34 |
| 96099 |
BL1315-2236R1-1.5 |
36 |
| 96100 |
BL1315-2238R1-1.5 |
38 |
| 96101 |
BL1315-2240R1-1.5 |
40 |
|
|
| 96102 |
BL1315-2242R1-1.5 |
42 |
| 96103 |
BL1315-2244R1-1.5 |
44 |
| 96104 |
BL1315-2246R1-1.5 |
46 |
| 96105 |
BL1315-2248R1-1.5 |
48 |
| 96106 |
BL1315-2250R1-1.5 |
50 |
| 96107 |
BL1315-2252R1-1.5 |
52 |
| 96108 |
BL1315-2254R1-1.5 |
54 |
| 96109 |
BL1315-2256R1-1.5 |
56 |
| 96110 |
BL1315-2258R1-1.5 |
58 |
| 96111 |
BL1315-2260R1-1.5 |
60 |
| 96112 |
BL1315-2262R1-1.5 |
62 |
| 96113 |
BL1315-2264R1-1.5 |
64 |
| 96114 |
BL1315-2266R1-1.5 |
66 |
| 96115 |
BL1315-2268R1-1.5 |
68 |
| 96116 |
BL1315-2270R1-1.5 |
70 |
| 96117 |
BL1315-2272R1-1.5 |
72 |
| 96118 |
BL1315-2274R1-1.5 |
74 |
| 96119 |
BL1315-2276R1-1.5 |
76 |
| 96170 |
BL1315-2278R1-1.5 |
78 |
| 96171 |
BL1315-2280R1-1.5 |
80 |
|
Макет печатной платы
|
|
|
|
|
