| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1320-22xxR2-2.0 серия |
вилки штыревые двухрядные с двойным изолятором угловые, шаг 2,0x2,0 мм
|

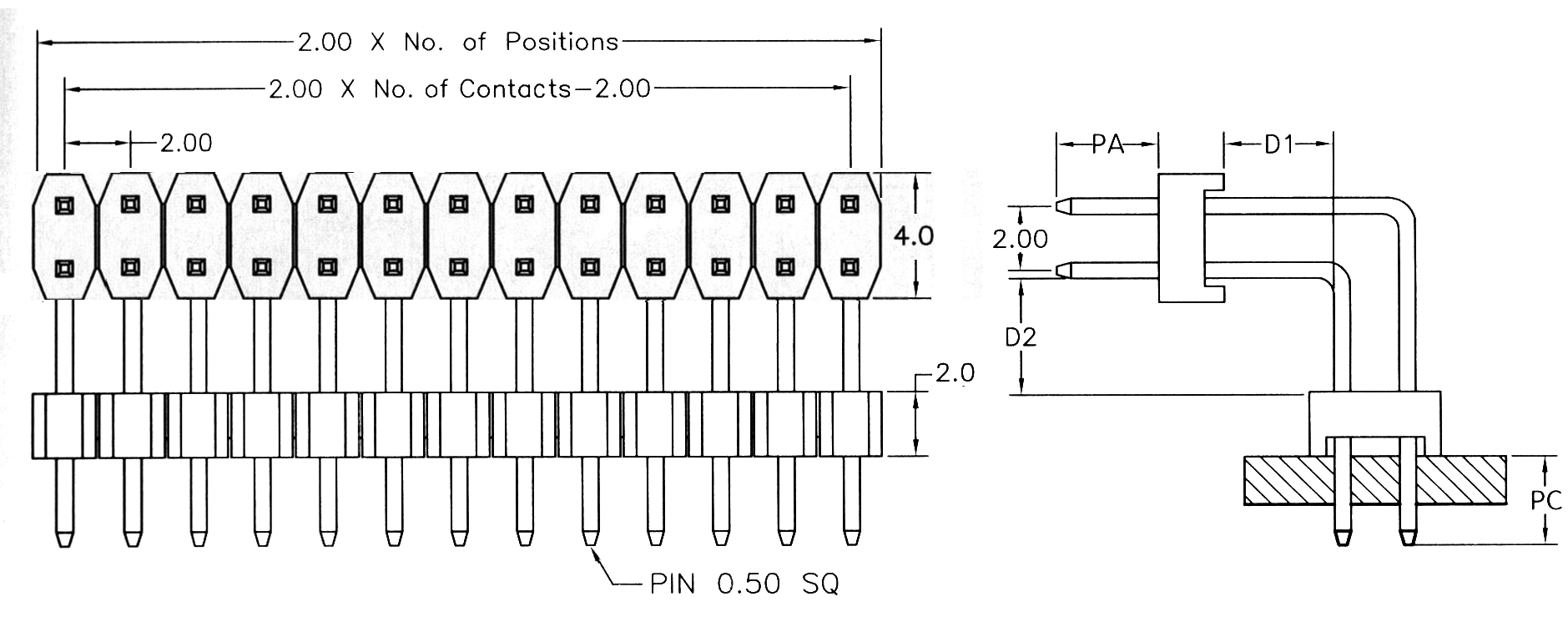

Чертеж
|
| BL1320 |
- |
2 |
2 |
XX |
R |
G |
- |
28505040 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов (2…80):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, D, PB, PA в десятых долях мм:
28505040: (стандарт) PC=2,8мм, D1=5,0мм, D2=5,0мм, PA=4,0мм
|
|
Вилки штыревые двухрядные с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96302 |
BL1320-2201R2-2.0 |
1 |
| 96303 |
BL1320-2202R2-2.0 |
2 |
| 96304 |
BL1320-2203R2-2.0 |
3 |
| 96305 |
BL1320-2204R2-2.0 |
4 |
| 96306 |
BL1320-2205R2-2.0 |
5 |
| 96307 |
BL1320-2206R2-2.0 |
6 |
| 96308 |
BL1320-2207R2-2.0 |
7 |
| 96309 |
BL1320-2208R2-2.0 |
8 |
| 96310 |
BL1320-2209R2-2.0 |
9 |
| 96311 |
BL1320-2210R2-2.0 |
10 |
| 96312 |
BL1320-2211R2-2.0 |
11 |
| 96313 |
BL1320-2212R2-2.0 |
12 |
| 96314 |
BL1320-2213R2-2.0 |
13 |
| 96315 |
BL1320-2214R2-2.0 |
14 |
| 96316 |
BL1320-2215R2-2.0 |
15 |
| 96317 |
BL1320-2216R2-2.0 |
16 |
| 96318 |
BL1320-2217R2-2.0 |
17 |
| 96319 |
BL1320-2218R2-2.0 |
18 |
| 96370 |
BL1320-2219R2-2.0 |
19 |
| 96371 |
BL1320-2220R2-2.0 |
20 |
|
|
| 96372 |
BL1320-2221R2-2.0 |
21 |
| 96373 |
BL1320-2222R2-2.0 |
22 |
| 96374 |
BL1320-2223R2-2.0 |
23 |
| 96375 |
BL1320-2224R2-2.0 |
24 |
| 96376 |
BL1320-2225R2-2.0 |
25 |
| 96377 |
BL1320-2226R2-2.0 |
26 |
| 96378 |
BL1320-2227R2-2.0 |
27 |
| 96379 |
BL1320-2228R2-2.0 |
28 |
| 96380 |
BL1320-2229R2-2.0 |
29 |
| 96381 |
BL1320-2230R2-2.0 |
30 |
| 96382 |
BL1320-2231R2-2.0 |
31 |
| 96383 |
BL1320-2232R2-2.0 |
32 |
| 96384 |
BL1320-2233R2-2.0 |
33 |
| 96385 |
BL1320-2234R2-2.0 |
34 |
| 96386 |
BL1320-2235R2-2.0 |
35 |
| 96387 |
BL1320-2236R2-2.0 |
36 |
| 96388 |
BL1320-2237R2-2.0 |
37 |
| 96389 |
BL1320-2238R2-2.0 |
38 |
| 96390 |
BL1320-2239R2-2.0 |
39 |
| 96391 |
BL1320-2240R2-2.0 |
40 |
|
Макет печатной платы
|
|
|
|
|
