BL1315-23xxR1-1.5 серия |
вилки штыревые трехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

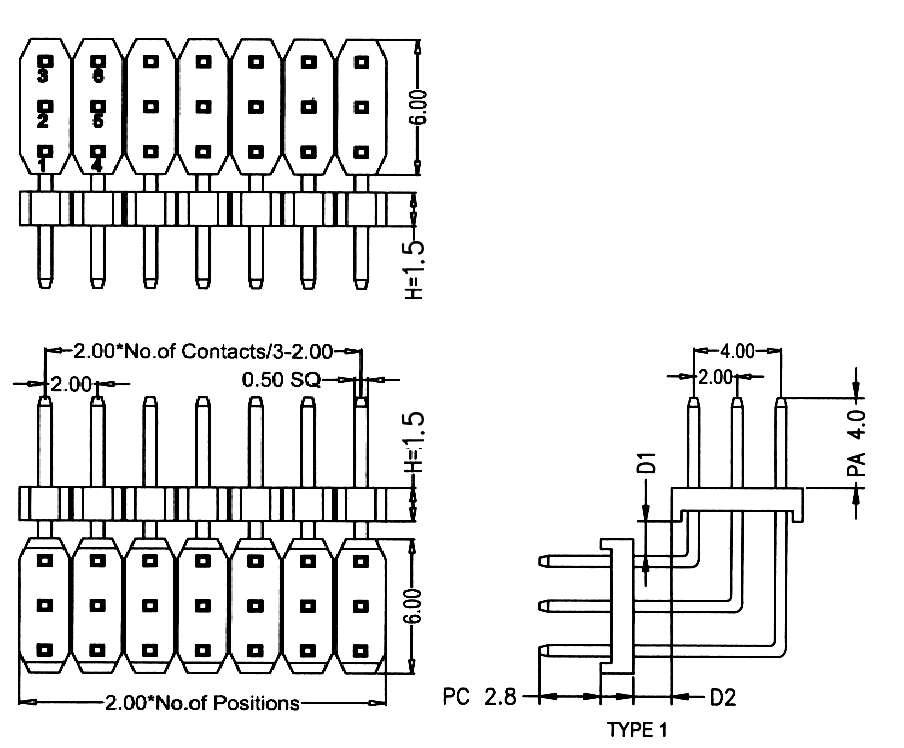

Чертеж
|
| BL1315 |
- |
2 |
3 |
XXX |
R |
G |
- |
40285050 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
2: два
3) Количество рядов:
3: три
4) Количество контактов (3…120):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PC, D1, D2 в десятых долях мм:
40285050: (стандарт) PA=4,0мм, PC=2,8мм, D1=5,0мм, D2=5,0мм
|
|
Вилки штыревые трехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96940 |
BL1315-23003R1-1.5 |
3 |
| 96941 |
BL1315-23006R1-1.5 |
6 |
| 96942 |
BL1315-23009R1-1.5 |
9 |
| 96943 |
BL1315-23012R1-1.5 |
12 |
| 96944 |
BL1315-23015R1-1.5 |
15 |
| 96945 |
BL1315-23018R1-1.5 |
18 |
| 96946 |
BL1315-23021R1-1.5 |
21 |
| 96947 |
BL1315-23024R1-1.5 |
24 |
| 96948 |
BL1315-23027R1-1.5 |
27 |
| 96949 |
BL1315-23030R1-1.5 |
30 |
| 96950 |
BL1315-23033R1-1.5 |
33 |
| 96951 |
BL1315-23036R1-1.5 |
36 |
| 96952 |
BL1315-23039R1-1.5 |
39 |
| 96953 |
BL1315-23042R1-1.5 |
42 |
| 96954 |
BL1315-23045R1-1.5 |
45 |
| 96955 |
BL1315-23048R1-1.5 |
48 |
| 96956 |
BL1315-23051R1-1.5 |
51 |
| 96957 |
BL1315-23054R1-1.5 |
54 |
| 96958 |
BL1315-23057R1-1.5 |
57 |
| 96959 |
BL1315-23060R1-1.5 |
60 |
|
|
| 96960 |
BL1315-23063R1-1.5 |
63 |
| 96961 |
BL1315-23066R1-1.5 |
66 |
| 96962 |
BL1315-23069R1-1.5 |
69 |
| 96963 |
BL1315-23072R1-1.5 |
72 |
| 96964 |
BL1315-23075R1-1.5 |
75 |
| 96965 |
BL1315-23078R1-1.5 |
78 |
| 96966 |
BL1315-23081R1-1.5 |
81 |
| 96967 |
BL1315-23084R1-1.5 |
84 |
| 96968 |
BL1315-23087R1-1.5 |
87 |
| 96969 |
BL1315-23090R1-1.5 |
90 |
| 96970 |
BL1315-23093R1-1.5 |
93 |
| 96971 |
BL1315-23096R1-1.5 |
96 |
| 96972 |
BL1315-23099R1-1.5 |
99 |
| 96973 |
BL1315-23102R1-1.5 |
102 |
| 96974 |
BL1315-23105R1-1.5 |
105 |
| 96975 |
BL1315-23108R1-1.5 |
108 |
| 96976 |
BL1315-23111R1-1.5 |
111 |
| 96977 |
BL1315-23114R1-1.5 |
114 |
| 96978 |
BL1315-23117R1-1.5 |
117 |
| 96979 |
BL1315-23120R1-1.5 |
120 |
|
Макет печатной платы
|
|
|
|
|
