| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1315-14xxR-1.5 серия |
вилки штыревые четырехрядные угловые, шаг 2,0x2,0 мм
|

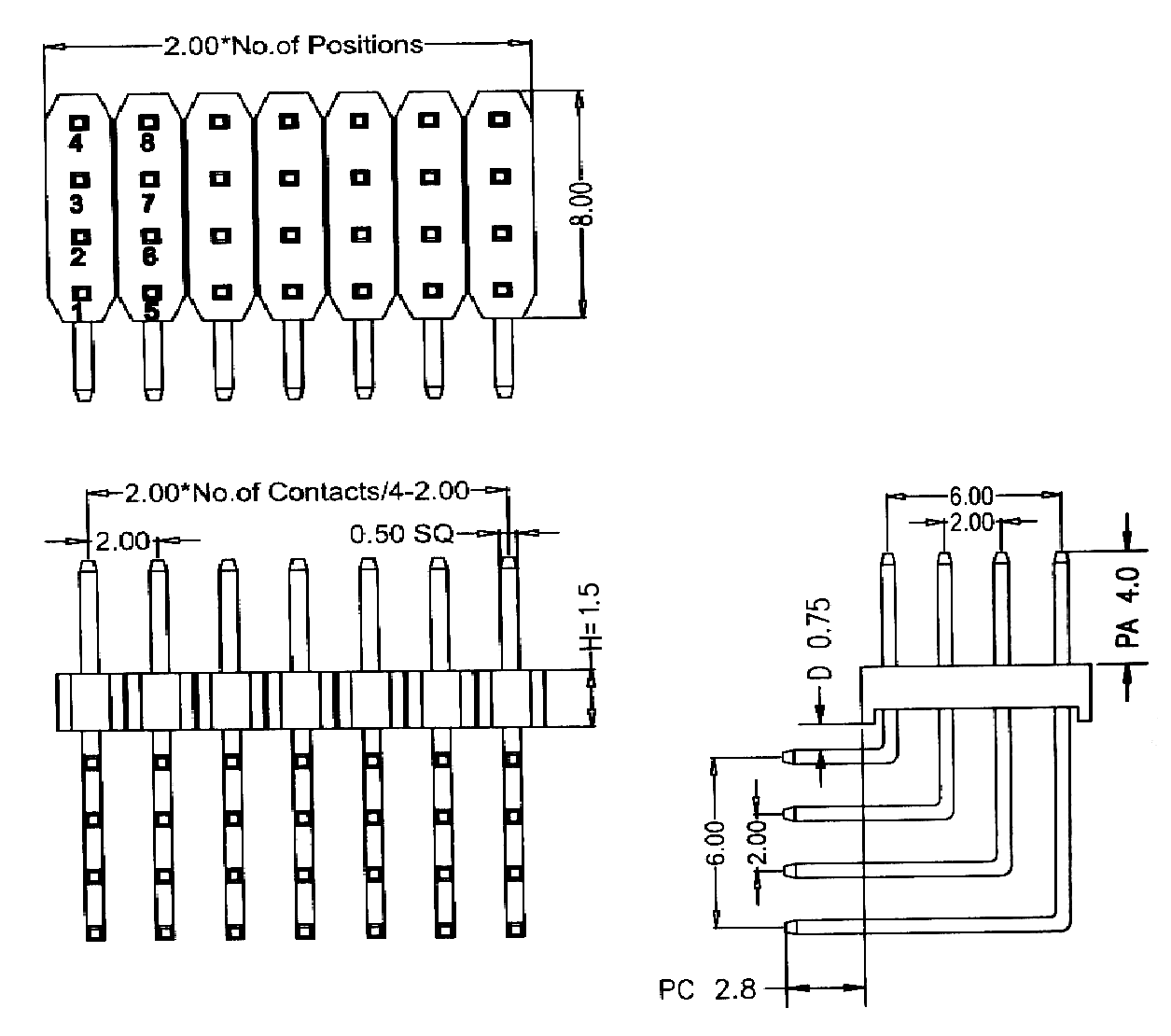

Чертеж
|
| BL1315 |
- |
1 |
4 |
XXX |
R |
G |
- |
4028075 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
1: один
3) Количество рядов:
4: четыре
4) Количество контактов (4…160):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PC, D в десятых долях мм:
4028075: (стандарт) PA=4,0мм, PC=2,8мм, D=0,75мм
|
|
Вилки штыревые четырехрядные угловые данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97100 |
BL1315-14004R-1.5 |
4 |
| 97101 |
BL1315-14008R-1.5 |
8 |
| 97102 |
BL1315-14012R-1.5 |
12 |
| 97103 |
BL1315-14016R-1.5 |
16 |
| 97104 |
BL1315-14020R-1.5 |
20 |
| 97105 |
BL1315-14024R-1.5 |
24 |
| 97106 |
BL1315-14028R-1.5 |
28 |
| 97107 |
BL1315-14032R-1.5 |
32 |
| 97108 |
BL1315-14036R-1.5 |
36 |
| 97109 |
BL1315-14040R-1.5 |
40 |
| 97110 |
BL1315-14044R-1.5 |
44 |
| 97111 |
BL1315-14048R-1.5 |
48 |
| 97112 |
BL1315-14052R-1.5 |
52 |
| 97113 |
BL1315-14056R-1.5 |
56 |
| 97114 |
BL1315-14060R-1.5 |
60 |
| 97115 |
BL1315-14064R-1.5 |
64 |
| 97116 |
BL1315-14068R-1.5 |
68 |
| 97117 |
BL1315-14072R-1.5 |
72 |
| 97118 |
BL1315-14076R-1.5 |
76 |
| 97119 |
BL1315-14080R-1.5 |
80 |
|
|
| 97120 |
BL1315-14084R-1.5 |
84 |
| 97121 |
BL1315-14088R-1.5 |
88 |
| 97122 |
BL1315-14092R-1.5 |
92 |
| 97123 |
BL1315-14096R-1.5 |
96 |
| 97124 |
BL1315-14100R-1.5 |
100 |
| 97125 |
BL1315-14104R-1.5 |
104 |
| 97126 |
BL1315-14108R-1.5 |
108 |
| 97127 |
BL1315-14112R-1.5 |
112 |
| 97128 |
BL1315-14116R-1.5 |
116 |
| 97129 |
BL1315-14120R-1.5 |
120 |
| 97130 |
BL1315-14124R-1.5 |
124 |
| 97131 |
BL1315-14128R-1.5 |
128 |
| 97132 |
BL1315-14132R-1.5 |
132 |
| 97133 |
BL1315-14136R-1.5 |
136 |
| 97134 |
BL1315-14140R-1.5 |
140 |
| 97135 |
BL1315-14144R-1.5 |
144 |
| 97136 |
BL1315-14148R-1.5 |
148 |
| 97137 |
BL1315-14152R-1.5 |
152 |
| 97138 |
BL1315-14156R-1.5 |
156 |
| 97139 |
BL1315-14160R-1.5 |
160 |
|
Макет печатной платы
|
|
|
|
|
