BL1320-14xxR-2.0 серия |
вилки штыревые четырехрядные угловые, шаг 2,0x2,0 мм
|

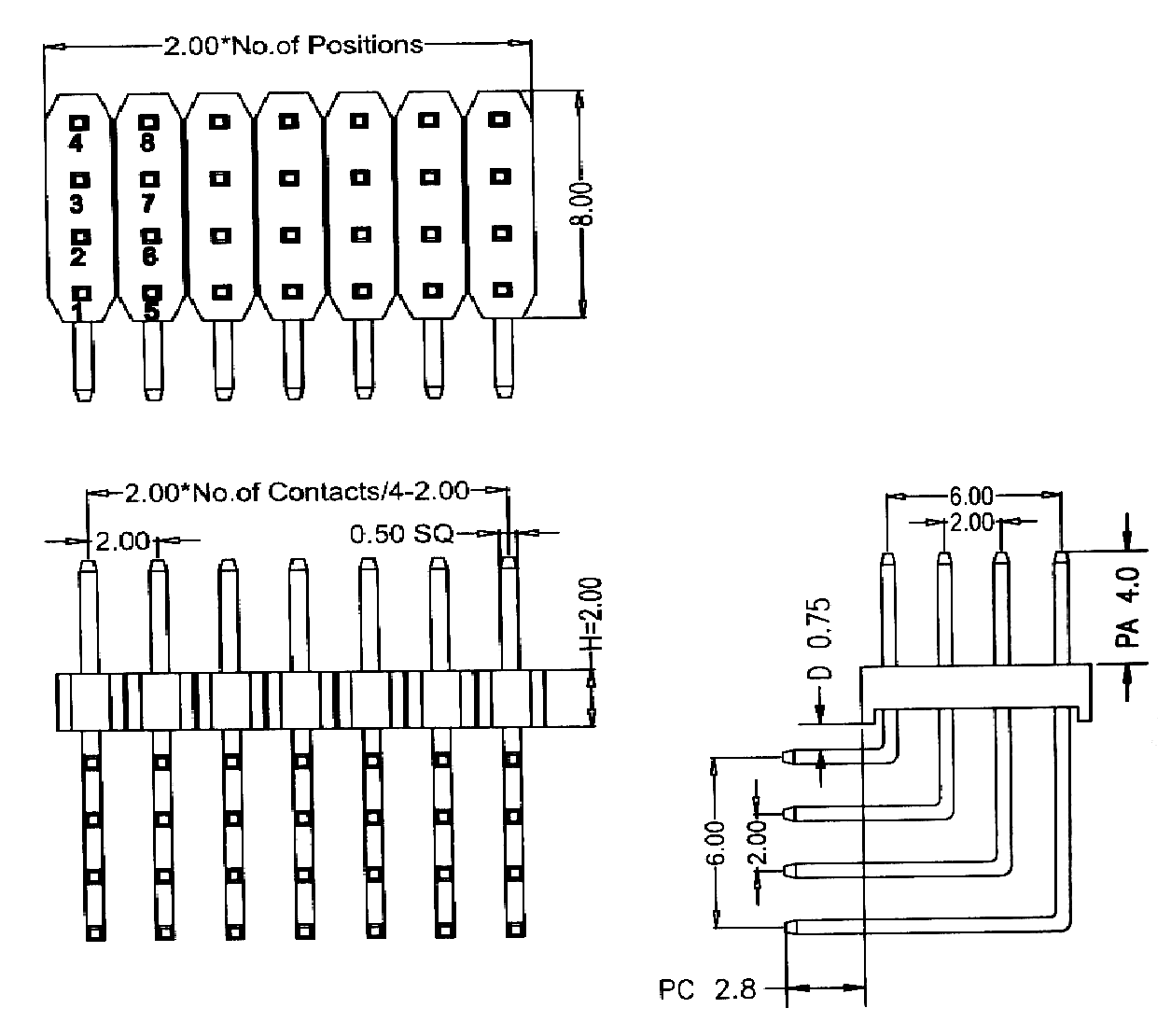

Чертеж
|
| BL1320 |
- |
1 |
4 |
XXX |
R |
G |
- |
4028075 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
1: один
3) Количество рядов:
4: четыре
4) Количество контактов (4…160):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PC, D в десятых долях мм:
4028075: (стандарт) PA=4,0мм, PC=2,8мм, D=0,75мм
|
|
Вилки штыревые четырехрядные угловые данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97140 |
BL1320-14004R-2.0 |
4 |
| 97141 |
BL1320-14008R-2.0 |
8 |
| 97142 |
BL1320-14012R-2.0 |
12 |
| 97143 |
BL1320-14016R-2.0 |
16 |
| 97144 |
BL1320-14020R-2.0 |
20 |
| 97145 |
BL1320-14024R-2.0 |
24 |
| 97146 |
BL1320-14028R-2.0 |
28 |
| 97147 |
BL1320-14032R-2.0 |
32 |
| 97148 |
BL1320-14036R-2.0 |
36 |
| 97149 |
BL1320-14040R-2.0 |
40 |
| 97150 |
BL1320-14044R-2.0 |
44 |
| 97151 |
BL1320-14048R-2.0 |
48 |
| 97152 |
BL1320-14052R-2.0 |
52 |
| 97153 |
BL1320-14056R-2.0 |
56 |
| 97154 |
BL1320-14060R-2.0 |
60 |
| 97155 |
BL1320-14064R-2.0 |
64 |
| 97156 |
BL1320-14068R-2.0 |
68 |
| 97157 |
BL1320-14072R-2.0 |
72 |
| 97158 |
BL1320-14076R-2.0 |
76 |
| 97159 |
BL1320-14080R-2.0 |
80 |
|
|
| 97160 |
BL1320-14084R-2.0 |
84 |
| 97161 |
BL1320-14088R-2.0 |
88 |
| 97162 |
BL1320-14092R-2.0 |
92 |
| 97163 |
BL1320-14096R-2.0 |
96 |
| 97164 |
BL1320-14100R-2.0 |
100 |
| 97165 |
BL1320-14104R-2.0 |
104 |
| 97166 |
BL1320-14108R-2.0 |
108 |
| 97167 |
BL1320-14112R-2.0 |
112 |
| 97168 |
BL1320-14116R-2.0 |
116 |
| 97169 |
BL1320-14120R-2.0 |
120 |
| 97170 |
BL1320-14124R-2.0 |
124 |
| 97171 |
BL1320-14128R-2.0 |
128 |
| 97172 |
BL1320-14132R-2.0 |
132 |
| 97173 |
BL1320-14136R-2.0 |
136 |
| 97174 |
BL1320-14140R-2.0 |
140 |
| 97175 |
BL1320-14144R-2.0 |
144 |
| 97176 |
BL1320-14148R-2.0 |
148 |
| 97177 |
BL1320-14152R-2.0 |
152 |
| 97178 |
BL1320-14156R-2.0 |
156 |
| 97179 |
BL1320-14160R-2.0 |
160 |
|

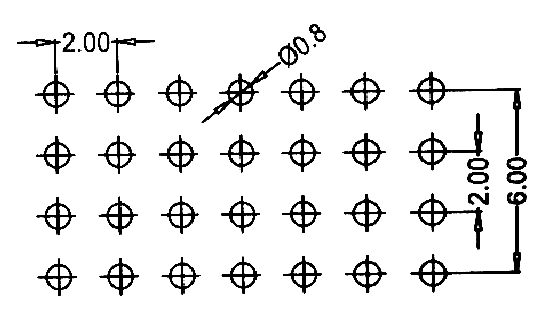

Макет печатной платы
|
|
|
|
|
