| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1320-24xxR2-2.0 серия |
вилки штыревые четырехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

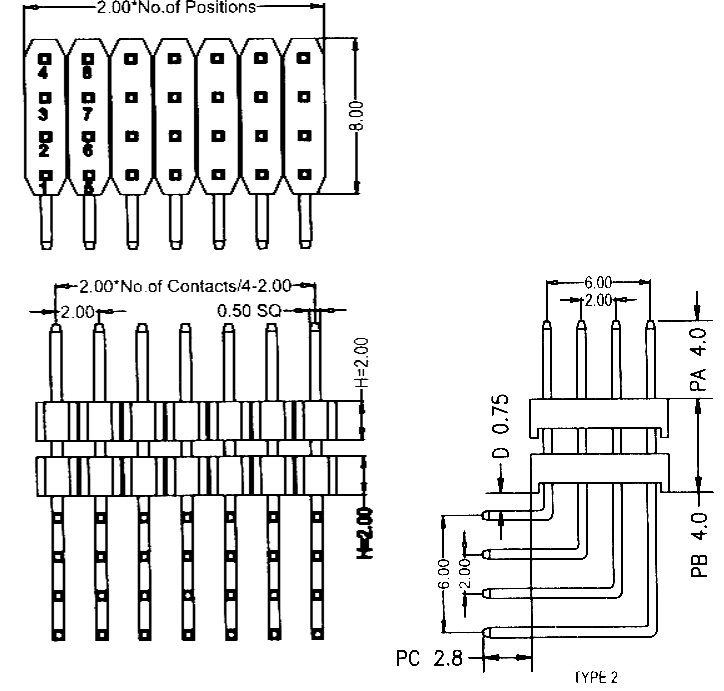

Чертеж
|
| BL1320 |
- |
2 |
4 |
XXX |
R |
G |
- |
404028750 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
4: четыре
4) Количество контактов (4…160):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, PC, D в десятых долях мм:
404028750: (стандарт) PA=4,0мм, PB=4.0мм, PC=2,8мм, D=0,75мм
|
|
Вилки штыревые четырехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97300 |
BL1320-24004R2-2.0 |
4 |
| 97301 |
BL1320-24008R2-2.0 |
8 |
| 97302 |
BL1320-24012R2-2.0 |
12 |
| 97303 |
BL1320-24016R2-2.0 |
16 |
| 97304 |
BL1320-24020R2-2.0 |
20 |
| 97305 |
BL1320-24024R2-2.0 |
24 |
| 97306 |
BL1320-24028R2-2.0 |
28 |
| 97307 |
BL1320-24032R2-2.0 |
32 |
| 97308 |
BL1320-24036R2-2.0 |
36 |
| 97309 |
BL1320-24040R2-2.0 |
40 |
| 97310 |
BL1320-24044R2-2.0 |
44 |
| 97311 |
BL1320-24048R2-2.0 |
48 |
| 97312 |
BL1320-24052R2-2.0 |
52 |
| 97313 |
BL1320-24056R2-2.0 |
56 |
| 97314 |
BL1320-24060R2-2.0 |
60 |
| 97315 |
BL1320-24064R2-2.0 |
64 |
| 97316 |
BL1320-24068R2-2.0 |
68 |
| 97317 |
BL1320-24072R2-2.0 |
72 |
| 97318 |
BL1320-24076R2-2.0 |
76 |
| 97319 |
BL1320-24080R2-2.0 |
80 |
|
|
| 97320 |
BL1320-24084R2-2.0 |
84 |
| 97321 |
BL1320-24088R2-2.0 |
88 |
| 97322 |
BL1320-24092R2-2.0 |
92 |
| 97323 |
BL1320-24096R2-2.0 |
96 |
| 97324 |
BL1320-24100R2-2.0 |
100 |
| 97325 |
BL1320-24104R2-2.0 |
104 |
| 97326 |
BL1320-24108R2-2.0 |
108 |
| 97327 |
BL1320-24112R2-2.0 |
112 |
| 97328 |
BL1320-24116R2-2.0 |
116 |
| 97329 |
BL1320-24120R2-2.0 |
120 |
| 97330 |
BL1320-24124R2-2.0 |
124 |
| 97331 |
BL1320-24128R2-2.0 |
128 |
| 97332 |
BL1320-24132R2-2.0 |
132 |
| 97333 |
BL1320-24136R2-2.0 |
136 |
| 97334 |
BL1320-24140R2-2.0 |
140 |
| 97335 |
BL1320-24144R2-2.0 |
144 |
| 97336 |
BL1320-24148R2-2.0 |
148 |
| 97337 |
BL1320-24152R2-2.0 |
152 |
| 97338 |
BL1320-24156R2-2.0 |
156 |
| 97339 |
BL1320-24160R2-2.0 |
160 |
|
Макет печатной платы
|
|
|
|
|
