| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
|
|
|
гнезда цанговые угловые однорядные для выводного монтажа, шаг 2,54 мм
|

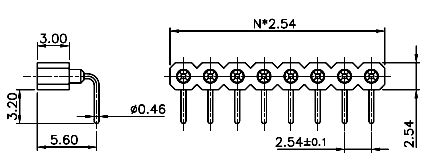

Чертеж
Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
420 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной,(в России приняты названия серий SCSL-XXR, PBSM-1xXXR).
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 136053 |
DS1002-01-1x01R13 |
SCSL-01R, PBSM-1x1R |
1 |
| 136054 |
DS1002-01-1x02R13 |
SCSL-02R, PBSM-1x2R |
2 |
| 136055 |
DS1002-01-1x03R13 |
SCSL-03R, PBSM-1x3R |
3 |
| 136056 |
DS1002-01-1x04R13 |
SCSL-04R, PBSM-1x4R |
4 |
| 136057 |
DS1002-01-1x05R13 |
SCSL-05R, PBSM-1x5R |
5 |
| 136058 |
DS1002-01-1x06R13 |
SCSL-06R, PBSM-1x6R |
6 |
| 136059 |
DS1002-01-1x07R13 |
SCSL-07R, PBSM-1x7R |
7 |
| 136060 |
DS1002-01-1x08R13 |
SCSL-08R, PBSM-1x8R |
8 |
| 136061 |
DS1002-01-1x09R13 |
SCSL-09R, PBSM-1x9R |
9 |
| 136062 |
DS1002-01-1x10R13 |
SCSL-10R, PBSM-1x10R |
10 |
| 136063 |
DS1002-01-1x11R13 |
SCSL-11R, PBSM-1x11R |
11 |
| 136064 |
DS1002-01-1x12R13 |
SCSL-12R, PBSM-1x12R |
12 |
| 136065 |
DS1002-01-1x13R13 |
SCSL-13R, PBSM-1x13R |
13 |
| 136066 |
DS1002-01-1x14R13 |
SCSL-14R, PBSM-1x14R |
14 |
| 136067 |
DS1002-01-1x15R13 |
SCSL-15R, PBSM-1x15R |
15 |
| 136068 |
DS1002-01-1x16R13 |
SCSL-16R, PBSM-1x16R |
16 |
| 136069 |
DS1002-01-1x17R13 |
SCSL-17R, PBSM-1x17R |
17 |
| 136070 |
DS1002-01-1x18R13 |
SCSL-18R, PBSM-1x18R |
18 |
| 136071 |
DS1002-01-1x19R13 |
SCSL-19R, PBSM-1x19R |
19 |
| 136072 |
DS1002-01-1x20R13 |
SCSL-20R, PBSM-1x20R |
20 |
| 136073 |
DS1002-01-1x21R13 |
SCSL-21R, PBSM-1x21R |
21 |
| 136074 |
DS1002-01-1x22R13 |
SCSL-22R, PBSM-1x22R |
22 |
| 136075 |
DS1002-01-1x23R13 |
SCSL-23R, PBSM-1x23R |
23 |
| 136076 |
DS1002-01-1x24R13 |
SCSL-24R, PBSM-1x24R |
24 |
| 136077 |
DS1002-01-1x25R13 |
SCSL-25R, PBSM-1x25R |
25 |
| 136078 |
DS1002-01-1x26R13 |
SCSL-26R, PBSM-1x26R |
26 |
| 136079 |
DS1002-01-1x27R13 |
SCSL-27R, PBSM-1x27R |
27 |
| 136080 |
DS1002-01-1x28R13 |
SCSL-28R, PBSM-1x28R |
28 |
| 136081 |
DS1002-01-1x29R13 |
SCSL-29R, PBSM-1x29R |
29 |
| 136082 |
DS1002-01-1x30R13 |
SCSL-30R, PBSM-1x30R |
30 |
| 136083 |
DS1002-01-1x31R13 |
SCSL-31R, PBSM-1x31R |
31 |
| 136084 |
DS1002-01-1x32R13 |
SCSL-32R, PBSM-1x32R |
32 |
| 136085 |
DS1002-01-1x33R13 |
SCSL-33R, PBSM-1x33R |
33 |
| 136086 |
DS1002-01-1x34R13 |
SCSL-34R, PBSM-1x34R |
34 |
| 136087 |
DS1002-01-1x35R13 |
SCSL-35R, PBSM-1x35R |
35 |
| 136088 |
DS1002-01-1x36R13 |
SCSL-36R, PBSM-1x36R |
36 |
| 136089 |
DS1002-01-1x37R13 |
SCSL-37R, PBSM-1x37R |
37 |
| 136090 |
DS1002-01-1x38R13 |
SCSL-38R, PBSM-1x38R |
38 |
| 136091 |
DS1002-01-1x39R13 |
SCSL-39R, PBSM-1x39R |
39 |
| 136092 |
DS1002-01-1x40R13 |
SCSL-40R, PBSM-1x40R |
40 |
Разметка платы
|
|
|
|
|
