DS1002-05-xXX серия |
|
гнезда цанговые прямые однорядные для выводного монтажа, шаг 2,54 мм, L=4,82 мм
|

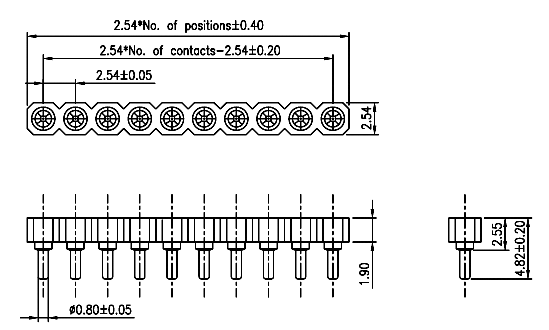

Чертеж
Разметка платы
|
1) Серия:
DS1002-05
2) Количество контактов:
1: 1
....
40: 40
3) Покрытие выводов:
6: лужение
8: напыление золотом
C: золочение 3µ"
A: золочение 10µ"
4) Покрытие гнезд:
6: лужение
8: напыление золотом
C: золочение 3µ"
A: золочение 10µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
Разметка платы
|
|
|
|
|
