| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-06-1xXX серия |
|
гнезда цанговые прямые однорядные для выводного монтажа, шаг 2,54 мм, L=4,20 мм
|

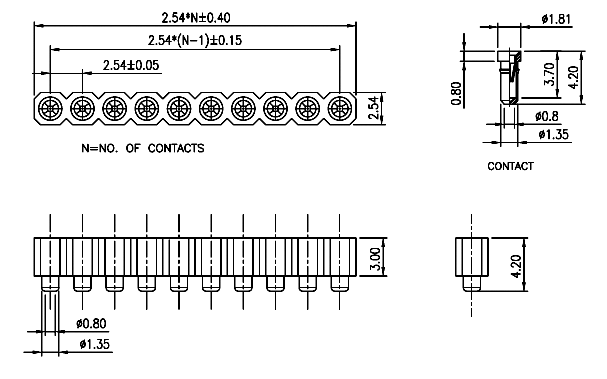

Чертеж
Разметка платы
|
| DS1002-06 |
1 |
40 |
6 |
8 |
| 1 |
2 |
3 |
4 |
5 |
1) Серия:
DS1002-06
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
6: лужение
8: напыление золотом
C: золочение 3µ"
A: золочение 10µ"
5) Покрытие гнезд:
6: лужение
8: напыление золотом
C: золочение 3µ"
A: золочение 10µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
Разметка платы
|
|
|
|
|
