Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

DS1002-07-1xXXyy27 серия

гнезда цанговые прямые однорядные приподнятые для выводного монтажа, шаг 2,54 мм, тип 2, L=12,00 мм


DS1002-07-1xXXyy27 серия, гнезда цанговые прямые однорядные приподнятые для выводного монтажа, шаг 2,54 мм, тип 2, L=12,00 мм

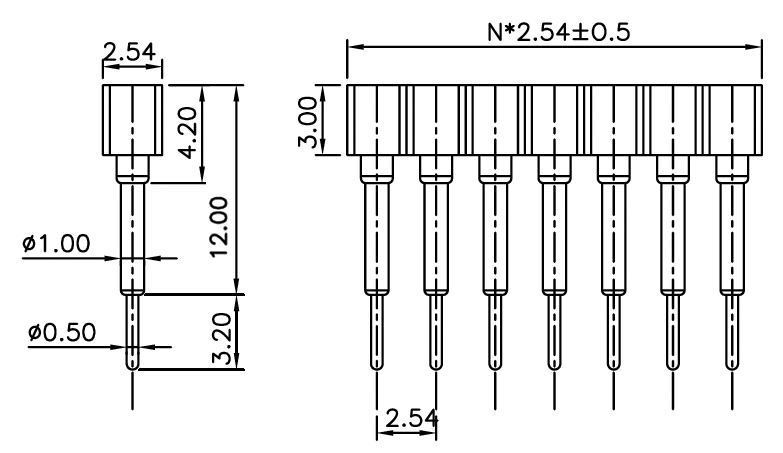

Чертеж
DS1002-07-1xXXyy27 серия, гнезда цанговые прямые однорядные приподнятые для выводного монтажа, шаг 2,54 мм, тип 2, L=12,00 мм

Разметка платы

DS1002-07 1 * 40 1 3 2 7
1 2   3 4 5 6 7

1) Серия:
     DS1002-07
2) Количество рядов:
     1: 1
     2: 2
3) Количество контактов в ряду:
     1: 1
      ....
     40: 40
4) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
6) Тип контактов
     1: тип 1
     2: тип 2
7) Размер L:
     1: 6,00 мм
     2: 7,00 мм
     3: 8,00 мм
     4: 9,00 мм
     5: 10,00 мм
     6: 11,00 мм
     7: 12,00 мм
     8: 14,60 мм

Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
