DS1002-07-2x011311 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=6,00 мм
|

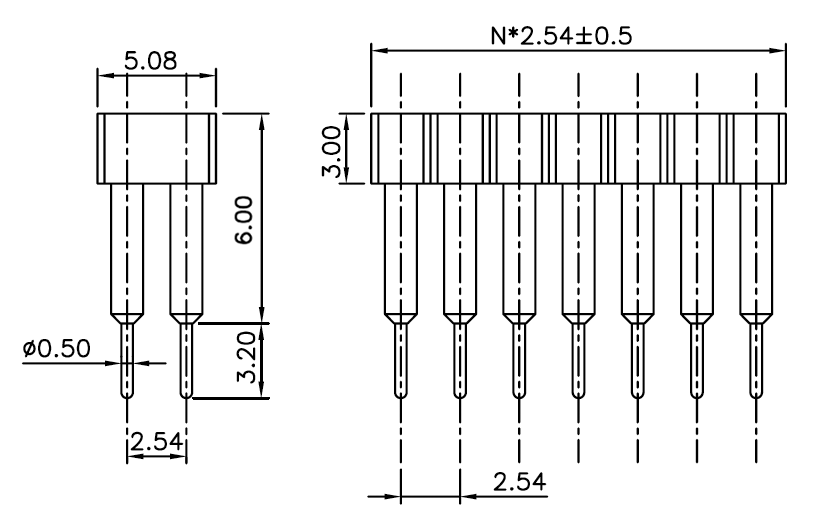

Чертеж
Разметка платы
|
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
1 |
1 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
