Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

DS1002-07-2x011312 серия

гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=7,00 мм


DS1002-07-2x011312 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=7,00 мм

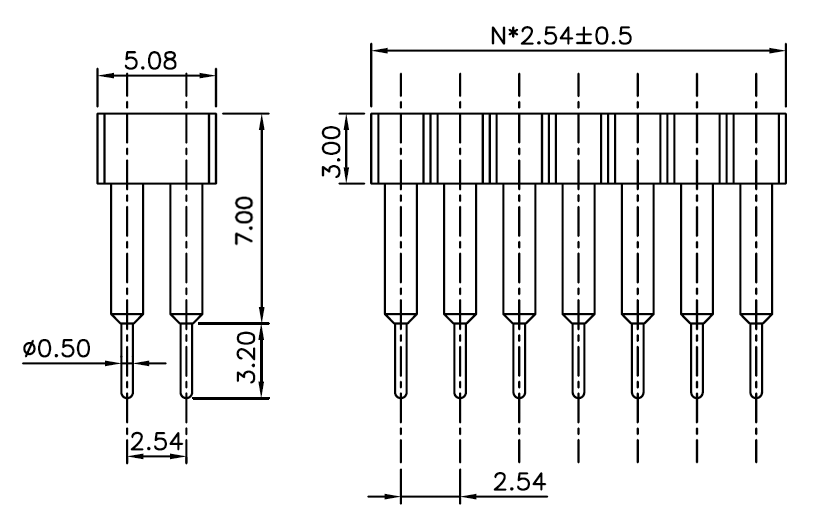

Чертеж
DS1002-07-2x011312 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=7,00 мм

Разметка платы

DS1002-07 1 * 40 1 3 1 2
1 2   3 4 5 6 7

1) Серия:
     DS1002-07
2) Количество рядов:
     1: 1
     2: 2
3) Количество контактов в ряду:
     1: 1
      ....
     40: 40
4) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
6) Тип контактов
     1: тип 1
     2: тип 2
7) Размер L:
     1: 6,00 мм
     2: 7,00 мм
     3: 8,00 мм
     4: 9,00 мм
     5: 10,00 мм
     6: 11,00 мм
     7: 12,00 мм
     8: 14,60 мм

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение


Код товара Наименование товара Количество контактов
164274 DS1002-07-2x011312 2x1
164275 DS1002-07-2x021312 2x2
164276 DS1002-07-2x031312 2x3
164277 DS1002-07-2x041312 2x4
164278 DS1002-07-2x051312 2x5
164279 DS1002-07-2x061312 2x6
164280 DS1002-07-2x071312 2x7
164281 DS1002-07-2x081312 2x8
164282 DS1002-07-2x091312 2x9
164283 DS1002-07-2x101312 2x10
164284 DS1002-07-2x111312 2x11
164285 DS1002-07-2x121312 2x12
164286 DS1002-07-2x131312 2x13
164287 DS1002-07-2x141312 2x14
164288 DS1002-07-2x151312 2x15
164289 DS1002-07-2x161312 2x16
164290 DS1002-07-2x171312 2x17
164291 DS1002-07-2x181312 2x18
164292 DS1002-07-2x191312 2x19
164293 DS1002-07-2x201312 2x20
164294 DS1002-07-2x211312 2x21
164295 DS1002-07-2x221312 2x22
164296 DS1002-07-2x231312 2x23
164297 DS1002-07-2x241312 2x24
164298 DS1002-07-2x251312 2x25
164299 DS1002-07-2x261312 2x26
164300 DS1002-07-2x271312 2x27
164301 DS1002-07-2x281312 2x28
164302 DS1002-07-2x291312 2x29
164303 DS1002-07-2x301312 2x30
164304 DS1002-07-2x311312 2x31
164305 DS1002-07-2x321312 2x32
164306 DS1002-07-2x331312 2x33
164307 DS1002-07-2x341312 2x34
164308 DS1002-07-2x351312 2x35
164309 DS1002-07-2x361312 2x36
164310 DS1002-07-2x371312 2x37
164311 DS1002-07-2x381312 2x38
164312 DS1002-07-2x391312 2x39
164313 DS1002-07-2x401312 2x40

DS1002-07-2x011312 серия, гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=7,00 мм

Разметка платы
