| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-07-2x011317 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=12,00 мм
|

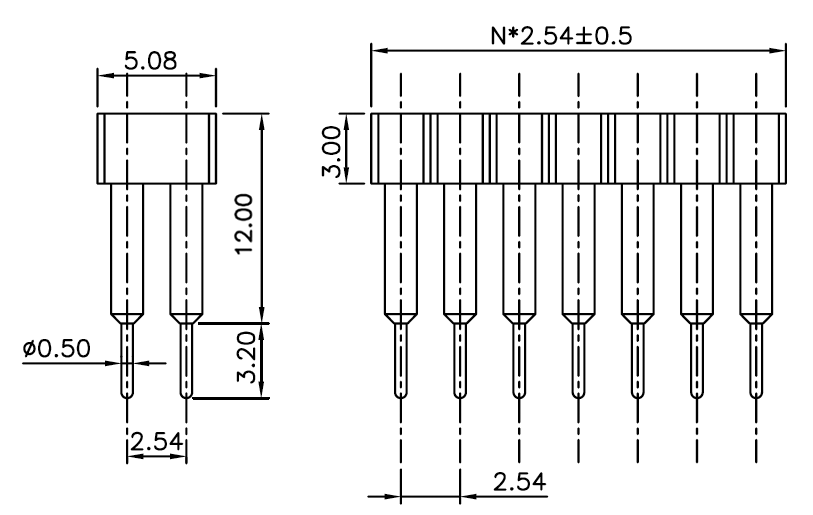

Чертеж
Разметка платы
|
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
1 |
7 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164474 |
DS1002-07-2x011317 |
2x1 |
| 164475 |
DS1002-07-2x021317 |
2x2 |
| 164476 |
DS1002-07-2x031317 |
2x3 |
| 164477 |
DS1002-07-2x041317 |
2x4 |
| 164478 |
DS1002-07-2x051317 |
2x5 |
| 164479 |
DS1002-07-2x061317 |
2x6 |
| 164480 |
DS1002-07-2x071317 |
2x7 |
| 164481 |
DS1002-07-2x081317 |
2x8 |
| 164482 |
DS1002-07-2x091317 |
2x9 |
| 164483 |
DS1002-07-2x101317 |
2x10 |
| 164484 |
DS1002-07-2x111317 |
2x11 |
| 164485 |
DS1002-07-2x121317 |
2x12 |
| 164486 |
DS1002-07-2x131317 |
2x13 |
| 164487 |
DS1002-07-2x141317 |
2x14 |
| 164488 |
DS1002-07-2x151317 |
2x15 |
| 164489 |
DS1002-07-2x161317 |
2x16 |
| 164490 |
DS1002-07-2x171317 |
2x17 |
| 164491 |
DS1002-07-2x181317 |
2x18 |
| 164492 |
DS1002-07-2x191317 |
2x19 |
| 164493 |
DS1002-07-2x201317 |
2x20 |
| 164494 |
DS1002-07-2x211317 |
2x21 |
| 164495 |
DS1002-07-2x221317 |
2x22 |
| 164496 |
DS1002-07-2x231317 |
2x23 |
| 164497 |
DS1002-07-2x241317 |
2x24 |
| 164498 |
DS1002-07-2x251317 |
2x25 |
| 164499 |
DS1002-07-2x261317 |
2x26 |
| 164500 |
DS1002-07-2x271317 |
2x27 |
| 164501 |
DS1002-07-2x281317 |
2x28 |
| 164502 |
DS1002-07-2x291317 |
2x29 |
| 164503 |
DS1002-07-2x301317 |
2x30 |
| 164504 |
DS1002-07-2x311317 |
2x31 |
| 164505 |
DS1002-07-2x321317 |
2x32 |
| 164506 |
DS1002-07-2x331317 |
2x33 |
| 164507 |
DS1002-07-2x341317 |
2x34 |
| 164508 |
DS1002-07-2x351317 |
2x35 |
| 164509 |
DS1002-07-2x361317 |
2x36 |
| 164510 |
DS1002-07-2x371317 |
2x37 |
| 164511 |
DS1002-07-2x381317 |
2x38 |
| 164512 |
DS1002-07-2x391317 |
2x39 |
| 164513 |
DS1002-07-2x401317 |
2x40 |
Разметка платы
|
|
|
|
|
