2211SM-XXG-BX-XXXX серия

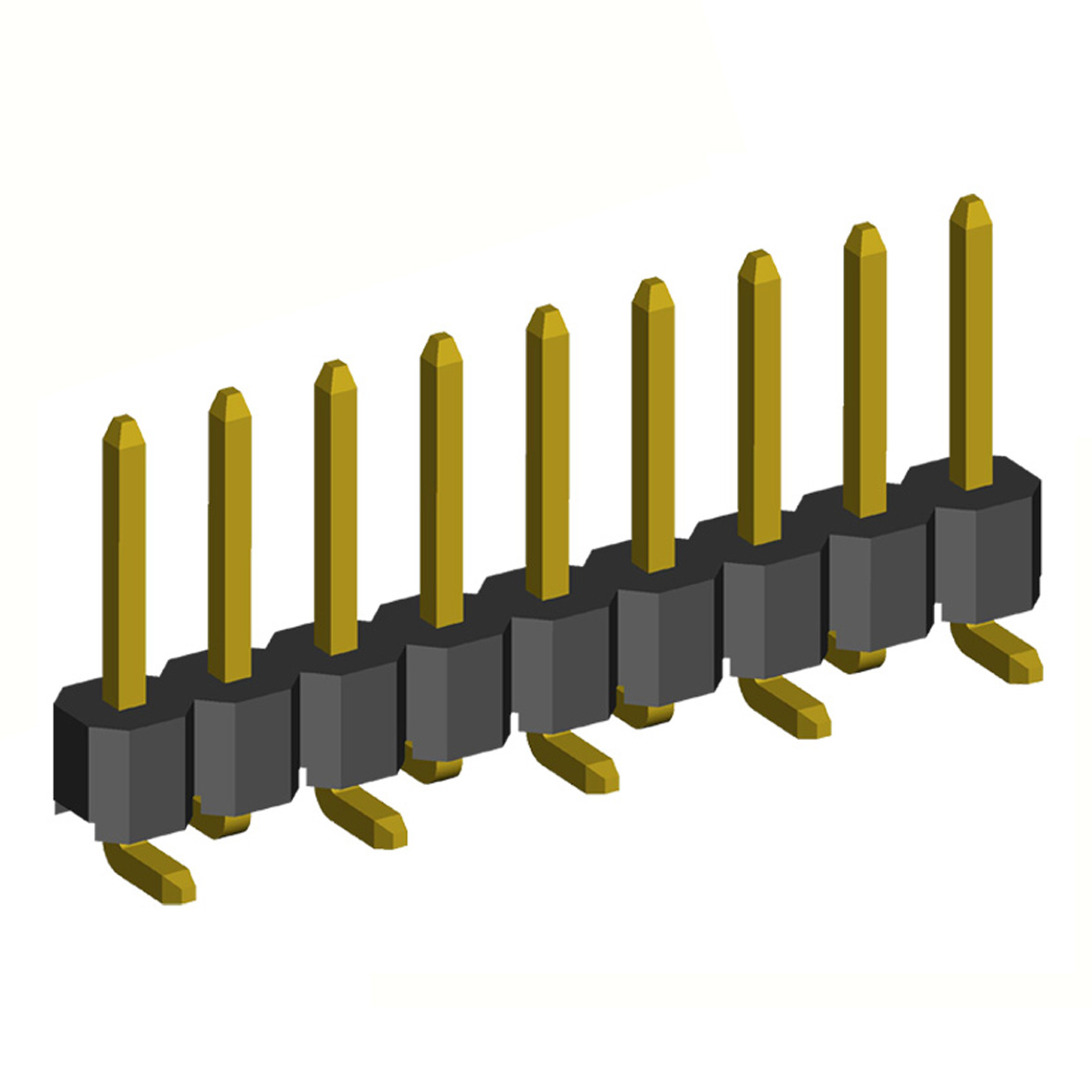

вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм

2211 SM - 01 G - B1 - XXXX 1 2   3 4   5   6 1) серия:      2211 2) изолятор:      SM: для поверхностного монтажа 3) количество контактов (1...40):      01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)      02: 2 контакта      xx: ...      40: 40 контактов 4) покрытие:      G: золочение      T: лужение 5) зеркальное расположение контактов:      B1      B2 6) размеры A и B в десятых долях мм (если не указано, то стандарт 6033 = 6,0 и 3,3 мм):      XXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

B1 тип

B2 тип
