2212111-XXG-XX-XX серия

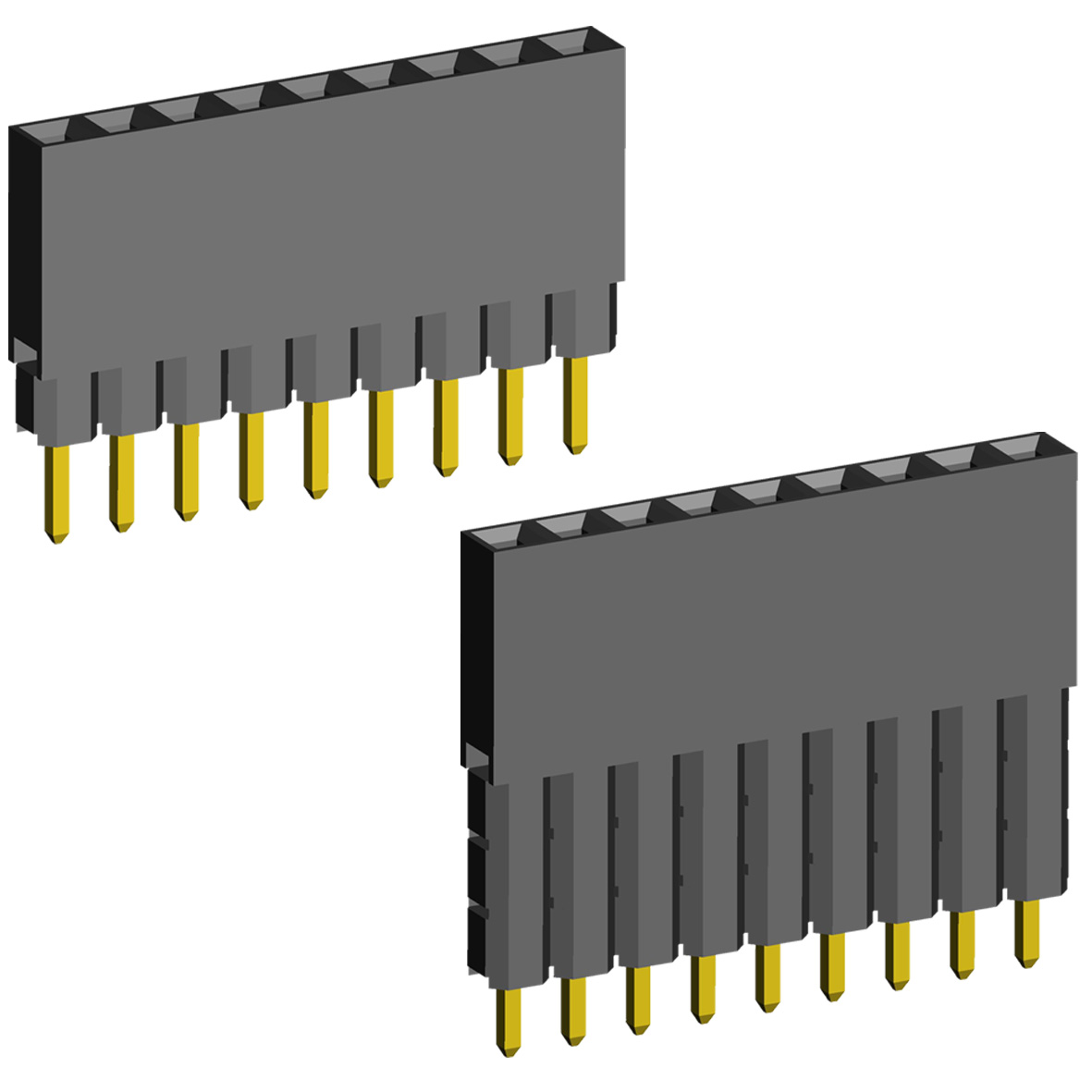

розетки однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54 мм

2212111-XXG-XX серия, розетки однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж

Расположение отверстий на плате

2212111	-	02	G	-	1A
1		2	3		4

1) серия:
     2212111
2) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
3) покрытие:
     G: золочение
4) код высоты изолятора B и длины выводов A (стандарт 1A):

код	Размеры, мм
код	C	D
1A	2,30	11,50
1B	7,35	11,50
2B	4,85	13,59
3B	2,30	16,13
1C	12,20	11,50
2C	9,65	13,59
3C	7,10	16,13
4C	4,60	18,67

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
85963	2212111-02G-1A	2	2,54	5,08
85964	2212111-03G-1A	3	5,08	7,62
85965	2212111-04G-1A	4	7,62	10,16
85966	2212111-05G-1A	5	10,16	12,70
85967	2212111-06G-1A	6	12,70	15,24
85968	2212111-07G-1A	7	15,24	17,78
85969	2212111-08G-1A	8	17,78	20,32
85970	2212111-09G-1A	9	20,32	22,86
85971	2212111-10G-1A	10	22,86	25,40
85972	2212111-11G-1A	11	25,40	27,94
85973	2212111-12G-1A	12	27,94	30,48
85974	2212111-13G-1A	13	30,48	33,02
85975	2212111-14G-1A	14	33,02	35,56
85976	2212111-15G-1A	15	35,56	38,10
85977	2212111-16G-1A	16	38,10	40,64
85978	2212111-17G-1A	17	40,64	43,18
85979	2212111-18G-1A	18	43,18	45,72
85980	2212111-19G-1A	19	45,72	48,26
85981	2212111-20G-1A	20	48,26	50,80
85982	2212111-21G-1A	21	50,80	53,34
85983	2212111-22G-1A	22	53,34	55,88
85984	2212111-23G-1A	23	55,88	58,42
85985	2212111-24G-1A	24	58,42	60,96
85986	2212111-25G-1A	25	60,96	63,50
85987	2212111-26G-1A	26	63,50	66,04
85988	2212111-27G-1A	27	66,04	68,58
85989	2212111-28G-1A	28	68,58	71,12
85990	2212111-29G-1A	29	71,12	73,66
85991	2212111-30G-1A	30	73,66	76,20
85992	2212111-31G-1A	31	76,20	78,74
85993	2212111-32G-1A	32	78,74	81,28
85994	2212111-33G-1A	33	81,28	83,82
85995	2212111-34G-1A	34	83,82	86,36
85996	2212111-35G-1A	35	86,36	88,90
85997	2212111-36G-1A	36	88,90	91,44
85998	2212111-37G-1A	37	91,44	93,98
85999	2212111-38G-1A	38	93,98	96,52
86000	2212111-39G-1A	39	96,52	99,06
86001	2212111-40G-1A	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86002	2212111-02G-1B	2	2,54	5,08
86003	2212111-03G-1B	3	5,08	7,62
86004	2212111-04G-1B	4	7,62	10,16
86005	2212111-05G-1B	5	10,16	12,70
86006	2212111-06G-1B	6	12,70	15,24
86007	2212111-07G-1B	7	15,24	17,78
86008	2212111-08G-1B	8	17,78	20,32
86009	2212111-09G-1B	9	20,32	22,86
86010	2212111-10G-1B	10	22,86	25,40
86011	2212111-11G-1B	11	25,40	27,94
86012	2212111-12G-1B	12	27,94	30,48
86013	2212111-13G-1B	13	30,48	33,02
86014	2212111-14G-1B	14	33,02	35,56
86015	2212111-15G-1B	15	35,56	38,10
86016	2212111-16G-1B	16	38,10	40,64
86017	2212111-17G-1B	17	40,64	43,18
86018	2212111-18G-1B	18	43,18	45,72
86019	2212111-19G-1B	19	45,72	48,26
86020	2212111-20G-1B	20	48,26	50,80
86021	2212111-21G-1B	21	50,80	53,34
86022	2212111-22G-1B	22	53,34	55,88
86023	2212111-23G-1B	23	55,88	58,42
86024	2212111-24G-1B	24	58,42	60,96
86025	2212111-25G-1B	25	60,96	63,50
86026	2212111-26G-1B	26	63,50	66,04
86027	2212111-27G-1B	27	66,04	68,58
86028	2212111-28G-1B	28	68,58	71,12
86029	2212111-29G-1B	29	71,12	73,66
86030	2212111-30G-1B	30	73,66	76,20
86031	2212111-31G-1B	31	76,20	78,74
86032	2212111-32G-1B	32	78,74	81,28
86033	2212111-33G-1B	33	81,28	83,82
86034	2212111-34G-1B	34	83,82	86,36
86035	2212111-35G-1B	35	86,36	88,90
86036	2212111-36G-1B	36	88,90	91,44
86037	2212111-37G-1B	37	91,44	93,98
86038	2212111-38G-1B	38	93,98	96,52
86039	2212111-39G-1B	39	96,52	99,06
86040	2212111-40G-1B	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86041	2212111-02G-2B	2	2,54	5,08
86042	2212111-03G-2B	3	5,08	7,62
86043	2212111-04G-2B	4	7,62	10,16
86044	2212111-05G-2B	5	10,16	12,70
86045	2212111-06G-2B	6	12,70	15,24
86046	2212111-07G-2B	7	15,24	17,78
86047	2212111-08G-2B	8	17,78	20,32
86048	2212111-09G-2B	9	20,32	22,86
86049	2212111-10G-2B	10	22,86	25,40
86050	2212111-11G-2B	11	25,40	27,94
86051	2212111-12G-2B	12	27,94	30,48
86052	2212111-13G-2B	13	30,48	33,02
86053	2212111-14G-2B	14	33,02	35,56
86054	2212111-15G-2B	15	35,56	38,10
86055	2212111-16G-2B	16	38,10	40,64
86056	2212111-17G-2B	17	40,64	43,18
86057	2212111-18G-2B	18	43,18	45,72
86058	2212111-19G-2B	19	45,72	48,26
86059	2212111-20G-2B	20	48,26	50,80
86060	2212111-21G-2B	21	50,80	53,34
86061	2212111-22G-2B	22	53,34	55,88
86062	2212111-23G-2B	23	55,88	58,42
86063	2212111-24G-2B	24	58,42	60,96
86064	2212111-25G-2B	25	60,96	63,50
86065	2212111-26G-2B	26	63,50	66,04
86066	2212111-27G-2B	27	66,04	68,58
86067	2212111-28G-2B	28	68,58	71,12
86068	2212111-29G-2B	29	71,12	73,66
86069	2212111-30G-2B	30	73,66	76,20
86070	2212111-31G-2B	31	76,20	78,74
86071	2212111-32G-2B	32	78,74	81,28
86072	2212111-33G-2B	33	81,28	83,82
86073	2212111-34G-2B	34	83,82	86,36
86074	2212111-35G-2B	35	86,36	88,90
86075	2212111-36G-2B	36	88,90	91,44
86076	2212111-37G-2B	37	91,44	93,98
86077	2212111-38G-2B	38	93,98	96,52
86078	2212111-39G-2B	39	96,52	99,06
86079	2212111-40G-2B	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86080	2212111-02G-3B	2	2,54	5,08
86081	2212111-03G-3B	3	5,08	7,62
86082	2212111-04G-3B	4	7,62	10,16
86083	2212111-05G-3B	5	10,16	12,70
86084	2212111-06G-3B	6	12,70	15,24
86085	2212111-07G-3B	7	15,24	17,78
86086	2212111-08G-3B	8	17,78	20,32
86087	2212111-09G-3B	9	20,32	22,86
86088	2212111-10G-3B	10	22,86	25,40
86089	2212111-11G-3B	11	25,40	27,94
86090	2212111-12G-3B	12	27,94	30,48
86091	2212111-13G-3B	13	30,48	33,02
86092	2212111-14G-3B	14	33,02	35,56
86093	2212111-15G-3B	15	35,56	38,10
86094	2212111-16G-3B	16	38,10	40,64
86095	2212111-17G-3B	17	40,64	43,18
86096	2212111-18G-3B	18	43,18	45,72
86097	2212111-19G-3B	19	45,72	48,26
86098	2212111-20G-3B	20	48,26	50,80
86099	2212111-21G-3B	21	50,80	53,34
86100	2212111-22G-3B	22	53,34	55,88
86101	2212111-23G-3B	23	55,88	58,42
86102	2212111-24G-3B	24	58,42	60,96
86103	2212111-25G-3B	25	60,96	63,50
86104	2212111-26G-3B	26	63,50	66,04
86105	2212111-27G-3B	27	66,04	68,58
86106	2212111-28G-3B	28	68,58	71,12
86107	2212111-29G-3B	29	71,12	73,66
86108	2212111-30G-3B	30	73,66	76,20
86109	2212111-31G-3B	31	76,20	78,74
86110	2212111-32G-3B	32	78,74	81,28
86111	2212111-33G-3B	33	81,28	83,82
86112	2212111-34G-3B	34	83,82	86,36
86113	2212111-35G-3B	35	86,36	88,90
86114	2212111-36G-3B	36	88,90	91,44
86115	2212111-37G-3B	37	91,44	93,98
86116	2212111-38G-3B	38	93,98	96,52
86117	2212111-39G-3B	39	96,52	99,06
86118	2212111-40G-3B	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86119	2212111-02G-1C	2	2,54	5,08
86120	2212111-03G-1C	3	5,08	7,62
86121	2212111-04G-1C	4	7,62	10,16
86122	2212111-05G-1C	5	10,16	12,70
86123	2212111-06G-1C	6	12,70	15,24
86124	2212111-07G-1C	7	15,24	17,78
86125	2212111-08G-1C	8	17,78	20,32
86126	2212111-09G-1C	9	20,32	22,86
86127	2212111-10G-1C	10	22,86	25,40
86128	2212111-11G-1C	11	25,40	27,94
86129	2212111-12G-1C	12	27,94	30,48
86130	2212111-13G-1C	13	30,48	33,02
86131	2212111-14G-1C	14	33,02	35,56
86132	2212111-15G-1C	15	35,56	38,10
86133	2212111-16G-1C	16	38,10	40,64
86134	2212111-17G-1C	17	40,64	43,18
86135	2212111-18G-1C	18	43,18	45,72
86136	2212111-19G-1C	19	45,72	48,26
86137	2212111-20G-1C	20	48,26	50,80
86138	2212111-21G-1C	21	50,80	53,34
86139	2212111-22G-1C	22	53,34	55,88
86140	2212111-23G-1C	23	55,88	58,42
86141	2212111-24G-1C	24	58,42	60,96
86142	2212111-25G-1C	25	60,96	63,50
86143	2212111-26G-1C	26	63,50	66,04
86144	2212111-27G-1C	27	66,04	68,58
86145	2212111-28G-1C	28	68,58	71,12
86146	2212111-29G-1C	29	71,12	73,66
86147	2212111-30G-1C	30	73,66	76,20
86148	2212111-31G-1C	31	76,20	78,74
86149	2212111-32G-1C	32	78,74	81,28
86150	2212111-33G-1C	33	81,28	83,82
86151	2212111-34G-1C	34	83,82	86,36
86152	2212111-35G-1C	35	86,36	88,90
86153	2212111-36G-1C	36	88,90	91,44
86154	2212111-37G-1C	37	91,44	93,98
86155	2212111-38G-1C	38	93,98	96,52
86156	2212111-39G-1C	39	96,52	99,06
86157	2212111-40G-1C	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86158	2212111-02G-2C	2	2,54	5,08
86159	2212111-03G-2C	3	5,08	7,62
86160	2212111-04G-2C	4	7,62	10,16
86161	2212111-05G-2C	5	10,16	12,70
86162	2212111-06G-2C	6	12,70	15,24
86163	2212111-07G-2C	7	15,24	17,78
86164	2212111-08G-2C	8	17,78	20,32
86165	2212111-09G-2C	9	20,32	22,86
86166	2212111-10G-2C	10	22,86	25,40
86167	2212111-11G-2C	11	25,40	27,94
86168	2212111-12G-2C	12	27,94	30,48
86169	2212111-13G-2C	13	30,48	33,02
86170	2212111-14G-2C	14	33,02	35,56
86171	2212111-15G-2C	15	35,56	38,10
86172	2212111-16G-2C	16	38,10	40,64
86173	2212111-17G-2C	17	40,64	43,18
86174	2212111-18G-2C	18	43,18	45,72
86175	2212111-19G-2C	19	45,72	48,26
86176	2212111-20G-2C	20	48,26	50,80
86177	2212111-21G-2C	21	50,80	53,34
86178	2212111-22G-2C	22	53,34	55,88
86179	2212111-23G-2C	23	55,88	58,42
86180	2212111-24G-2C	24	58,42	60,96
86181	2212111-25G-2C	25	60,96	63,50
86182	2212111-26G-2C	26	63,50	66,04
86183	2212111-27G-2C	27	66,04	68,58
86184	2212111-28G-2C	28	68,58	71,12
86185	2212111-29G-2C	29	71,12	73,66
86186	2212111-30G-2C	30	73,66	76,20
86187	2212111-31G-2C	31	76,20	78,74
86188	2212111-32G-2C	32	78,74	81,28
86189	2212111-33G-2C	33	81,28	83,82
86190	2212111-34G-2C	34	83,82	86,36
86191	2212111-35G-2C	35	86,36	88,90
86192	2212111-36G-2C	36	88,90	91,44
86193	2212111-37G-2C	37	91,44	93,98
86194	2212111-38G-2C	38	93,98	96,52
86195	2212111-39G-2C	39	96,52	99,06
86196	2212111-40G-2C	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86197	2212111-02G-3C	2	2,54	5,08
86198	2212111-03G-3C	3	5,08	7,62
86199	2212111-04G-3C	4	7,62	10,16
86200	2212111-05G-3C	5	10,16	12,70
86201	2212111-06G-3C	6	12,70	15,24
86202	2212111-07G-3C	7	15,24	17,78
86203	2212111-08G-3C	8	17,78	20,32
86204	2212111-09G-3C	9	20,32	22,86
86205	2212111-10G-3C	10	22,86	25,40
86206	2212111-11G-3C	11	25,40	27,94
86207	2212111-12G-3C	12	27,94	30,48
86208	2212111-13G-3C	13	30,48	33,02
86209	2212111-14G-3C	14	33,02	35,56
86210	2212111-15G-3C	15	35,56	38,10
86211	2212111-16G-3C	16	38,10	40,64
86212	2212111-17G-3C	17	40,64	43,18
86213	2212111-18G-3C	18	43,18	45,72
86214	2212111-19G-3C	19	45,72	48,26
86215	2212111-20G-3C	20	48,26	50,80
86216	2212111-21G-3C	21	50,80	53,34
86217	2212111-22G-3C	22	53,34	55,88
86218	2212111-23G-3C	23	55,88	58,42
86219	2212111-24G-3C	24	58,42	60,96
86220	2212111-25G-3C	25	60,96	63,50
86221	2212111-26G-3C	26	63,50	66,04
86222	2212111-27G-3C	27	66,04	68,58
86223	2212111-28G-3C	28	68,58	71,12
86224	2212111-29G-3C	29	71,12	73,66
86225	2212111-30G-3C	30	73,66	76,20
86226	2212111-31G-3C	31	76,20	78,74
86227	2212111-32G-3C	32	78,74	81,28
86228	2212111-33G-3C	33	81,28	83,82
86229	2212111-34G-3C	34	83,82	86,36
86230	2212111-35G-3C	35	86,36	88,90
86231	2212111-36G-3C	36	88,90	91,44
86232	2212111-37G-3C	37	91,44	93,98
86233	2212111-38G-3C	38	93,98	96,52
86234	2212111-39G-3C	39	96,52	99,06
86235	2212111-40G-3C	40	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86547	2214113-02G-4C	2	2,54	5,08
86548	2214113-03G-4C	3	5,08	7,62
86549	2214113-04G-4C	4	7,62	10,16
86550	2214113-05G-4C	5	10,16	12,70
86551	2214113-06G-4C	6	12,70	15,24
86552	2214113-07G-4C	7	15,24	17,78
86553	2214113-08G-4C	8	17,78	20,32
86554	2214113-09G-4C	9	20,32	22,86
86555	2214113-10G-4C	10	22,86	25,40
86556	2214113-11G-4C	11	25,40	27,94
86557	2214113-12G-4C	12	27,94	30,48
86558	2214113-13G-4C	13	30,48	33,02
86559	2214113-14G-4C	14	33,02	35,56
86560	2214113-15G-4C	15	35,56	38,10
86561	2214113-16G-4C	16	38,10	40,64
86562	2214113-17G-4C	17	40,64	43,18
86563	2214113-18G-4C	18	43,18	45,72
86564	2214113-19G-4C	19	45,72	48,26
86565	2214113-20G-4C	20	48,26	50,80
86566	2214113-21G-4C	21	50,80	53,34
86567	2214113-22G-4C	22	53,34	55,88
86568	2214113-23G-4C	23	55,88	58,42
86569	2214113-24G-4C	24	58,42	60,96
86570	2214113-25G-4C	25	60,96	63,50
86571	2214113-26G-4C	26	63,50	66,04
86572	2214113-27G-4C	27	66,04	68,58
86573	2214113-28G-4C	28	68,58	71,12
86574	2214113-29G-4C	29	71,12	73,66
86575	2214113-30G-4C	30	73,66	76,20
86576	2214113-31G-4C	31	76,20	78,74
86577	2214113-32G-4C	32	78,74	81,28
86578	2214113-33G-4C	33	81,28	83,82
86579	2214113-34G-4C	34	83,82	86,36
86580	2214113-35G-4C	35	86,36	88,90
86581	2214113-36G-4C	36	88,90	91,44
86582	2214113-37G-4C	37	91,44	93,98
86583	2214113-38G-4C	38	93,98	96,52
86584	2214113-39G-4C	39	96,52	99,06
86585	2214113-40G-4C	40	99,06	101,60

Расположение отверстий на плате

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ru
Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
