2212BR-XXG серия |
|

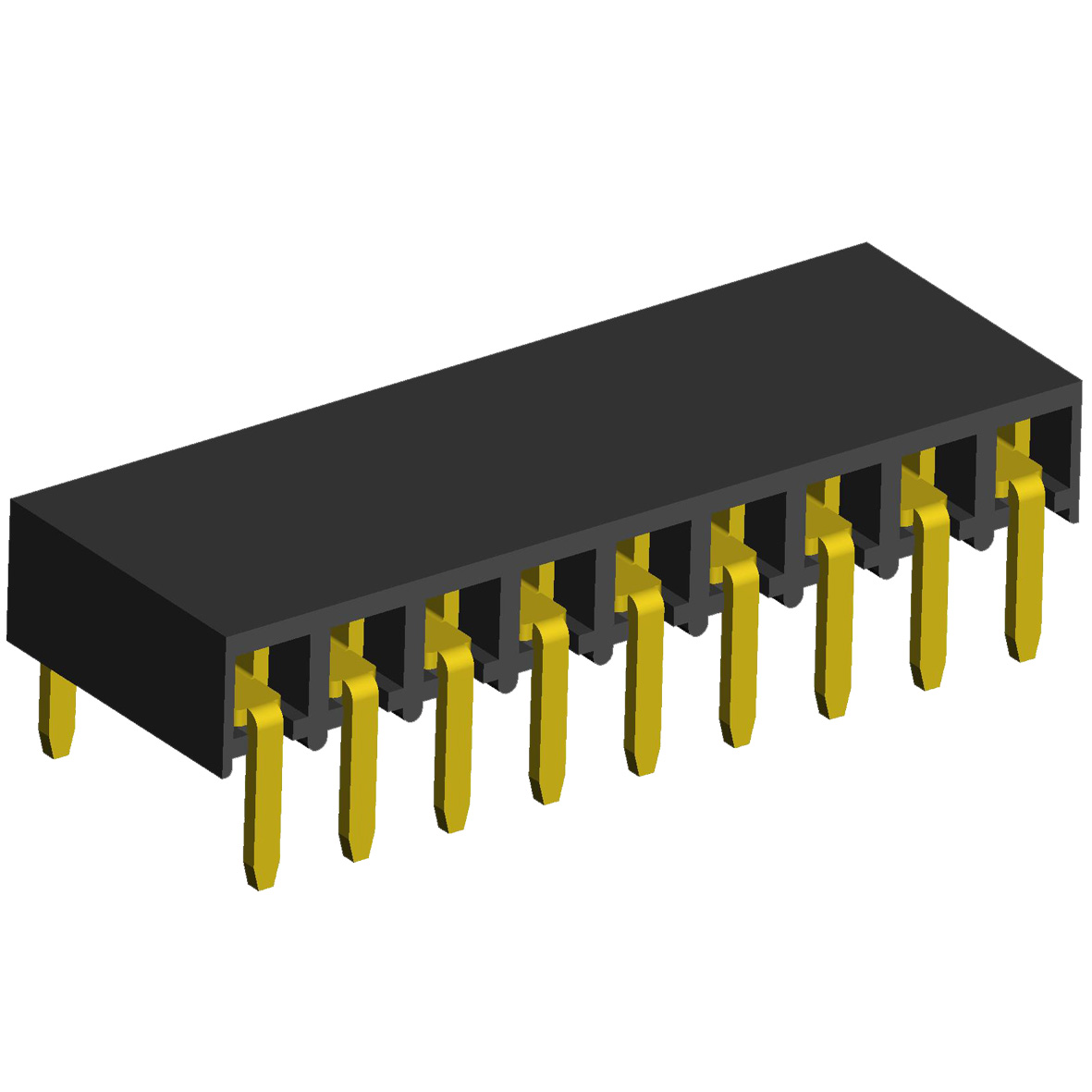

розетки с боковым входом однорядные (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
1) серия:
2212
2) изолятор:
BR: боковой вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 66973 |
2212BR-02G |
2 |
2,54 |
5,08 |
| 66974 |
2212BR-03G |
3 |
5,08 |
7,62 |
| 66975 |
2212BR-04G |
4 |
7,62 |
10,16 |
| 66976 |
2212BR-05G |
5 |
10,16 |
12,70 |
| 66977 |
2212BR-06G |
6 |
12,70 |
15,24 |
| 66978 |
2212BR-07G |
7 |
15,24 |
17,78 |
| 66979 |
2212BR-08G |
8 |
17,78 |
20,32 |
| 66980 |
2212BR-09G |
9 |
20,32 |
22,86 |
| 66981 |
2212BR-10G |
10 |
22,86 |
25,40 |
| 66982 |
2212BR-11G |
11 |
25,40 |
27,94 |
| 66983 |
2212BR-12G |
12 |
27,94 |
30,48 |
| 66984 |
2212BR-13G |
13 |
30,48 |
33,02 |
| 66985 |
2212BR-14G |
14 |
33,02 |
35,56 |
| 66986 |
2212BR-15G |
15 |
35,56 |
38,10 |
| 66987 |
2212BR-16G |
16 |
38,10 |
40,64 |
| 66988 |
2212BR-17G |
17 |
40,64 |
43,18 |
| 66989 |
2212BR-18G |
18 |
43,18 |
45,72 |
| 66990 |
2212BR-19G |
19 |
45,72 |
48,26 |
| 66991 |
2212BR-20G |
20 |
48,26 |
50,80 |
| 66992 |
2212BR-21G |
21 |
50,80 |
53,34 |
| 66993 |
2212BR-22G |
22 |
53,34 |
55,88 |
| 66994 |
2212BR-23G |
23 |
55,88 |
58,42 |
| 66995 |
2212BR-24G |
24 |
58,42 |
60,96 |
| 66996 |
2212BR-25G |
25 |
60,96 |
63,50 |
| 66997 |
2212BR-26G |
26 |
63,50 |
66,04 |
| 66998 |
2212BR-27G |
27 |
66,04 |
68,58 |
| 66999 |
2212BR-28G |
28 |
68,58 |
71,12 |
| 67000 |
2212BR-29G |
29 |
71,12 |
73,66 |
| 67001 |
2212BR-30G |
30 |
73,66 |
76,20 |
| 67002 |
2212BR-31G |
31 |
76,20 |
78,74 |
| 67003 |
2212BR-32G |
32 |
78,74 |
81,28 |
| 67004 |
2212BR-33G |
33 |
81,28 |
83,82 |
| 67005 |
2212BR-34G |
34 |
83,82 |
86,36 |
| 67006 |
2212BR-35G |
35 |
86,36 |
88,90 |
| 67007 |
2212BR-36G |
36 |
88,90 |
91,44 |
| 67008 |
2212BR-37G |
37 |
91,44 |
93,98 |
| 67009 |
2212BR-38G |
38 |
93,98 |
96,52 |
| 67010 |
2212BR-39G |
39 |
96,52 |
99,06 |
| 67011 |
2212BR-40G |
40 |
99,06 |
101,60 |
Расположение отверстий на плате
|
|
|
|
|
