2212DS-XXG-85-BRB серия |
|

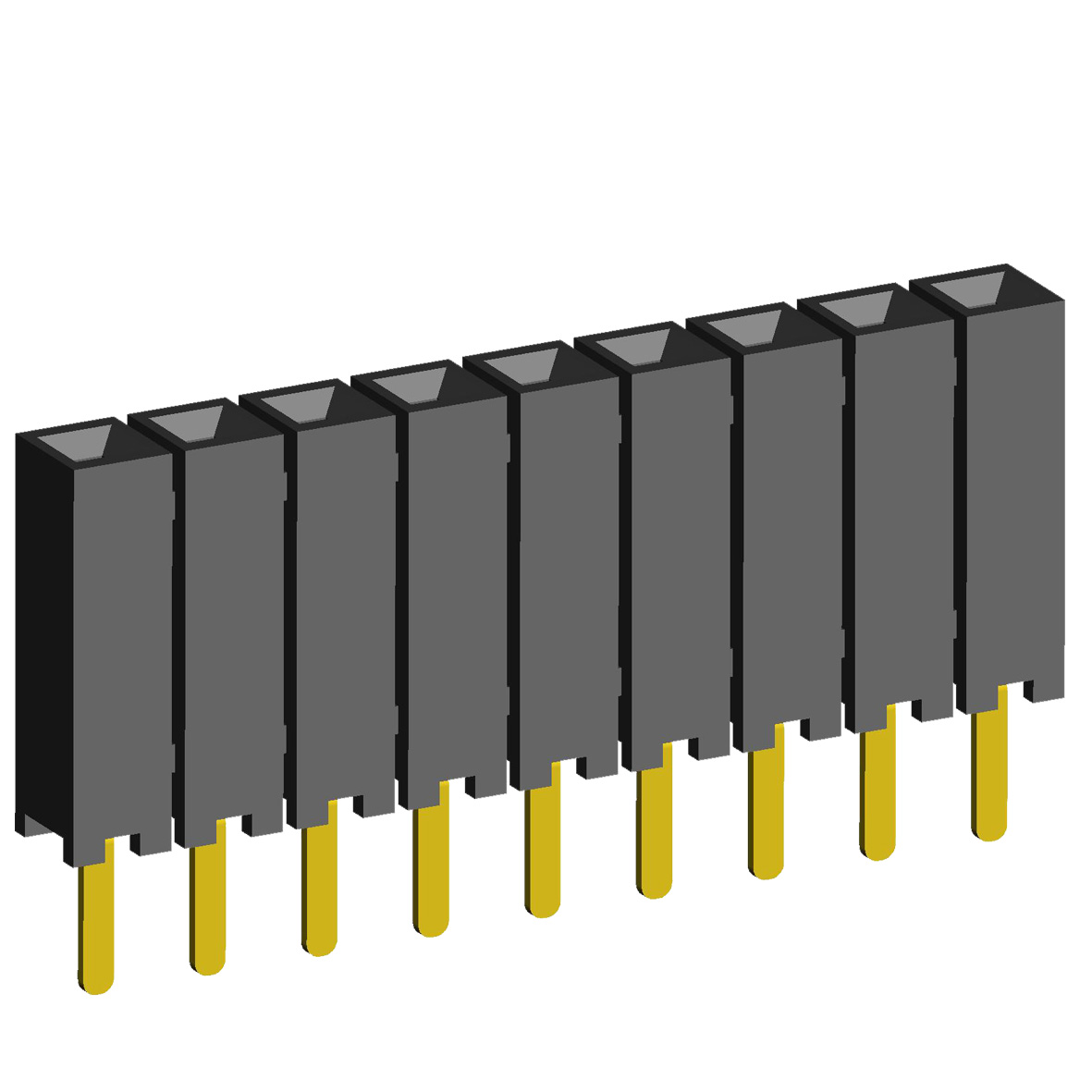

розетки однорядные с увеличенным ломким изолятором (гнездо) на плату
для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 мм
|
|

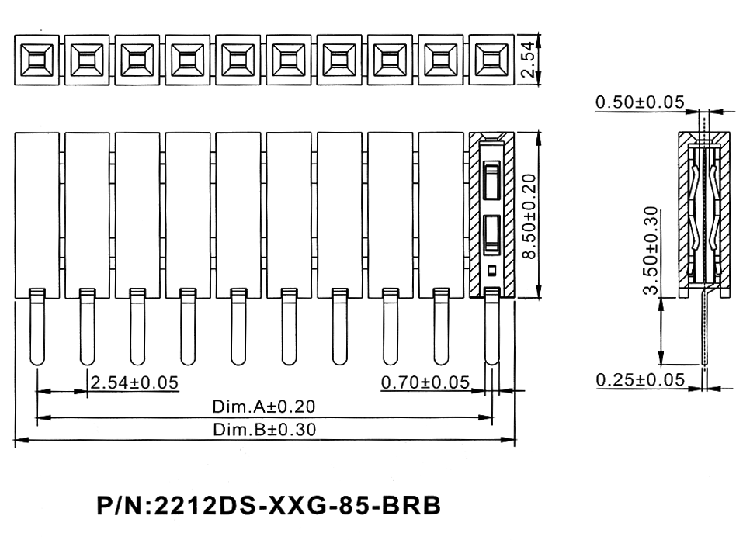

Чертеж
Расположение отверстий на плате
 |
| 2212 |
DS |
- |
02 |
G |
- |
85 |
- |
BRB |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
1) серия:
2212
2) изолятор:
DS: верхний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) ломаемый тип:
BRB
|
Розетки данной серии изготавливаются на фабрике методом литья в виде линеек на 40 контактов. Их можно ломать на нужное количество контактов, но можно также заказать нарезку на фабрике на специальном приспособлении. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 66486 |
2212DS-02G-85-BRB |
2 |
2,54 |
4,78 |
| 66487 |
2212DS-03G-85-BRB |
3 |
5,08 |
7,32 |
| 66488 |
2212DS-04G-85-BRB |
4 |
7,62 |
9,86 |
| 66489 |
2212DS-05G-85-BRB |
5 |
10,16 |
12,40 |
| 66490 |
2212DS-06G-85-BRB |
6 |
12,70 |
14,94 |
| 66491 |
2212DS-07G-85-BRB |
7 |
15,24 |
17,48 |
| 66492 |
2212DS-08G-85-BRB |
8 |
17,78 |
20,02 |
| 66493 |
2212DS-09G-85-BRB |
9 |
20,32 |
22,56 |
| 66494 |
2212DS-10G-85-BRB |
10 |
22,86 |
25,10 |
| 66495 |
2212DS-11G-85-BRB |
11 |
25,40 |
27,64 |
| 66496 |
2212DS-12G-85-BRB |
12 |
27,94 |
30,18 |
| 66497 |
2212DS-13G-85-BRB |
13 |
30,48 |
32,72 |
| 66498 |
2212DS-14G-85-BRB |
14 |
33,02 |
35,26 |
| 66499 |
2212DS-15G-85-BRB |
15 |
35,56 |
37,80 |
| 66500 |
2212DS-16G-85-BRB |
16 |
38,10 |
40,34 |
| 66501 |
2212DS-17G-85-BRB |
17 |
40,64 |
42,88 |
| 66502 |
2212DS-18G-85-BRB |
18 |
43,18 |
45,42 |
| 66503 |
2212DS-19G-85-BRB |
19 |
45,72 |
47,96 |
| 66504 |
2212DS-20G-85-BRB |
20 |
48,26 |
50,50 |
| 66505 |
2212DS-21G-85-BRB |
21 |
50,80 |
53,04 |
| 66506 |
2212DS-22G-85-BRB |
22 |
53,34 |
55,58 |
| 66507 |
2212DS-23G-85-BRB |
23 |
55,88 |
58,12 |
| 66508 |
2212DS-24G-85-BRB |
24 |
58,42 |
60,66 |
| 66509 |
2212DS-25G-85-BRB |
25 |
60,96 |
63,20 |
| 66510 |
2212DS-26G-85-BRB |
26 |
63,50 |
65,74 |
| 66511 |
2212DS-27G-85-BRB |
27 |
66,04 |
68,28 |
| 66512 |
2212DS-28G-85-BRB |
28 |
68,58 |
70,82 |
| 66513 |
2212DS-29G-85-BRB |
29 |
71,12 |
73,36 |
| 66514 |
2212DS-30G-85-BRB |
30 |
73,66 |
75,90 |
| 66515 |
2212DS-31G-85-BRB |
31 |
76,20 |
78,44 |
| 66516 |
2212DS-32G-85-BRB |
32 |
78,74 |
80,98 |
| 66517 |
2212DS-33G-85-BRB |
33 |
81,28 |
83,52 |
| 66518 |
2212DS-34G-85-BRB |
34 |
83,82 |
86,06 |
| 66519 |
2212DS-35G-85-BRB |
35 |
86,36 |
88,60 |
| 66520 |
2212DS-36G-85-BRB |
36 |
88,90 |
91,14 |
| 66521 |
2212DS-37G-85-BRB |
37 |
91,44 |
93,68 |
| 66522 |
2212DS-38G-85-BRB |
38 |
93,98 |
96,22 |
| 66523 |
2212DS-39G-85-BRB |
39 |
96,52 |
98,76 |
| 66524 |
2212DS-40G-85-BRB |
40 |
99,06 |
101,30 |
Расположение отверстий на плате
|
|
|
|
|
