| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

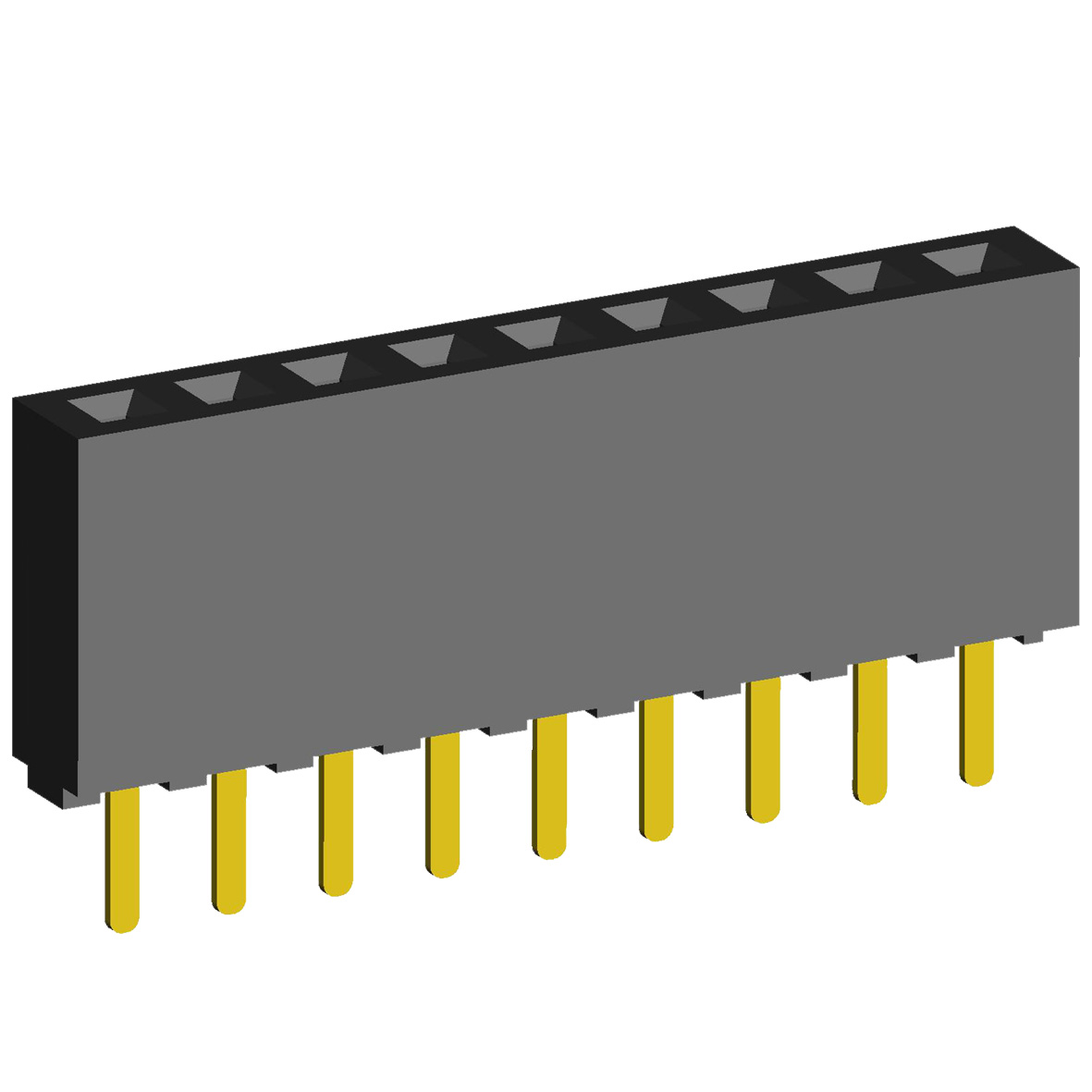

2212DS-XXG-85 серия |
|
розетки однорядные на плату (гнездо) для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2212 |
DS |
- |
02 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
DS: верхний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 66411 |
2212DS-02G-85 |
2 |
2,54 |
6,08 |
| 66412 |
2212DS-03G-85 |
3 |
5,08 |
8,62 |
| 66413 |
2212DS-04G-85 |
4 |
7,62 |
11,16 |
| 66414 |
2212DS-05G-85 |
5 |
10,16 |
13,70 |
| 66415 |
2212DS-06G-85 |
6 |
12,70 |
16,24 |
| 66416 |
2212DS-07G-85 |
7 |
15,24 |
18,78 |
| 66417 |
2212DS-08G-85 |
8 |
17,78 |
21,32 |
| 66418 |
2212DS-09G-85 |
9 |
20,32 |
23,86 |
| 24124 |
2212DS-10G-85 |
10 |
22,86 |
26,40 |
| 66419 |
2212DS-11G-85 |
11 |
25,40 |
28,94 |
| 66420 |
2212DS-12G-85 |
12 |
27,94 |
31,48 |
| 66421 |
2212DS-13G-85 |
13 |
30,48 |
34,02 |
| 66422 |
2212DS-14G-85 |
14 |
33,02 |
36,56 |
| 66423 |
2212DS-15G-85 |
15 |
35,56 |
39,10 |
| 66424 |
2212DS-16G-85 |
16 |
38,10 |
41,64 |
| 66425 |
2212DS-17G-85 |
17 |
40,64 |
44,18 |
| 66426 |
2212DS-18G-85 |
18 |
43,18 |
46,72 |
| 66427 |
2212DS-19G-85 |
19 |
45,72 |
49,26 |
| 66428 |
2212DS-20G-85 |
20 |
48,26 |
51,80 |
| 66429 |
2212DS-21G-85 |
21 |
50,80 |
54,34 |
| 66430 |
2212DS-22G-85 |
22 |
53,34 |
56,88 |
| 66431 |
2212DS-23G-85 |
23 |
55,88 |
59,42 |
| 66432 |
2212DS-24G-85 |
24 |
58,42 |
61,96 |
| 66433 |
2212DS-25G-85 |
25 |
60,96 |
64,50 |
| 66434 |
2212DS-26G-85 |
26 |
63,50 |
67,04 |
| 66435 |
2212DS-27G-85 |
27 |
66,04 |
69,58 |
| 66436 |
2212DS-28G-85 |
28 |
68,58 |
72,12 |
| 66437 |
2212DS-29G-85 |
29 |
71,12 |
74,66 |
| 66438 |
2212DS-30G-85 |
30 |
73,66 |
77,20 |
| 66439 |
2212DS-31G-85 |
31 |
76,20 |
79,74 |
| 66440 |
2212DS-32G-85 |
32 |
78,74 |
82,28 |
| 66441 |
2212DS-33G-85 |
33 |
81,28 |
84,82 |
| 66442 |
2212DS-34G-85 |
34 |
83,82 |
87,36 |
| 66443 |
2212DS-35G-85 |
35 |
86,36 |
89,90 |
| 66444 |
2212DS-36G-85 |
36 |
88,90 |
92,44 |
| 66445 |
2212DS-37G-85 |
37 |
91,44 |
94,98 |
| 66446 |
2212DS-38G-85 |
38 |
93,98 |
97,52 |
| 66447 |
2212DS-39G-85 |
39 |
96,52 |
100,06 |
| 66448 |
2212DS-40G-85 |
40 |
99,06 |
102,60 |
Расположение отверстий на плате
|
|
|
|
|
