| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

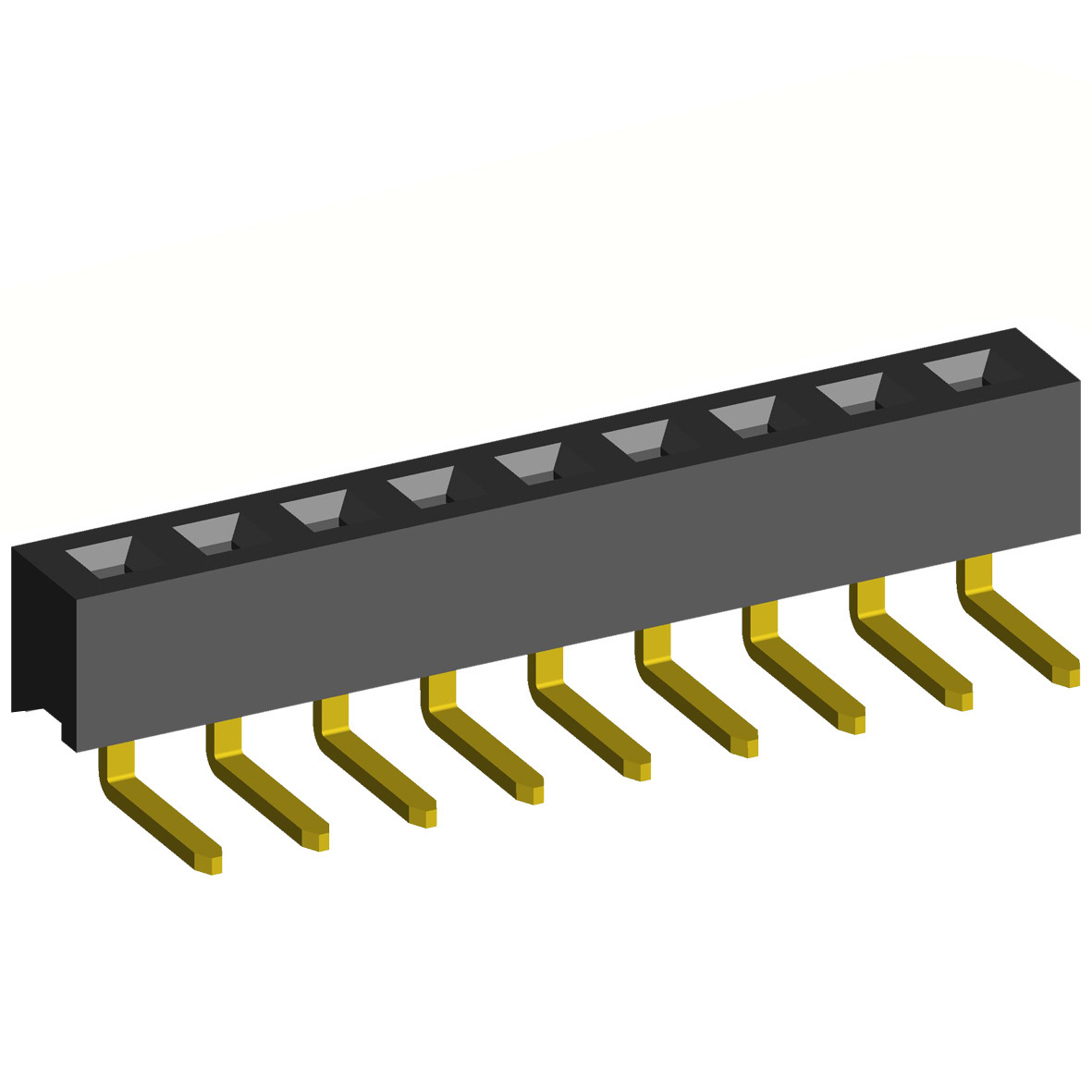

2212R-XXG-36 серия |
|
розетки однорядные угловые на плату (гнездо) для монтажа в отверстия, высота изолятора 3,6 мм; шаг 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2212 |
R |
- |
02 |
G |
- |
36 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
R: угловой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
36
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 66525 |
2212R-02G-36 |
2 |
2,54 |
5,58 |
| 66526 |
2212R-03G-36 |
3 |
5,08 |
8,12 |
| 66527 |
2212R-04G-36 |
4 |
7,62 |
10,66 |
| 66528 |
2212R-05G-36 |
5 |
10,16 |
13,20 |
| 66529 |
2212R-06G-36 |
6 |
12,70 |
15,74 |
| 66530 |
2212R-07G-36 |
7 |
15,24 |
18,28 |
| 66531 |
2212R-08G-36 |
8 |
17,78 |
20,82 |
| 66532 |
2212R-09G-36 |
9 |
20,32 |
23,36 |
| 66533 |
2212R-10G-36 |
10 |
22,86 |
25,90 |
| 66534 |
2212R-11G-36 |
11 |
25,40 |
28,44 |
| 66535 |
2212R-12G-36 |
12 |
27,94 |
30,98 |
| 66536 |
2212R-13G-36 |
13 |
30,48 |
33,52 |
| 66537 |
2212R-14G-36 |
14 |
33,02 |
36,06 |
| 66538 |
2212R-15G-36 |
15 |
35,56 |
38,60 |
| 66539 |
2212R-16G-36 |
16 |
38,10 |
41,14 |
| 66540 |
2212R-17G-36 |
17 |
40,64 |
43,68 |
| 66541 |
2212R-18G-36 |
18 |
43,18 |
46,22 |
| 66542 |
2212R-19G-36 |
19 |
45,72 |
48,76 |
| 66543 |
2212R-20G-36 |
20 |
48,26 |
51,30 |
| 66544 |
2212R-21G-36 |
21 |
50,80 |
53,84 |
| 66545 |
2212R-22G-36 |
22 |
53,34 |
56,38 |
| 66546 |
2212R-23G-36 |
23 |
55,88 |
58,92 |
| 66547 |
2212R-24G-36 |
24 |
58,42 |
61,46 |
| 66548 |
2212R-25G-36 |
25 |
60,96 |
64,00 |
| 66549 |
2212R-26G-36 |
26 |
63,50 |
66,54 |
| 66550 |
2212R-27G-36 |
27 |
66,04 |
69,08 |
| 66551 |
2212R-28G-36 |
28 |
68,58 |
71,62 |
| 66552 |
2212R-29G-36 |
29 |
71,12 |
74,16 |
| 66553 |
2212R-30G-36 |
30 |
73,66 |
76,70 |
| 66554 |
2212R-31G-36 |
31 |
76,20 |
79,24 |
| 66555 |
2212R-32G-36 |
32 |
78,74 |
81,78 |
| 66556 |
2212R-33G-36 |
33 |
81,28 |
84,32 |
| 66557 |
2212R-34G-36 |
34 |
83,82 |
86,86 |
| 66558 |
2212R-35G-36 |
35 |
86,36 |
89,40 |
| 66559 |
2212R-36G-36 |
36 |
88,90 |
91,94 |
| 66560 |
2212R-37G-36 |
37 |
91,44 |
94,48 |
| 66561 |
2212R-38G-36 |
38 |
93,98 |
97,02 |
| 66562 |
2212R-39G-36 |
39 |
96,52 |
99,56 |
| 66563 |
2212R-40G-36 |
40 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
