| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

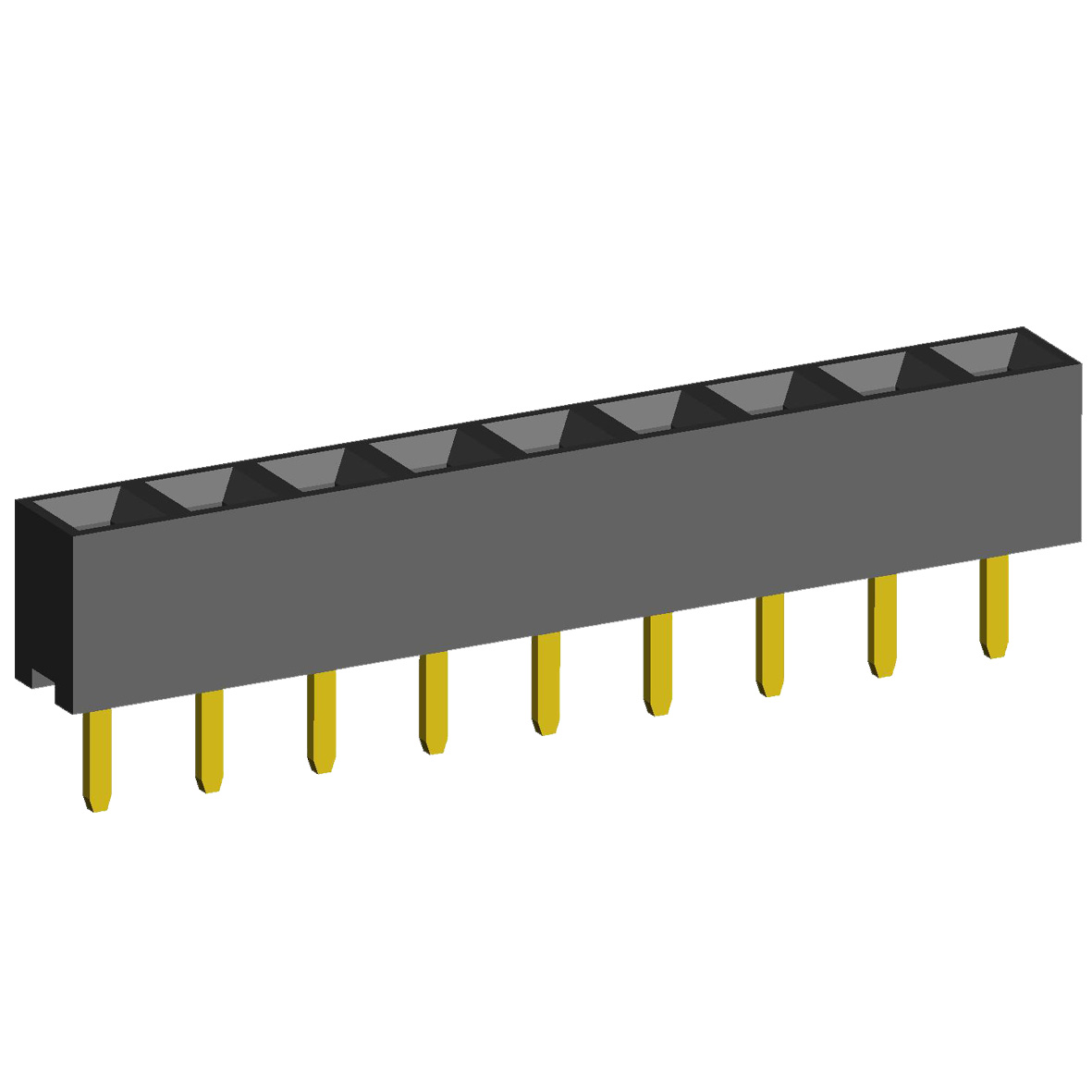

2212S-XXG-36 серия |
|
розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, высота изолятора 3,6 мм; шаг 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2212 |
S |
- |
02 |
G |
- |
36 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
S: прямой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
36
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 68342 |
2212S-02G-36 |
2 |
2,54 |
5,08 |
| 68343 |
2212S-03G-36 |
3 |
5,08 |
7,62 |
| 68344 |
2212S-04G-36 |
4 |
7,62 |
10,16 |
| 68345 |
2212S-05G-36 |
5 |
10,16 |
12,70 |
| 68346 |
2212S-06G-36 |
6 |
12,70 |
15,24 |
| 68347 |
2212S-07G-36 |
7 |
15,24 |
17,78 |
| 68348 |
2212S-08G-36 |
8 |
17,78 |
20,32 |
| 68349 |
2212S-09G-36 |
9 |
20,32 |
22,86 |
| 68350 |
2212S-10G-36 |
10 |
22,86 |
25,40 |
| 68351 |
2212S-11G-36 |
11 |
25,40 |
27,94 |
| 68352 |
2212S-12G-36 |
12 |
27,94 |
30,48 |
| 68353 |
2212S-13G-36 |
13 |
30,48 |
33,02 |
| 68354 |
2212S-14G-36 |
14 |
33,02 |
35,56 |
| 68355 |
2212S-15G-36 |
15 |
35,56 |
38,10 |
| 68356 |
2212S-16G-36 |
16 |
38,10 |
40,64 |
| 68357 |
2212S-17G-36 |
17 |
40,64 |
43,18 |
| 68358 |
2212S-18G-36 |
18 |
43,18 |
45,72 |
| 68359 |
2212S-19G-36 |
19 |
45,72 |
48,26 |
| 68360 |
2212S-20G-36 |
20 |
48,26 |
50,80 |
| 68361 |
2212S-21G-36 |
21 |
50,80 |
53,34 |
| 68362 |
2212S-22G-36 |
22 |
53,34 |
55,88 |
| 68363 |
2212S-23G-36 |
23 |
55,88 |
58,42 |
| 68364 |
2212S-24G-36 |
24 |
58,42 |
60,96 |
| 68365 |
2212S-25G-36 |
25 |
60,96 |
63,50 |
| 68366 |
2212S-26G-36 |
26 |
63,50 |
66,04 |
| 68367 |
2212S-27G-36 |
27 |
66,04 |
68,58 |
| 68368 |
2212S-28G-36 |
28 |
68,58 |
71,12 |
| 68369 |
2212S-29G-36 |
29 |
71,12 |
73,66 |
| 68370 |
2212S-30G-36 |
30 |
73,66 |
76,20 |
| 68371 |
2212S-31G-36 |
31 |
76,20 |
78,74 |
| 68372 |
2212S-32G-36 |
32 |
78,74 |
81,28 |
| 68373 |
2212S-33G-36 |
33 |
81,28 |
83,82 |
| 68374 |
2212S-34G-36 |
34 |
83,82 |
86,36 |
| 68375 |
2212S-35G-36 |
35 |
86,36 |
88,90 |
| 68376 |
2212S-36G-36 |
36 |
88,90 |
91,44 |
| 68377 |
2212S-37G-36 |
37 |
91,44 |
93,98 |
| 68378 |
2212S-38G-36 |
38 |
93,98 |
96,52 |
| 68379 |
2212S-39G-36 |
39 |
96,52 |
99,06 |
| 68380 |
2212S-40G-36 |
40 |
99,06 |
101,60 |
Расположение отверстий на плате
|
|
|
|
|
