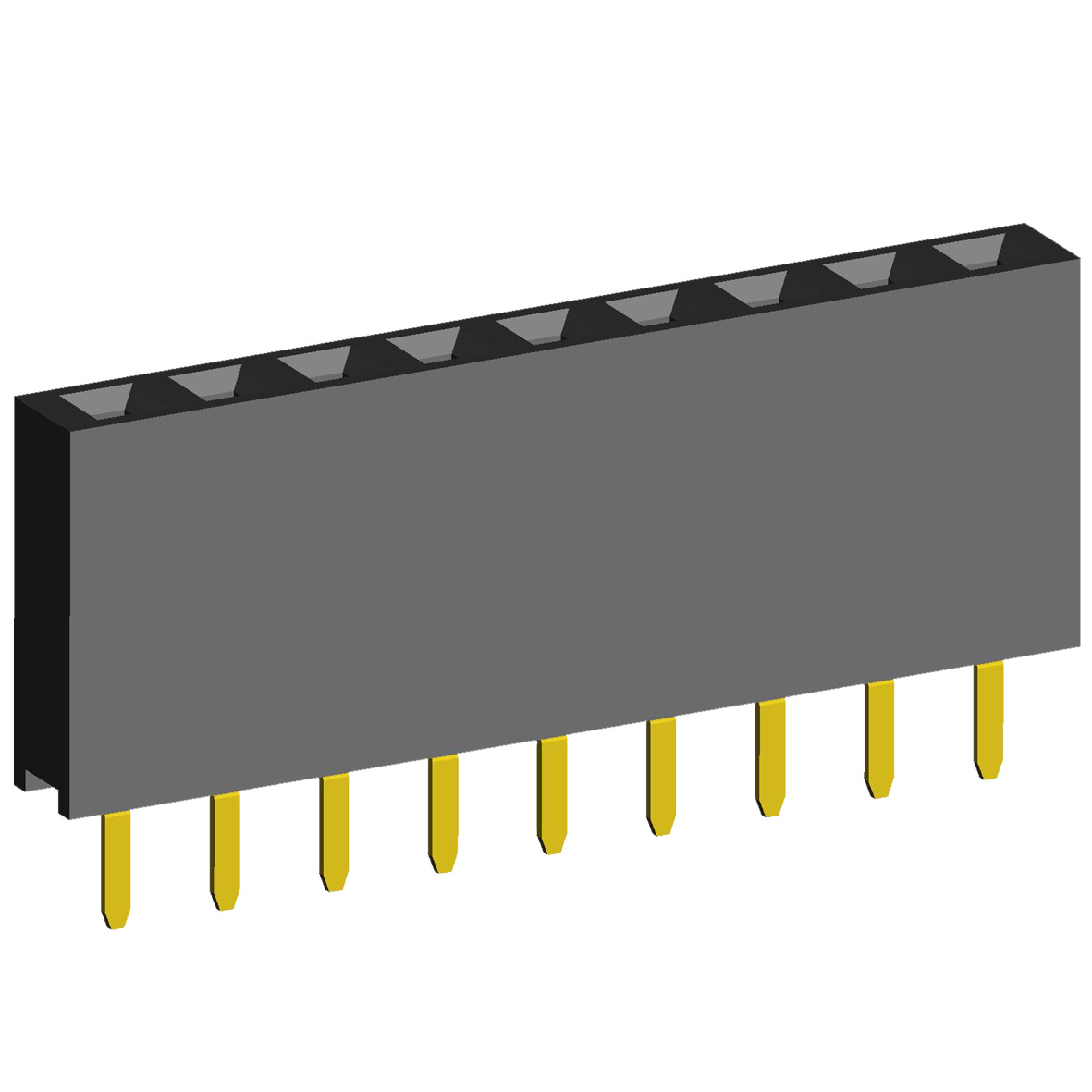

2212S-XXG-85 (PBS-XX) серия |
|
розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 мм
|
|

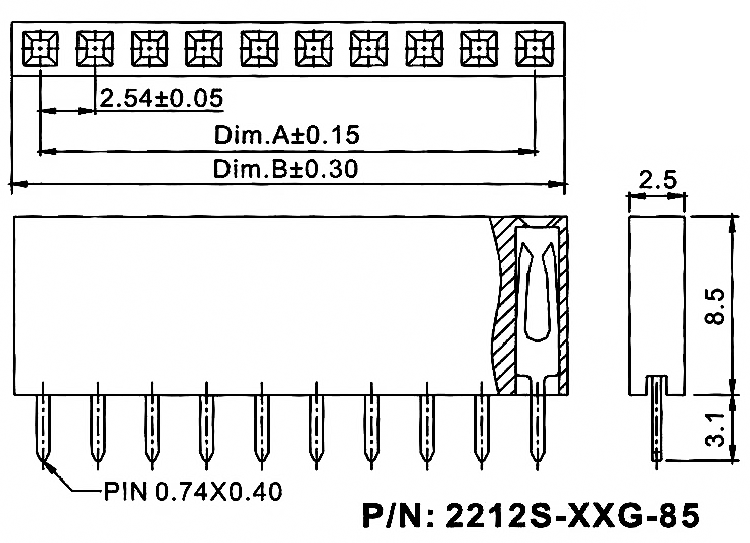

Чертеж

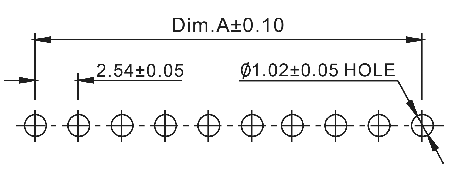

Расположение отверстий на плате
 |
| 2212 |
S |
- |
02 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
S: прямой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии PBS-XX). |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 17406 |
2212S-02G-85 |
PBS-02 |
2 |
2,54 |
5,58 |
| 17120 |
2212S-03G-85 |
PBS-03 |
3 |
5,08 |
8,12 |
| 17228 |
2212S-04G-85 |
PBS-04 |
4 |
7,62 |
10,66 |
| 17119 |
2212S-05G-85 |
PBS-05 |
5 |
10,16 |
13,20 |
| 24125 |
2212S-06G-85 |
PBS-06 |
6 |
12,70 |
15,74 |
| 24114 |
2212S-07G-85 |
PBS-07 |
7 |
15,24 |
18,28 |
| 24115 |
2212S-08G-85 |
PBS-08 |
8 |
17,78 |
20,82 |
| 24117 |
2212S-09G-85 |
PBS-09 |
9 |
20,32 |
23,36 |
| 17121 |
2212S-10G-85 |
PBS-10 |
10 |
22,86 |
25,90 |
| 24116 |
2212S-11G-85 |
PBS-11 |
11 |
25,40 |
28,44 |
| 24118 |
2212S-12G-85 |
PBS-12 |
12 |
27,94 |
30,98 |
| 24119 |
2212S-13G-85 |
PBS-13 |
13 |
30,48 |
33,52 |
| 19160 |
2212S-14G-85 |
PBS-14 |
14 |
33,02 |
36,06 |
| 24120 |
2212S-15G-85 |
PBS-15 |
15 |
35,56 |
38,60 |
| 50641 |
2212S-16G-85 |
PBS-16 |
16 |
38,10 |
41,14 |
| 66878 |
2212S-17G-85 |
PBS-17 |
17 |
40,64 |
43,68 |
| 36365 |
2212S-18G-85 |
PBS-18 |
18 |
43,18 |
46,22 |
| 66879 |
2212S-19G-85 |
PBS-19 |
19 |
45,72 |
48,76 |
| 19161 |
2212S-20G-85 |
PBS-20 |
20 |
48,26 |
51,30 |
| 66880 |
2212S-21G-85 |
PBS-21 |
21 |
50,80 |
53,84 |
| 50640 |
2212S-22G-85 |
PBS-22 |
22 |
53,34 |
56,38 |
| 66881 |
2212S-23G-85 |
PBS-23 |
23 |
55,88 |
58,92 |
| 52042 |
2212S-24G-85 |
PBS-24 |
24 |
58,42 |
61,46 |
| 66882 |
2212S-25G-85 |
PBS-25 |
25 |
60,96 |
64,00 |
| 66883 |
2212S-26G-85 |
PBS-26 |
26 |
63,50 |
66,54 |
| 66884 |
2212S-27G-85 |
PBS-27 |
27 |
66,04 |
69,08 |
| 64616 |
2212S-28G-85 |
PBS-28 |
28 |
68,58 |
71,62 |
| 66885 |
2212S-29G-85 |
PBS-29 |
29 |
71,12 |
74,16 |
| 24121 |
2212S-30G-85 |
PBS-30 |
30 |
73,66 |
76,70 |
| 66886 |
2212S-31G-85 |
PBS-31 |
31 |
76,20 |
79,24 |
| 64614 |
2212S-32G-85 |
PBS-32 |
32 |
78,74 |
81,78 |
| 66887 |
2212S-33G-85 |
PBS-33 |
33 |
81,28 |
84,32 |
| 66888 |
2212S-34G-85 |
PBS-34 |
34 |
83,82 |
86,86 |
| 66889 |
2212S-35G-85 |
PBS-35 |
35 |
86,36 |
89,40 |
| 64615 |
2212S-36G-85 |
PBS-36 |
36 |
88,90 |
91,94 |
| 66890 |
2212S-37G-85 |
PBS-37 |
37 |
91,44 |
94,48 |
| 66891 |
2212S-38G-85 |
PBS-38 |
38 |
93,98 |
97,02 |
| 66892 |
2212S-39G-85 |
PBS-39 |
39 |
96,52 |
99,56 |
| 17575 |
2212S-40G-85 |
PBS-40 |
40 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
