Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2212S-XXG-XX-85-BRB серия

розетки однорядные с увеличенным ломким изолятором на плату для монтажа в отверстия, шаг 2,54 мм

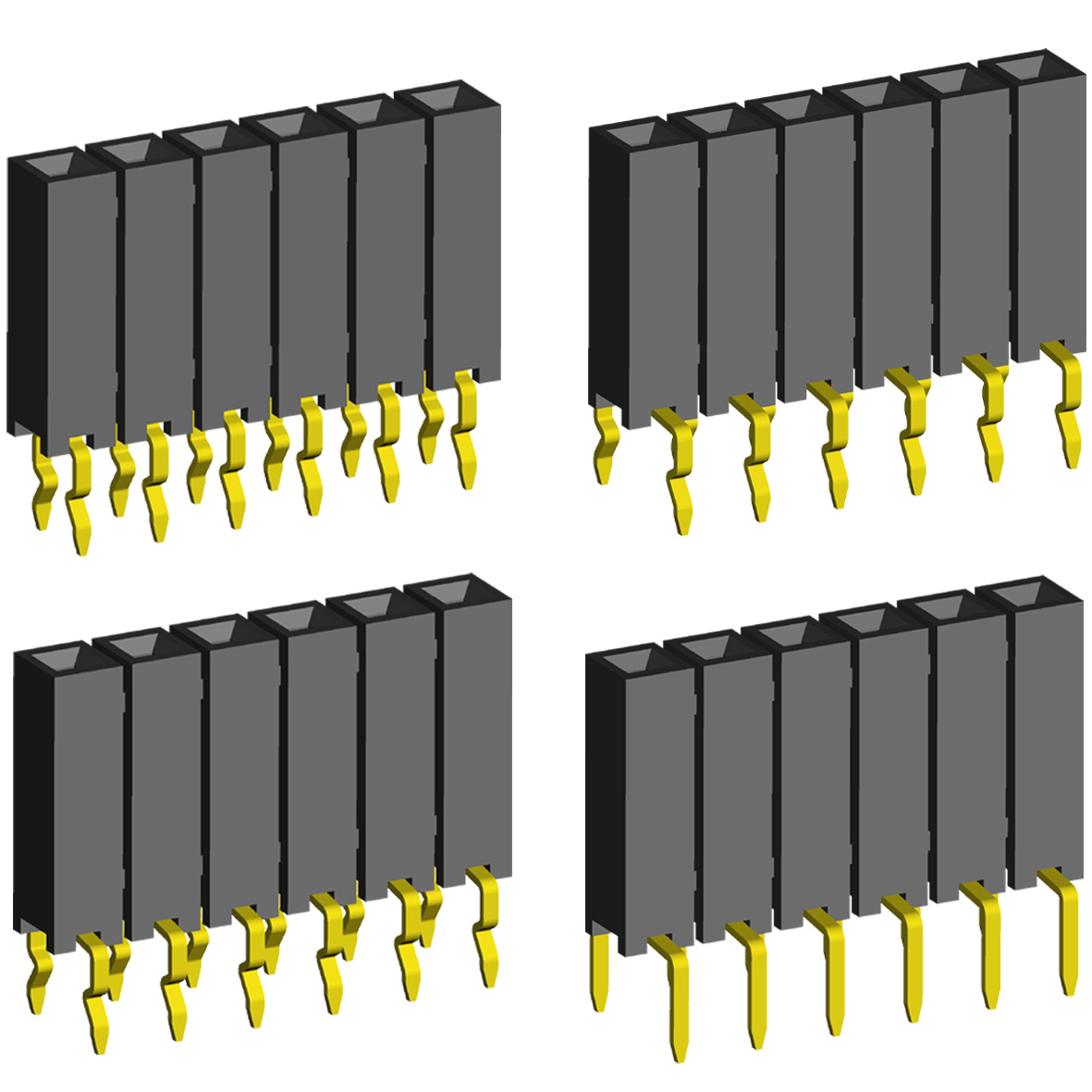

2212S-XXG-XX-85-BRB серия, розетки однорядные с увеличенным ломким изолятором на плату для монтажа в отверстия, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

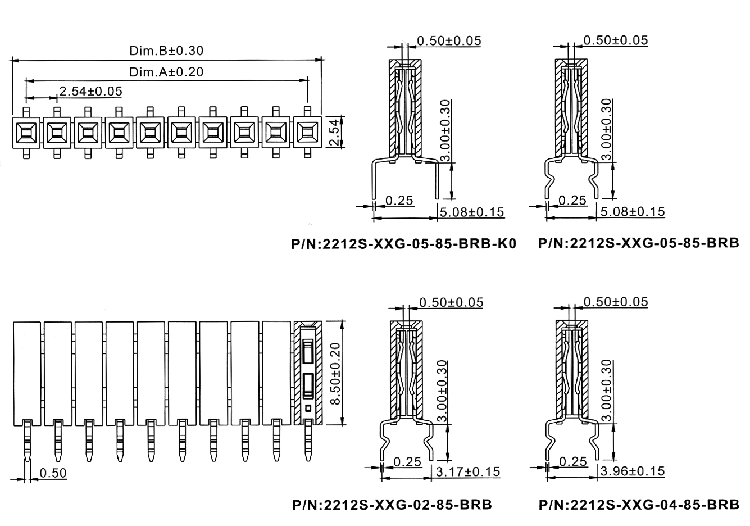

Чертеж

Расположение отверстий на плате

2212	S	-	02	G	-	02	-	85	-	BRB	-	K0
1	2		3	4		5		6		7		8

1) серия:
     2212
2) изолятор:
     S: прямой
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) расстояние между рядами выводов C:
     02: 3,17мм
     04: 3,96мм
     05: 5,08мм
6) размер A в десятых долях мм (стандарт 85):
     85
7) ломаемый тип:
     BRB
8) выводы:
     пусто: выводы изогнуты
     K0: выводы прямые

Розетки данной серии изготавливаются на фабрике методом литья в виде линеек на 40 контактов. Как и штыревые вилки, они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
85755	2212S-01G-05-85-BRB-K0	1	0,00	2,24
85795	2212S-02G-05-85-BRB-K0	2	2,54	4,78
85835	2212S-03G-05-85-BRB-K0	3	5,08	7,32
85875	2212S-04G-05-85-BRB-K0	4	7,62	9,86
85756	2212S-05G-05-85-BRB-K0	5	10,16	12,40
85796	2212S-06G-05-85-BRB-K0	6	12,70	14,94
85836	2212S-07G-05-85-BRB-K0	7	15,24	17,48
85876	2212S-08G-05-85-BRB-K0	8	17,78	20,02
85757	2212S-09G-05-85-BRB-K0	9	20,32	22,56
85797	2212S-10G-05-85-BRB-K0	10	22,86	25,10
85837	2212S-11G-05-85-BRB-K0	11	25,40	27,64
85877	2212S-12G-05-85-BRB-K0	12	27,94	30,18
85758	2212S-13G-05-85-BRB-K0	13	30,48	32,72
85798	2212S-14G-05-85-BRB-K0	14	33,02	35,26
85838	2212S-15G-05-85-BRB-K0	15	35,56	37,80
85878	2212S-16G-05-85-BRB-K0	16	38,10	40,34
85759	2212S-17G-05-85-BRB-K0	17	40,64	42,88
85799	2212S-18G-05-85-BRB-K0	18	43,18	45,42
85839	2212S-19G-05-85-BRB-K0	19	45,72	47,96
85879	2212S-20G-05-85-BRB-K0	20	48,26	50,50
85760	2212S-21G-05-85-BRB-K0	21	50,80	53,04
85800	2212S-22G-05-85-BRB-K0	22	53,34	55,58
85840	2212S-23G-05-85-BRB-K0	23	55,88	58,12
85880	2212S-24G-05-85-BRB-K0	24	58,42	60,66
85761	2212S-25G-05-85-BRB-K0	25	60,96	63,20
85801	2212S-26G-05-85-BRB-K0	26	63,50	65,74
85841	2212S-27G-05-85-BRB-K0	27	66,04	68,28
85881	2212S-28G-05-85-BRB-K0	28	68,58	70,82
85762	2212S-29G-05-85-BRB-K0	29	71,12	73,36
85802	2212S-30G-05-85-BRB-K0	30	73,66	75,90
85842	2212S-31G-05-85-BRB-K0	31	76,20	78,44
85882	2212S-32G-05-85-BRB-K0	32	78,74	80,98
85763	2212S-33G-05-85-BRB-K0	33	81,28	83,52
85803	2212S-34G-05-85-BRB-K0	34	83,82	86,06
85843	2212S-35G-05-85-BRB-K0	35	86,36	88,60
85883	2212S-36G-05-85-BRB-K0	36	88,90	91,14
85764	2212S-37G-05-85-BRB-K0	37	91,44	93,68
85804	2212S-38G-05-85-BRB-K0	38	93,98	96,22
85844	2212S-39G-05-85-BRB-K0	39	96,52	98,76
85884	2212S-40G-05-85-BRB-K0	40	99,06	101,30

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
85745	2212S-01G-05-85-BRB	1	0,00	2,24
85785	2212S-02G-05-85-BRB	2	2,54	4,78
85825	2212S-03G-05-85-BRB	3	5,08	7,32
85865	2212S-04G-05-85-BRB	4	7,62	9,86
85746	2212S-05G-05-85-BRB	5	10,16	12,40
85786	2212S-06G-05-85-BRB	6	12,70	14,94
85826	2212S-07G-05-85-BRB	7	15,24	17,48
85866	2212S-08G-05-85-BRB	8	17,78	20,02
85747	2212S-09G-05-85-BRB	9	20,32	22,56
85787	2212S-10G-05-85-BRB	10	22,86	25,10
85827	2212S-11G-05-85-BRB	11	25,40	27,64
85867	2212S-12G-05-85-BRB	12	27,94	30,18
85748	2212S-13G-05-85-BRB	13	30,48	32,72
85788	2212S-14G-05-85-BRB	14	33,02	35,26
85828	2212S-15G-05-85-BRB	15	35,56	37,80
85868	2212S-16G-05-85-BRB	16	38,10	40,34
85749	2212S-17G-05-85-BRB	17	40,64	42,88
85789	2212S-18G-05-85-BRB	18	43,18	45,42
85829	2212S-19G-05-85-BRB	19	45,72	47,96
85869	2212S-20G-05-85-BRB	20	48,26	50,50
85750	2212S-21G-05-85-BRB	21	50,80	53,04
85790	2212S-22G-05-85-BRB	22	53,34	55,58
85830	2212S-23G-05-85-BRB	23	55,88	58,12
85870	2212S-24G-05-85-BRB	24	58,42	60,66
85751	2212S-25G-05-85-BRB	25	60,96	63,20
85791	2212S-26G-05-85-BRB	26	63,50	65,74
85831	2212S-27G-05-85-BRB	27	66,04	68,28
85871	2212S-28G-05-85-BRB	28	68,58	70,82
85752	2212S-29G-05-85-BRB	29	71,12	73,36
85792	2212S-30G-05-85-BRB	30	73,66	75,90
85832	2212S-31G-05-85-BRB	31	76,20	78,44
85872	2212S-32G-05-85-BRB	32	78,74	80,98
85753	2212S-33G-05-85-BRB	33	81,28	83,52
85793	2212S-34G-05-85-BRB	34	83,82	86,06
85833	2212S-35G-05-85-BRB	35	86,36	88,60
85873	2212S-36G-05-85-BRB	36	88,90	91,14
85754	2212S-37G-05-85-BRB	37	91,44	93,68
85794	2212S-38G-05-85-BRB	38	93,98	96,22
85834	2212S-39G-05-85-BRB	39	96,52	98,76
85874	2212S-40G-05-85-BRB	40	99,06	101,30

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
85725	2212S-01G-02-85-BRB	1	0,00	2,24
85765	2212S-02G-02-85-BRB	2	2,54	4,78
85805	2212S-03G-02-85-BRB	3	5,08	7,32
85845	2212S-04G-02-85-BRB	4	7,62	9,86
85726	2212S-05G-02-85-BRB	5	10,16	12,40
85766	2212S-06G-02-85-BRB	6	12,70	14,94
85806	2212S-07G-02-85-BRB	7	15,24	17,48
85846	2212S-08G-02-85-BRB	8	17,78	20,02
85727	2212S-09G-02-85-BRB	9	20,32	22,56
85767	2212S-10G-02-85-BRB	10	22,86	25,10
85807	2212S-11G-02-85-BRB	11	25,40	27,64
85847	2212S-12G-02-85-BRB	12	27,94	30,18
85728	2212S-13G-02-85-BRB	13	30,48	32,72
85768	2212S-14G-02-85-BRB	14	33,02	35,26
85808	2212S-15G-02-85-BRB	15	35,56	37,80
85848	2212S-16G-02-85-BRB	16	38,10	40,34
85729	2212S-17G-02-85-BRB	17	40,64	42,88
85769	2212S-18G-02-85-BRB	18	43,18	45,42
85809	2212S-19G-02-85-BRB	19	45,72	47,96
85849	2212S-20G-02-85-BRB	20	48,26	50,50
85730	2212S-21G-02-85-BRB	21	50,80	53,04
85770	2212S-22G-02-85-BRB	22	53,34	55,58
85810	2212S-23G-02-85-BRB	23	55,88	58,12
85850	2212S-24G-02-85-BRB	24	58,42	60,66
85731	2212S-25G-02-85-BRB	25	60,96	63,20
85771	2212S-26G-02-85-BRB	26	63,50	65,74
85811	2212S-27G-02-85-BRB	27	66,04	68,28
85851	2212S-28G-02-85-BRB	28	68,58	70,82
85732	2212S-29G-02-85-BRB	29	71,12	73,36
85772	2212S-30G-02-85-BRB	30	73,66	75,90
85812	2212S-31G-02-85-BRB	31	76,20	78,44
85852	2212S-32G-02-85-BRB	32	78,74	80,98
85733	2212S-33G-02-85-BRB	33	81,28	83,52
85773	2212S-34G-02-85-BRB	34	83,82	86,06
85813	2212S-35G-02-85-BRB	35	86,36	88,60
85853	2212S-36G-02-85-BRB	36	88,90	91,14
85734	2212S-37G-02-85-BRB	37	91,44	93,68
85774	2212S-38G-02-85-BRB	38	93,98	96,22
85814	2212S-39G-02-85-BRB	39	96,52	98,76
85854	2212S-40G-02-85-BRB	40	99,06	101,30

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
85735	2212S-01G-04-85-BRB	1	0,00	2,24
85775	2212S-02G-04-85-BRB	2	2,54	4,78
85815	2212S-03G-04-85-BRB	3	5,08	7,32
85855	2212S-04G-04-85-BRB	4	7,62	9,86
85736	2212S-05G-04-85-BRB	5	10,16	12,40
85776	2212S-06G-04-85-BRB	6	12,70	14,94
85816	2212S-07G-04-85-BRB	7	15,24	17,48
85856	2212S-08G-04-85-BRB	8	17,78	20,02
85737	2212S-09G-04-85-BRB	9	20,32	22,56
85777	2212S-10G-04-85-BRB	10	22,86	25,10
85817	2212S-11G-04-85-BRB	11	25,40	27,64
85857	2212S-12G-04-85-BRB	12	27,94	30,18
85738	2212S-13G-04-85-BRB	13	30,48	32,72
85778	2212S-14G-04-85-BRB	14	33,02	35,26
85818	2212S-15G-04-85-BRB	15	35,56	37,80
85858	2212S-16G-04-85-BRB	16	38,10	40,34
85739	2212S-17G-04-85-BRB	17	40,64	42,88
85779	2212S-18G-04-85-BRB	18	43,18	45,42
85819	2212S-19G-04-85-BRB	19	45,72	47,96
85859	2212S-20G-04-85-BRB	20	48,26	50,50
85740	2212S-21G-04-85-BRB	21	50,80	53,04
85780	2212S-22G-04-85-BRB	22	53,34	55,58
85820	2212S-23G-04-85-BRB	23	55,88	58,12
85860	2212S-24G-04-85-BRB	24	58,42	60,66
85741	2212S-25G-04-85-BRB	25	60,96	63,20
85781	2212S-26G-04-85-BRB	26	63,50	65,74
85821	2212S-27G-04-85-BRB	27	66,04	68,28
85861	2212S-28G-04-85-BRB	28	68,58	70,82
85742	2212S-29G-04-85-BRB	29	71,12	73,36
85782	2212S-30G-04-85-BRB	30	73,66	75,90
85822	2212S-31G-04-85-BRB	31	76,20	78,44
85862	2212S-32G-04-85-BRB	32	78,74	80,98
85743	2212S-33G-04-85-BRB	33	81,28	83,52
85783	2212S-34G-04-85-BRB	34	83,82	86,06
85823	2212S-35G-04-85-BRB	35	86,36	88,60
85863	2212S-36G-04-85-BRB	36	88,90	91,14
85744	2212S-37G-04-85-BRB	37	91,44	93,68
85784	2212S-38G-04-85-BRB	38	93,98	96,22
85824	2212S-39G-04-85-BRB	39	96,52	98,76
85864	2212S-40G-04-85-BRB	40	99,06	101,30

Расположение отверстий на плате
