2212SM-XXG-75-BX-PCP серия |
|

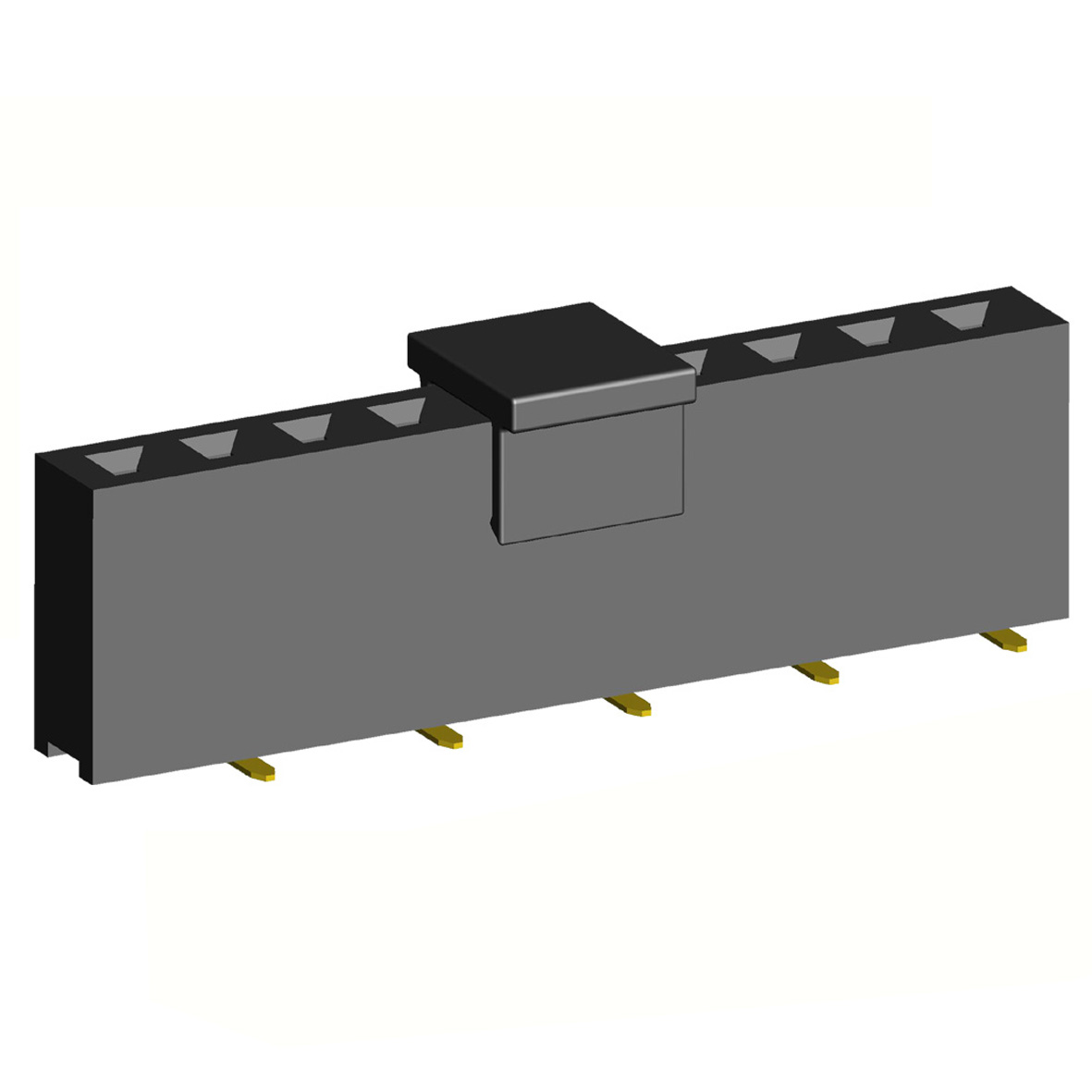

розетки прямые однорядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 мм
|
|
Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
75 |
- |
B1 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
75
6) зеркальное расположение контактов:
B1
B2
7) наличие крышки для захвата при автоматическом монтаже:
PCP
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2212SM-XXG-75-BX. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 85097 |
2212SM-02G-75-B1-PCP |
2 |
2,54 |
5,58 |
| 85098 |
2212SM-03G-75-B1-PCP |
3 |
5,08 |
8,12 |
| 85099 |
2212SM-04G-75-B1-PCP |
4 |
7,62 |
10,66 |
| 85100 |
2212SM-05G-75-B1-PCP |
5 |
10,16 |
13,20 |
| 85101 |
2212SM-06G-75-B1-PCP |
6 |
12,70 |
15,74 |
| 85102 |
2212SM-07G-75-B1-PCP |
7 |
15,24 |
18,28 |
| 85103 |
2212SM-08G-75-B1-PCP |
8 |
17,78 |
20,82 |
| 85104 |
2212SM-09G-75-B1-PCP |
9 |
20,32 |
23,36 |
| 85105 |
2212SM-10G-75-B1-PCP |
10 |
22,86 |
25,90 |
| 85106 |
2212SM-11G-75-B1-PCP |
11 |
25,40 |
28,44 |
| 85107 |
2212SM-12G-75-B1-PCP |
12 |
27,94 |
30,98 |
| 85108 |
2212SM-13G-75-B1-PCP |
13 |
30,48 |
33,52 |
| 85109 |
2212SM-14G-75-B1-PCP |
14 |
33,02 |
36,06 |
| 85110 |
2212SM-15G-75-B1-PCP |
15 |
35,56 |
38,60 |
| 85111 |
2212SM-16G-75-B1-PCP |
16 |
38,10 |
41,14 |
| 85112 |
2212SM-17G-75-B1-PCP |
17 |
40,64 |
43,68 |
| 85113 |
2212SM-18G-75-B1-PCP |
18 |
43,18 |
46,22 |
| 85114 |
2212SM-19G-75-B1-PCP |
19 |
45,72 |
48,76 |
| 85115 |
2212SM-20G-75-B1-PCP |
20 |
48,26 |
51,30 |
| 85116 |
2212SM-21G-75-B1-PCP |
21 |
50,80 |
53,84 |
| 85117 |
2212SM-22G-75-B1-PCP |
22 |
53,34 |
56,38 |
| 85118 |
2212SM-23G-75-B1-PCP |
23 |
55,88 |
58,92 |
| 85119 |
2212SM-24G-75-B1-PCP |
24 |
58,42 |
61,46 |
| 85120 |
2212SM-25G-75-B1-PCP |
25 |
60,96 |
64,00 |
| 85121 |
2212SM-26G-75-B1-PCP |
26 |
63,50 |
66,54 |
| 85122 |
2212SM-27G-75-B1-PCP |
27 |
66,04 |
69,08 |
| 85123 |
2212SM-28G-75-B1-PCP |
28 |
68,58 |
71,62 |
| 85124 |
2212SM-29G-75-B1-PCP |
29 |
71,12 |
74,16 |
| 85125 |
2212SM-30G-75-B1-PCP |
30 |
73,66 |
76,70 |
| 85126 |
2212SM-31G-75-B1-PCP |
31 |
76,20 |
79,24 |
| 85127 |
2212SM-32G-75-B1-PCP |
32 |
78,74 |
81,78 |
| 85128 |
2212SM-33G-75-B1-PCP |
33 |
81,28 |
84,32 |
| 85129 |
2212SM-34G-75-B1-PCP |
34 |
83,82 |
86,86 |
| 85130 |
2212SM-35G-75-B1-PCP |
35 |
86,36 |
89,40 |
| 85131 |
2212SM-36G-75-B1-PCP |
36 |
88,90 |
91,94 |
| 85132 |
2212SM-37G-75-B1-PCP |
37 |
91,44 |
94,48 |
| 85133 |
2212SM-38G-75-B1-PCP |
38 |
93,98 |
97,02 |
| 85134 |
2212SM-39G-75-B1-PCP |
39 |
96,52 |
99,56 |
| 85135 |
2212SM-40G-75-B1-PCP |
40 |
99,06 |
102,10 |
|
|
| 85136 |
2212SM-02G-75-B2-PCP |
2 |
2,54 |
5,58 |
| 85137 |
2212SM-03G-75-B2-PCP |
3 |
5,08 |
8,12 |
| 85138 |
2212SM-04G-75-B2-PCP |
4 |
7,62 |
10,66 |
| 85139 |
2212SM-05G-75-B2-PCP |
5 |
10,16 |
13,20 |
| 85140 |
2212SM-06G-75-B2-PCP |
6 |
12,70 |
15,74 |
| 85141 |
2212SM-07G-75-B2-PCP |
7 |
15,24 |
18,28 |
| 85142 |
2212SM-08G-75-B2-PCP |
8 |
17,78 |
20,82 |
| 85143 |
2212SM-09G-75-B2-PCP |
9 |
20,32 |
23,36 |
| 85144 |
2212SM-10G-75-B2-PCP |
10 |
22,86 |
25,90 |
| 85145 |
2212SM-11G-75-B2-PCP |
11 |
25,40 |
28,44 |
| 85146 |
2212SM-12G-75-B2-PCP |
12 |
27,94 |
30,98 |
| 85147 |
2212SM-13G-75-B2-PCP |
13 |
30,48 |
33,52 |
| 85148 |
2212SM-14G-75-B2-PCP |
14 |
33,02 |
36,06 |
| 85149 |
2212SM-15G-75-B2-PCP |
15 |
35,56 |
38,60 |
| 85150 |
2212SM-16G-75-B2-PCP |
16 |
38,10 |
41,14 |
| 85151 |
2212SM-17G-75-B2-PCP |
17 |
40,64 |
43,68 |
| 85152 |
2212SM-18G-75-B2-PCP |
18 |
43,18 |
46,22 |
| 85153 |
2212SM-19G-75-B2-PCP |
19 |
45,72 |
48,76 |
| 85154 |
2212SM-20G-75-B2-PCP |
20 |
48,26 |
51,30 |
| 85155 |
2212SM-21G-75-B2-PCP |
21 |
50,80 |
53,84 |
| 85156 |
2212SM-22G-75-B2-PCP |
22 |
53,34 |
56,38 |
| 85157 |
2212SM-23G-75-B2-PCP |
23 |
55,88 |
58,92 |
| 85158 |
2212SM-24G-75-B2-PCP |
24 |
58,42 |
61,46 |
| 85159 |
2212SM-25G-75-B2-PCP |
25 |
60,96 |
64,00 |
| 85160 |
2212SM-26G-75-B2-PCP |
26 |
63,50 |
66,54 |
| 85161 |
2212SM-27G-75-B2-PCP |
27 |
66,04 |
69,08 |
| 85162 |
2212SM-28G-75-B2-PCP |
28 |
68,58 |
71,62 |
| 85163 |
2212SM-29G-75-B2-PCP |
29 |
71,12 |
74,16 |
| 85164 |
2212SM-30G-75-B2-PCP |
30 |
73,66 |
76,70 |
| 85165 |
2212SM-31G-75-B2-PCP |
31 |
76,20 |
79,24 |
| 85166 |
2212SM-32G-75-B2-PCP |
32 |
78,74 |
81,78 |
| 85167 |
2212SM-33G-75-B2-PCP |
33 |
81,28 |
84,32 |
| 85168 |
2212SM-34G-75-B2-PCP |
34 |
83,82 |
86,86 |
| 85169 |
2212SM-35G-75-B2-PCP |
35 |
86,36 |
89,40 |
| 85170 |
2212SM-36G-75-B2-PCP |
36 |
88,90 |
91,94 |
| 85171 |
2212SM-37G-75-B2-PCP |
37 |
91,44 |
94,48 |
| 85172 |
2212SM-38G-75-B2-PCP |
38 |
93,98 |
97,02 |
| 85173 |
2212SM-39G-75-B2-PCP |
39 |
96,52 |
99,56 |
| 85174 |
2212SM-40G-75-B2-PCP |
40 |
99,06 |
102,10 |
|
