| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

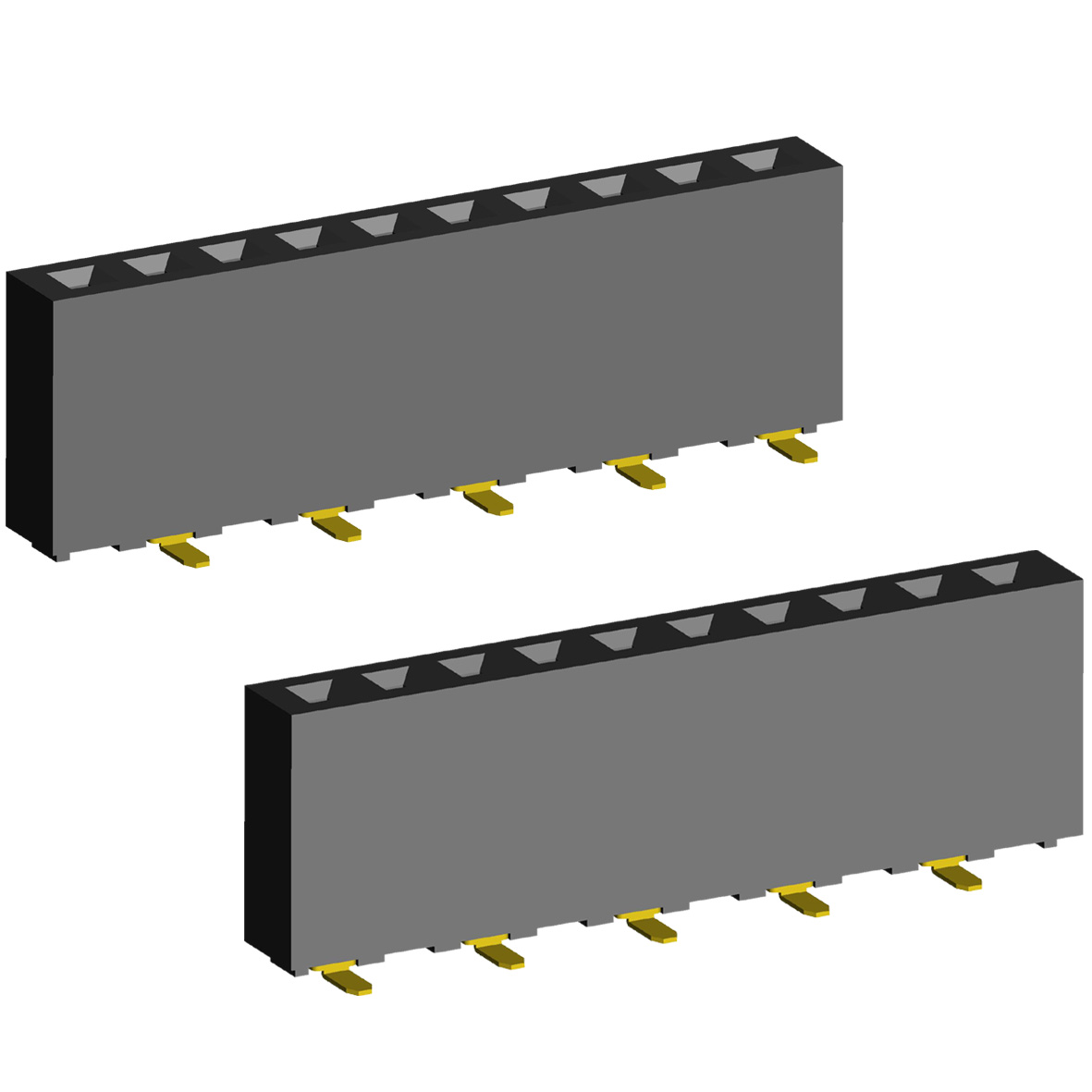

2212SM-XXG-85-BX-SJ серия |
|
розетки прямые однорядные (гнездо) на плату для поверхностного (SMD) монтажа, шаг 2,54 мм
|
|
Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
85 |
- |
B1 |
- |
SJ |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) зеркальное расположение контактов:
B1
B2
7) трехсторонние контакты:
SJ
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

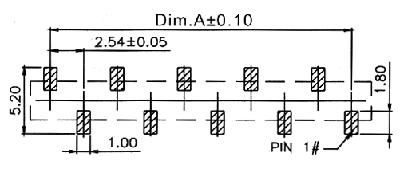

Расположение контактных площадок на плате
|
| 85291 |
2212SM-02G-85-B1-SJ |
2 |
2,54 |
5,08 |
| 85292 |
2212SM-03G-85-B1-SJ |
3 |
5,08 |
7,62 |
| 85293 |
2212SM-04G-85-B1-SJ |
4 |
7,62 |
10,16 |
| 85294 |
2212SM-05G-85-B1-SJ |
5 |
10,16 |
12,70 |
| 85295 |
2212SM-06G-85-B1-SJ |
6 |
12,70 |
15,24 |
| 85296 |
2212SM-07G-85-B1-SJ |
7 |
15,24 |
17,78 |
| 85297 |
2212SM-08G-85-B1-SJ |
8 |
17,78 |
20,32 |
| 85298 |
2212SM-09G-85-B1-SJ |
9 |
20,32 |
22,86 |
| 85299 |
2212SM-10G-85-B1-SJ |
10 |
22,86 |
25,40 |
| 85300 |
2212SM-11G-85-B1-SJ |
11 |
25,40 |
27,94 |
| 85301 |
2212SM-12G-85-B1-SJ |
12 |
27,94 |
30,48 |
| 85302 |
2212SM-13G-85-B1-SJ |
13 |
30,48 |
33,02 |
| 85303 |
2212SM-14G-85-B1-SJ |
14 |
33,02 |
35,56 |
| 85304 |
2212SM-15G-85-B1-SJ |
15 |
35,56 |
38,10 |
| 85305 |
2212SM-16G-85-B1-SJ |
16 |
38,10 |
40,64 |
| 85306 |
2212SM-17G-85-B1-SJ |
17 |
40,64 |
43,18 |
| 85307 |
2212SM-18G-85-B1-SJ |
18 |
43,18 |
45,72 |
| 85308 |
2212SM-19G-85-B1-SJ |
19 |
45,72 |
48,26 |
| 85309 |
2212SM-20G-85-B1-SJ |
20 |
48,26 |
50,80 |
| 85310 |
2212SM-21G-85-B1-SJ |
21 |
50,80 |
53,34 |
| 85311 |
2212SM-22G-85-B1-SJ |
22 |
53,34 |
55,88 |
| 85312 |
2212SM-23G-85-B1-SJ |
23 |
55,88 |
58,42 |
| 85313 |
2212SM-24G-85-B1-SJ |
24 |
58,42 |
60,96 |
| 85314 |
2212SM-25G-85-B1-SJ |
25 |
60,96 |
63,50 |
| 85315 |
2212SM-26G-85-B1-SJ |
26 |
63,50 |
66,04 |
| 85316 |
2212SM-27G-85-B1-SJ |
27 |
66,04 |
68,58 |
| 85317 |
2212SM-28G-85-B1-SJ |
28 |
68,58 |
71,12 |
| 85318 |
2212SM-29G-85-B1-SJ |
29 |
71,12 |
73,66 |
| 85319 |
2212SM-30G-85-B1-SJ |
30 |
73,66 |
76,20 |
| 85320 |
2212SM-31G-85-B1-SJ |
31 |
76,20 |
78,74 |
| 85321 |
2212SM-32G-85-B1-SJ |
32 |
78,74 |
81,28 |
| 85322 |
2212SM-33G-85-B1-SJ |
33 |
81,28 |
83,82 |
| 85323 |
2212SM-34G-85-B1-SJ |
34 |
83,82 |
86,36 |
| 85324 |
2212SM-35G-85-B1-SJ |
35 |
86,36 |
88,90 |
| 85325 |
2212SM-36G-85-B1-SJ |
36 |
88,90 |
91,44 |
| 85326 |
2212SM-37G-85-B1-SJ |
37 |
91,44 |
93,98 |
| 85327 |
2212SM-38G-85-B1-SJ |
38 |
93,98 |
96,52 |
| 85328 |
2212SM-39G-85-B1-SJ |
39 |
96,52 |
99,06 |
| 85329 |
2212SM-40G-85-B1-SJ |
40 |
99,06 |
101,60 |
|
|
| 85330 |
2212SM-02G-85-B2-SJ |
2 |
2,54 |
5,08 |
| 85331 |
2212SM-03G-85-B2-SJ |
3 |
5,08 |
7,62 |
| 85332 |
2212SM-04G-85-B2-SJ |
4 |
7,62 |
10,16 |
| 85333 |
2212SM-05G-85-B2-SJ |
5 |
10,16 |
12,70 |
| 85334 |
2212SM-06G-85-B2-SJ |
6 |
12,70 |
15,24 |
| 85335 |
2212SM-07G-85-B2-SJ |
7 |
15,24 |
17,78 |
| 85336 |
2212SM-08G-85-B2-SJ |
8 |
17,78 |
20,32 |
| 85337 |
2212SM-09G-85-B2-SJ |
9 |
20,32 |
22,86 |
| 85338 |
2212SM-10G-85-B2-SJ |
10 |
22,86 |
25,40 |
| 85339 |
2212SM-11G-85-B2-SJ |
11 |
25,40 |
27,94 |
| 85340 |
2212SM-12G-85-B2-SJ |
12 |
27,94 |
30,48 |
| 85341 |
2212SM-13G-85-B2-SJ |
13 |
30,48 |
33,02 |
| 85342 |
2212SM-14G-85-B2-SJ |
14 |
33,02 |
35,56 |
| 85343 |
2212SM-15G-85-B2-SJ |
15 |
35,56 |
38,10 |
| 85344 |
2212SM-16G-85-B2-SJ |
16 |
38,10 |
40,64 |
| 85345 |
2212SM-17G-85-B2-SJ |
17 |
40,64 |
43,18 |
| 85346 |
2212SM-18G-85-B2-SJ |
18 |
43,18 |
45,72 |
| 85347 |
2212SM-19G-85-B2-SJ |
19 |
45,72 |
48,26 |
| 85348 |
2212SM-20G-85-B2-SJ |
20 |
48,26 |
50,80 |
| 85349 |
2212SM-21G-85-B2-SJ |
21 |
50,80 |
53,34 |
| 85350 |
2212SM-22G-85-B2-SJ |
22 |
53,34 |
55,88 |
| 85351 |
2212SM-23G-85-B2-SJ |
23 |
55,88 |
58,42 |
| 85352 |
2212SM-24G-85-B2-SJ |
24 |
58,42 |
60,96 |
| 85353 |
2212SM-25G-85-B2-SJ |
25 |
60,96 |
63,50 |
| 85354 |
2212SM-26G-85-B2-SJ |
26 |
63,50 |
66,04 |
| 85355 |
2212SM-27G-85-B2-SJ |
27 |
66,04 |
68,58 |
| 85356 |
2212SM-28G-85-B2-SJ |
28 |
68,58 |
71,12 |
| 85357 |
2212SM-29G-85-B2-SJ |
29 |
71,12 |
73,66 |
| 85358 |
2212SM-30G-85-B2-SJ |
30 |
73,66 |
76,20 |
| 85359 |
2212SM-31G-85-B2-SJ |
31 |
76,20 |
78,74 |
| 85360 |
2212SM-32G-85-B2-SJ |
32 |
78,74 |
81,28 |
| 85361 |
2212SM-33G-85-B2-SJ |
33 |
81,28 |
83,82 |
| 85362 |
2212SM-34G-85-B2-SJ |
34 |
83,82 |
86,36 |
| 85363 |
2212SM-35G-85-B2-SJ |
35 |
86,36 |
88,90 |
| 85364 |
2212SM-36G-85-B2-SJ |
36 |
88,90 |
91,44 |
| 85365 |
2212SM-37G-85-B2-SJ |
37 |
91,44 |
93,98 |
| 85366 |
2212SM-38G-85-B2-SJ |
38 |
93,98 |
96,52 |
| 85367 |
2212SM-39G-85-B2-SJ |
39 |
96,52 |
99,06 |
| 85368 |
2212SM-40G-85-B2-SJ |
40 |
99,06 |
101,60 |
|

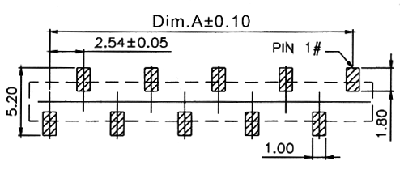

Расположение контактных площадок на плате
|
|
|
|
|
