Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2212TB-XXG-85-XX серия

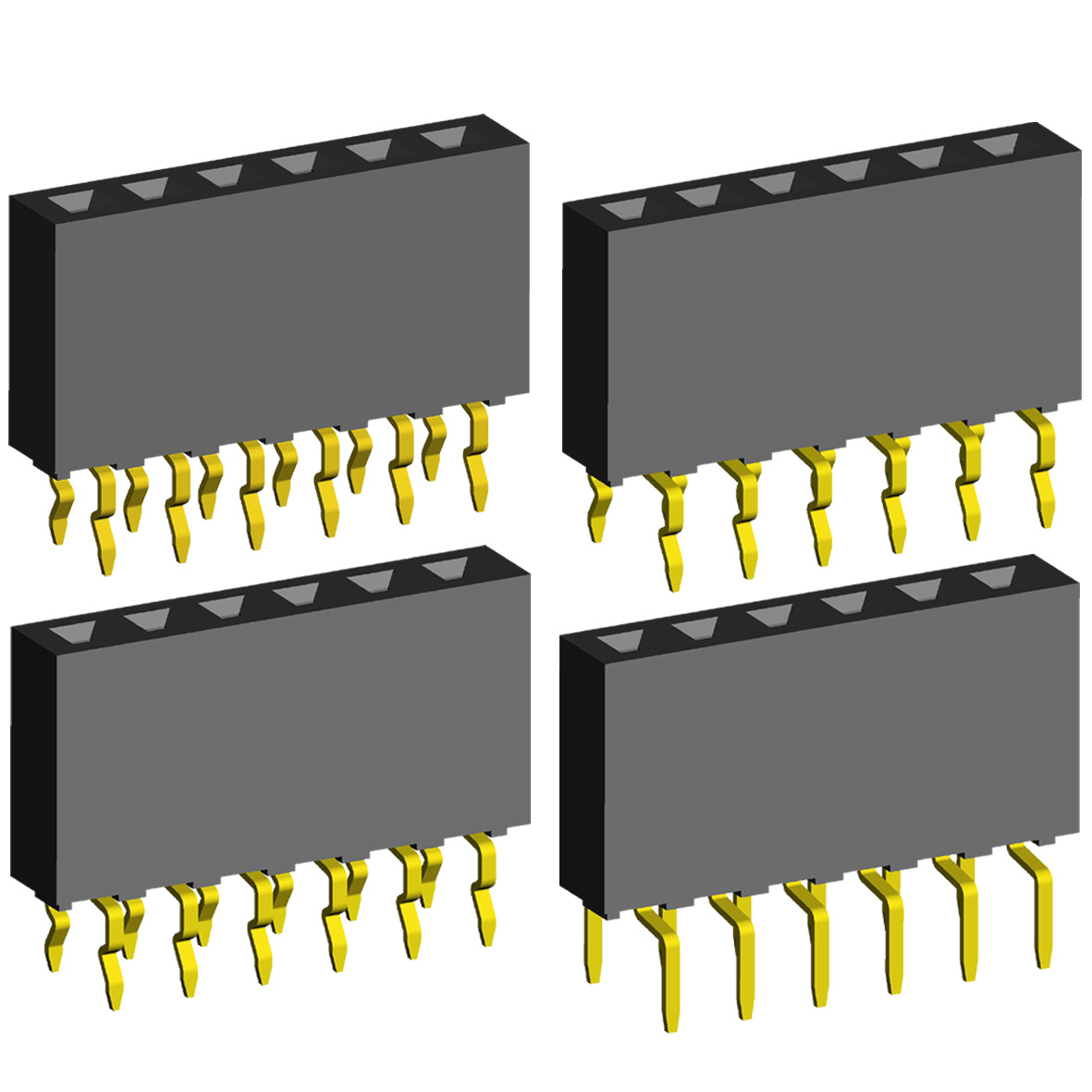

розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 мм

2212TB-XXG-85-XX серия, розетки однорядные прямые на плату для монтажа в отверстия, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

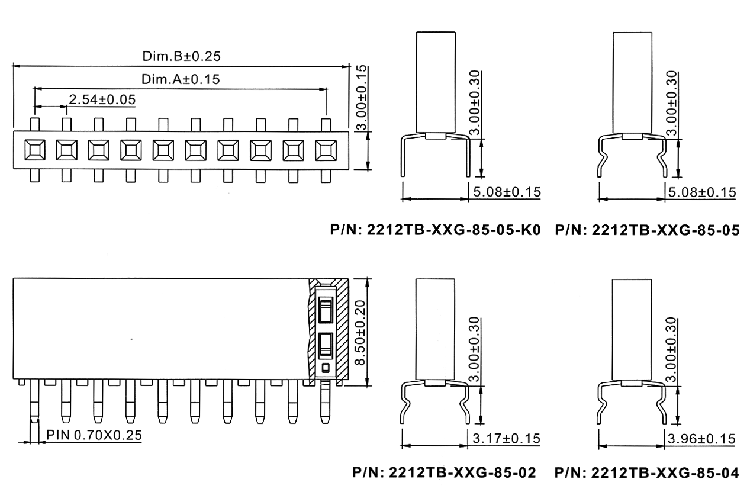

Чертеж
2212TB-XXG-85-XX серия, розетки однорядные прямые на плату для монтажа в отверстия, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате
2212 TB - 02 G - 85 - 02 - K0
1 2   3 4   5   6   7

1) серия:
     2212
2) изолятор:
     TB: нижний вход
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) размер A в десятых долях мм (стандарт 85):
     85
6) расстояние между рядами выводов C:
     02: 3,17мм
     04: 3,96мм
     05: 5,08мм
7) выводы:
     пусто: выводы изогнуты
     K0: выводы прямые

 Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

код
товара		 марка кол-во контактов Размеры, мм
A B
85606 2212TB-01G-85-05-K0 1 0,00 3,54
85607 2212TB-02G-85-05-K0 2 2,54 6,08
85608 2212TB-03G-85-05-K0 3 5,08 8,62
85609 2212TB-04G-85-05-K0 4 7,62 11,16
85610 2212TB-05G-85-05-K0 5 10,16 13,70
85611 2212TB-06G-85-05-K0 6 12,70 16,24
85612 2212TB-07G-85-05-K0 7 15,24 18,78
85613 2212TB-08G-85-05-K0 8 17,78 21,32
85614 2212TB-09G-85-05-K0 9 20,32 23,86
85615 2212TB-10G-85-05-K0 10 22,86 26,40
85616 2212TB-11G-85-05-K0 11 25,40 28,94
85617 2212TB-12G-85-05-K0 12 27,94 31,48
85618 2212TB-13G-85-05-K0 13 30,48 34,02
85619 2212TB-14G-85-05-K0 14 33,02 36,56
85620 2212TB-15G-85-05-K0 15 35,56 39,10
85621 2212TB-16G-85-05-K0 16 38,10 41,64
85622 2212TB-17G-85-05-K0 17 40,64 44,18
85623 2212TB-18G-85-05-K0 18 43,18 46,72
85624 2212TB-19G-85-05-K0 19 45,72 49,26
85625 2212TB-20G-85-05-K0 20 48,26 51,80
85626 2212TB-21G-85-05-K0 21 50,80 54,34
85627 2212TB-22G-85-05-K0 22 53,34 56,88
85628 2212TB-23G-85-05-K0 23 55,88 59,42
85629 2212TB-24G-85-05-K0 24 58,42 61,96
85630 2212TB-25G-85-05-K0 25 60,96 64,50
85631 2212TB-26G-85-05-K0 26 63,50 67,04
85632 2212TB-27G-85-05-K0 27 66,04 69,58
85633 2212TB-28G-85-05-K0 28 68,58 72,12
85634 2212TB-29G-85-05-K0 29 71,12 74,66
85635 2212TB-30G-85-05-K0 30 73,66 77,20
85636 2212TB-31G-85-05-K0 31 76,20 79,74
85637 2212TB-32G-85-05-K0 32 78,74 82,28
85638 2212TB-33G-85-05-K0 33 81,28 84,82
85639 2212TB-34G-85-05-K0 34 83,82 87,36
85640 2212TB-35G-85-05-K0 35 86,36 89,90
85641 2212TB-36G-85-05-K0 36 88,90 92,44
85642 2212TB-37G-85-05-K0 37 91,44 94,98
85643 2212TB-38G-85-05-K0 38 93,98 97,52
85644 2212TB-39G-85-05-K0 39 96,52 100,06
85645 2212TB-40G-85-05-K0 40 99,06 102,60

код
товара		 марка кол-во контактов Размеры, мм
A B
85566 2212TB-01G-85-05 1 0,00 3,54
85567 2212TB-02G-85-05 2 2,54 6,08
85568 2212TB-03G-85-05 3 5,08 8,62
85569 2212TB-04G-85-05 4 7,62 11,16
85570 2212TB-05G-85-05 5 10,16 13,70
85571 2212TB-06G-85-05 6 12,70 16,24
85572 2212TB-07G-85-05 7 15,24 18,78
85573 2212TB-08G-85-05 8 17,78 21,32
85574 2212TB-09G-85-05 9 20,32 23,86
85575 2212TB-10G-85-05 10 22,86 26,40
85576 2212TB-11G-85-05 11 25,40 28,94
85577 2212TB-12G-85-05 12 27,94 31,48
85578 2212TB-13G-85-05 13 30,48 34,02
85579 2212TB-14G-85-05 14 33,02 36,56
85580 2212TB-15G-85-05 15 35,56 39,10
85581 2212TB-16G-85-05 16 38,10 41,64
85582 2212TB-17G-85-05 17 40,64 44,18
85583 2212TB-18G-85-05 18 43,18 46,72
85584 2212TB-19G-85-05 19 45,72 49,26
85585 2212TB-20G-85-05 20 48,26 51,80
85586 2212TB-21G-85-05 21 50,80 54,34
85587 2212TB-22G-85-05 22 53,34 56,88
85588 2212TB-23G-85-05 23 55,88 59,42
85589 2212TB-24G-85-05 24 58,42 61,96
85590 2212TB-25G-85-05 25 60,96 64,50
85591 2212TB-26G-85-05 26 63,50 67,04
85592 2212TB-27G-85-05 27 66,04 69,58
85593 2212TB-28G-85-05 28 68,58 72,12
85594 2212TB-29G-85-05 29 71,12 74,66
85595 2212TB-30G-85-05 30 73,66 77,20
85596 2212TB-31G-85-05 31 76,20 79,74
85597 2212TB-32G-85-05 32 78,74 82,28
85598 2212TB-33G-85-05 33 81,28 84,82
85599 2212TB-34G-85-05 34 83,82 87,36
85600 2212TB-35G-85-05 35 86,36 89,90
85601 2212TB-36G-85-05 36 88,90 92,44
85602 2212TB-37G-85-05 37 91,44 94,98
85603 2212TB-38G-85-05 38 93,98 97,52
85604 2212TB-39G-85-05 39 96,52 100,06
85605 2212TB-40G-85-05 40 99,06 102,60

код
товара		 марка кол-во контактов Размеры, мм
A B
85486 2212TB-01G-85-02 1 0,00 3,54
85487 2212TB-02G-85-02 2 2,54 6,08
85488 2212TB-03G-85-02 3 5,08 8,62
85489 2212TB-04G-85-02 4 7,62 11,16
85490 2212TB-05G-85-02 5 10,16 13,70
85491 2212TB-06G-85-02 6 12,70 16,24
85492 2212TB-07G-85-02 7 15,24 18,78
85493 2212TB-08G-85-02 8 17,78 21,32
85494 2212TB-09G-85-02 9 20,32 23,86
85495 2212TB-10G-85-02 10 22,86 26,40
85496 2212TB-11G-85-02 11 25,40 28,94
85497 2212TB-12G-85-02 12 27,94 31,48
85498 2212TB-13G-85-02 13 30,48 34,02
85499 2212TB-14G-85-02 14 33,02 36,56
85500 2212TB-15G-85-02 15 35,56 39,10
85501 2212TB-16G-85-02 16 38,10 41,64
85502 2212TB-17G-85-02 17 40,64 44,18
85503 2212TB-18G-85-02 18 43,18 46,72
85504 2212TB-19G-85-02 19 45,72 49,26
85505 2212TB-20G-85-02 20 48,26 51,80
85506 2212TB-21G-85-02 21 50,80 54,34
85507 2212TB-22G-85-02 22 53,34 56,88
85508 2212TB-23G-85-02 23 55,88 59,42
85509 2212TB-24G-85-02 24 58,42 61,96
85510 2212TB-25G-85-02 25 60,96 64,50
85511 2212TB-26G-85-02 26 63,50 67,04
85512 2212TB-27G-85-02 27 66,04 69,58
85513 2212TB-28G-85-02 28 68,58 72,12
85514 2212TB-29G-85-02 29 71,12 74,66
85515 2212TB-30G-85-02 30 73,66 77,20
85516 2212TB-31G-85-02 31 76,20 79,74
85517 2212TB-32G-85-02 32 78,74 82,28
85518 2212TB-33G-85-02 33 81,28 84,82
85519 2212TB-34G-85-02 34 83,82 87,36
85520 2212TB-35G-85-02 35 86,36 89,90
85521 2212TB-36G-85-02 36 88,90 92,44
85522 2212TB-37G-85-02 37 91,44 94,98
85523 2212TB-38G-85-02 38 93,98 97,52
85524 2212TB-39G-85-02 39 96,52 100,06
85525 2212TB-40G-85-02 40 99,06 102,60

код
товара		 марка кол-во контактов Размеры, мм
A B
85526 2212TB-01G-85-04 1 0,00 3,54
85527 2212TB-02G-85-04 2 2,54 6,08
85528 2212TB-03G-85-04 3 5,08 8,62
85529 2212TB-04G-85-04 4 7,62 11,16
85530 2212TB-05G-85-04 5 10,16 13,70
85531 2212TB-06G-85-04 6 12,70 16,24
85532 2212TB-07G-85-04 7 15,24 18,78
85533 2212TB-08G-85-04 8 17,78 21,32
85534 2212TB-09G-85-04 9 20,32 23,86
85535 2212TB-10G-85-04 10 22,86 26,40
85536 2212TB-11G-85-04 11 25,40 28,94
85537 2212TB-12G-85-04 12 27,94 31,48
85538 2212TB-13G-85-04 13 30,48 34,02
85539 2212TB-14G-85-04 14 33,02 36,56
85540 2212TB-15G-85-04 15 35,56 39,10
85541 2212TB-16G-85-04 16 38,10 41,64
85542 2212TB-17G-85-04 17 40,64 44,18
85543 2212TB-18G-85-04 18 43,18 46,72
85544 2212TB-19G-85-04 19 45,72 49,26
85545 2212TB-20G-85-04 20 48,26 51,80
85546 2212TB-21G-85-04 21 50,80 54,34
85547 2212TB-22G-85-04 22 53,34 56,88
85548 2212TB-23G-85-04 23 55,88 59,42
85549 2212TB-24G-85-04 24 58,42 61,96
85550 2212TB-25G-85-04 25 60,96 64,50
85551 2212TB-26G-85-04 26 63,50 67,04
85552 2212TB-27G-85-04 27 66,04 69,58
85553 2212TB-28G-85-04 28 68,58 72,12
85554 2212TB-29G-85-04 29 71,12 74,66
85555 2212TB-30G-85-04 30 73,66 77,20
85556 2212TB-31G-85-04 31 76,20 79,74
85557 2212TB-32G-85-04 32 78,74 82,28
85558 2212TB-33G-85-04 33 81,28 84,82
85559 2212TB-34G-85-04 34 83,82 87,36
85560 2212TB-35G-85-04 35 86,36 89,90
85561 2212TB-36G-85-04 36 88,90 92,44
85562 2212TB-37G-85-04 37 91,44 94,98
85563 2212TB-38G-85-04 38 93,98 97,52
85564 2212TB-39G-85-04 39 96,52 100,06
85565 2212TB-40G-85-04 40 99,06 102,60

2212TB-XXG-85-XX серия, розетки однорядные прямые на плату для монтажа в отверстия, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате
